Реферат



Изобретение относится к радиотехнике . Цель изобретения - снижение нелинейных искажений (НИ). Сигнал, снимаемый с элемента 9 цепи отрицат. обратной связи, поступает на блок 4 стабилизации, вьшолненный на транзисторах (Т) 11 и 12. Усиленный блоком 4 управляющий сигнал (УС) отрицат . обратной связи по постоянному f СЛ С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИ)(РЕСПУБЛИК (19) (11) А1 (51)4 Н 03 F 3 20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

"Вх

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛА14 ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3836452/24-09 (22) 02 ° 01.85 (46) 23.03.87. Бюл. У 11 (71) Белорусский политехнический институт (72) В.А.Сычик, В.А.Воробьев, В.И.Мальцев и Л.Н.Сычик (53) 621.375.026(088.8) (56) Отчет РФ-13-1/5140, В 68073583/6190170, ЛПИ им. М.K.Êàëèíèíà, 1972, с. 158-170. (54) ШИРОКОПОЛОСНЫЙ ВЫСОКОЧАСТОТНЬП:

УСИЛИТЕЛЬ МОЩНОСТИ (57) Изобретение относится к.радиотехнике. Цель изобретения — снижение нелинейных искажений (НИ). Сигнал, снимаемый с элемента 9 цепи отрицат. обратной связи, поступает на блок 4 стабилизации, выполненный на транзисторах (Т) 11 и 12. Усиленный блоком 4 управляющий сигнал (УС) отрицат. обратной связи по постоянному

1298847 мощности. и переменному току поступает на базу составного Т 10. После усиления входным каскадом 1 УС поступает через широкополосный трансформатор 2 и ВЧдроссель 6 (для УС по постоянному току) на базы Т 7 и 8 выходного двухтактного каскада 3. Поскольку сопротивление ВЧ-дросселя 6 по постоянному току мапо, УС по постоянному току, поступающие на базы Т 7 и 8, Изобретение относится к радиотехнике и может быть использовано в приемных и передающих усилительных

Ф трактах радиоэлектронной аппаратуры, например, в качестве оконечного или 5 предоконечного каскада усилителя мощности.

Цель изобретения — снижение нелинейных искажений.

f0

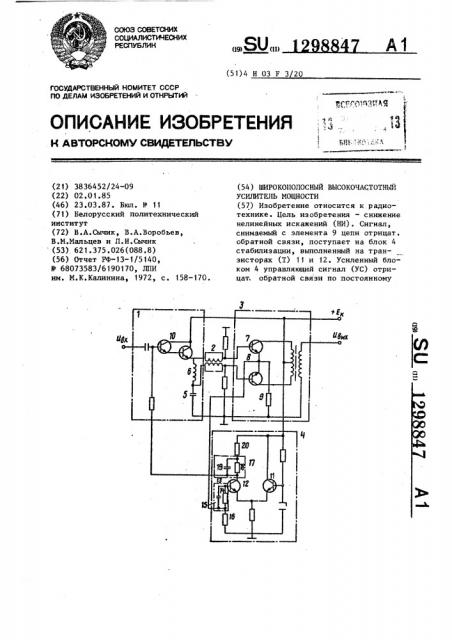

На чертеже представлена принципиальная электрическая схема широкополосного высокочастотного усилителя

Широкополосный высокочастотный усилитель мощности содержит входной каскад 1, широкополосный трансформатор 2 (типа длинной линии), выходной двухтактный каскад 3, блок 4 ста- 20 билизации, конденсатор 5, высокочастотный дроссель 6, транзисторы 7 и 8, включенные по схеме с общим эмиттером, элемент 9 цепи отрицательной обратной связи, составной транзистор

10, транзисторы 11 и 12, первую параллельную КС-цепочку 13, выполненную на резисторе 14 и конденсаторе

15, первый дополнительный резистор

16, вторую параллельную RC-цепочку З1

17, выполненную на резисторе 18 и конденсаторе 19, и второй дополнительный резистор 20.

Усилитель работает следующим образом.

Электрический сигнал поступает на вход входного каскада 1 усиливается им и с его несимметричного выхода через широкополосный трансформатор

2 поступает на симметричный вход око-40 нечного выходного двухтактного каспрактически равны и обеспечивают одинаковую высокую стабилизацию режима работы Т 7 и 8, исключая повышение

НИ при изменении температуры Т 7, 8 и 10. Любые повышения НИ на выходе каскада 3 передаются в виде усиленного УС отрицат. обратной связи по переменному току на вход каскада 1, поддерживая низкими НИ усиленного выходного сигнала. 1 ил. када 3, где также усиливается и поступает на выход в нагрузку.

Сигнал, снимаемый с элемента 9, поступает на вход блока 4 стабилизации, выполненного на транзисторах и 12. Усиленный блоком 4 стабилизации управляющий сигнал отрицательной обратной связи по постоянному и переменному току поступает на базу составного транзистора 10.

После усиления входным каскадом

1 управляющий сигнал поступает через широкополосный трансформатор 2 и высокочастотный дроссель 6 (для управляющего сигнала по постоянному току) на базы транзисторов 7 и 8 выходного двухтактного каскада 3.

Поскольку сопротивление высокочастотного дросселя 6 по постоянному току мало, то управляющие сигналы по постоянному току, поступающие на базы транзисторов 7 и 8, практически равны и обеспечивают одинаковую высокую стабилизацию режима работы транвисторов 7 и 8, исключая повышение нелинейных искажений при изменении температуры транзисторов 7, 8 и 10.

Любые повышения нелинейных искажений на выходе выходного двухтактного каскада 3 передаются в виде усиленного управляющего сигнала отрицательной обратной связи по переменному току на вход входного каскада

1, поддерживая низкими нелинейные искажения усиленного выходного сигнала.

Получение разных коэффициентов передачи в блоке 4 стабилизации по постоянному и переменному току обесз 12988 печивается введением второй параллельной RC-цепочки 17 при условии, что сопротивление конденсатора 19 на нижней частоте х О. Коэффициент передачи напряжения сигнала бло5 ка 4 стабилизации по постоянному то47 ку

R<7 + R2o

< экв. К

8х

/

R то

2 (кв «К > вх

15 где Rв„= К + r „является неизменным (К вЂ” сопротивление источника сигнала цепи отрицательной обратной связи по постоянному и переменному току) . Отношение этих коэффициентов 20 <е Rao

К R, Однако использование первой парал- 25 лелькой RC-цепочки, через которую к базе транзистора 12 блока 4 стабилизации подводится сигнал отрицательной обратной связи по постоянному и переменному току от элемента 9, при- 30 водит к тому, что R для постоянной и переменной составляющих сигнала отрицательной обратной связи неодинаковы. Для постоянной составляющей

Ки ™ м гвх для пере З5 менной составляющей при условии, что емкостное сопротивление конденсатора 16 на нижней частоте f< бесконечно мало, т.е.

1 03« С<в О< хс

<в по переменному току

50 о г

sx форматора введен высокочастотный дроссель, один вывод которого соединен с эмиттером транзистора входного каскада, а другой вывод через введенный конденсатор соединен с общей шиной.

Тираж 902 Подписное жгород, Ул. Проектная, 4

55 R <в + Кго ) гвх го " <а + вх >

ВНИИПИ Заказ 895!56

Прои s«. полигр. пр-тие,, г. ) а по переменному току

В этом случае коэф<:<ициент передачи сигнала блока стабилизации по nocToRHHoM5< ToK5

К + К

,>

К <в

go Р <к8

R

Варьируя номиналы резисторов R

К, R,, можно в широком интервале устанавливать оптимальное значение коэффициентов передачи по постоянному и переменному току в блоке 4 стабилизации.

Формула и з о б р е т ения

Широкополосный высокочастотный усилитель мощности, содержащий последовательно соединенные по переменному сигналу входной каскад, выполненный на транзисторе, включенном по схеме с общим коллектором, и выходной двухтактный каскад, выполненный на транзисторах, включенных по схеме с общим эмиттером, эмиттеры которых объединены и через элемент цепи отрицательной обратной связи соединены с общей шиной, при этом между эмиттером транзистора входного каскада и соответствующими входами выходного двухтактного каскада включен согласующий широкополосный трансформатор, а также блок стабилизации, о т л ич а ю шийся тем, что, с целью снижения нелинейных искажений, блок стабилизации включен между точкой соединения эмиттеров транзисторов выходного двухтактного каскада и базой транзистора входного каскада и выполнен на транзисторах, включенных по дифференциальной схеме, база транзистора одного плеча которого соединена с источником опорного напряжения, база транзистора другого плеча через последовательно соединенные первую параллельную RC-цепочку и первый дополнительный резистор соединена с общей шиной, нри этом точка соединения первой параллельной RC-цепочки и первого дополнительного резистора является входом блока стабилизации, а коллектор является выходом блока стабилизации и через последовательно соединенные вторую параллельную RC-цепочку и второй до- полнительный резистор соединен с соответствующей шиной источника питания, причем между соответствующими выводами первичной и вторичной обмоток согласующего широкополосного транс
