Устройство для определения параметров поляризованного излучения (его варианты)

Устройство для определения параметров поляризованного излучения (его варианты)

Иллюстрации

Показать все

Реферат



Изобретение относится к области пол |риметрии и оптоэлектроники. Цель изобретения - упрощение конструкции при сохранении точности измерений. Устройство содержит последовательно установленные вдоль оптической оси модулятор мощности излучения 1, оптическую щель 2 и два анизотропных фотодетектора 3 и 4, закрепленных в оправе 5. Выходы фотрдетекторов подсоединены соответственно к горизони вертикальному входам блока обработки информации 6с индикатором 7. Альтернативный вариант устройства содержит полутеневой анализатор, а фотодетекторы могут бытъ изотропными. Изображение на индикаторе 7 имеет вид сектора, по длине отрезков и секторальным углам которого определяют параметры поляризованного излучения. 2 с.п. ф-лы. 3 ил. . (Л с

COOS СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

f (5135 < 01 1 4/04

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

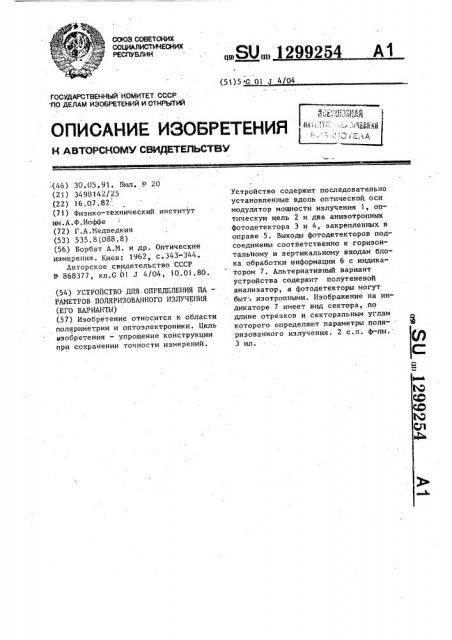

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

i(46) 30.05.91. Вюл. 1"."- 20 (21) 3498142/25 (22) 16. 07. 82 (71) Физико-технический институт им.А.Ф,Иоффе (72) Г.А.Иедведкин (53) 535.8(088.8) (56) Борбат А.Г1. и др. Оптические измерения. Киев: 1962, с.343-344.

Авторское свидетельство СССР

Ф 868377, кл.G 01 J 4/04, 10.01.80. (54) УСТРОЙСТВО ДЛЯ.ОПРЕДЕЛЕНИЯ ПА "

РАИЕТРОВ ПОЛЯРИЗОВАННОГО ИЗЛУЧЕНИЯ (ЕГО ВАРИАНТЫ) (57) Изобретение относится к области поляриметрии и оптоэлектроники. Цель изобретения — упрощение конструкции при сохранении точности измерений. .Л0„„1299254 А1

Устройство содержит последовательно установленные вдоль оптической оси модулятор мощности излучения 1, оптическую щель 2 и два анизотропных фотодетектора 3 и 4, закрепленных в оправе 5. Выходы фотодетекторов подсоединены соответственно к горизонтальйому и вертикальному входам блока обработки информации 6 с индикатором 7. Альтернативный вариант устройства содержит полутеневой анализатор, а фотодетекторы могут быт, изотропными. Изображение на индикаторе 7 имеет вид сектора, по длине отрезков и секторальным углам которого определяют параметры поляризованного излучения. 2 с.п. ф-лы.

3 ил, торы 3 и 4 (см.фиг. !) или полутеневой анализатор 8-9.(см.фиг.2) поворачивают на угол 180 вокруг оси пучка, в результате чего на индикаторе 7 появляется изображение в виде сектбра. Эллиптичность определяют по формуле

Ъ/а = (tgd„„„/tg ).

Формула изобретения

1, Устройство для определения па" раметров поляризованного излучения, содержащее установленные на оси пучФ ка оптическую щель, модулятор мощности излучения и поляризационно-чувствительный блок, содержащий фотоприемник и двухкоордннатный блок обработки информации с двумя входами и индикатором, соединенным с фотоприемником, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции при сохранении точности измере25 ний, поляризационно-чувствительный блок содержит второй фотоприемник, выходы первого фотоприемника подсоединены к вертикальному входу блока обработки информации, а выходы второго фотоприемника — к горизонтальному входу этого блока, оптическая щель установлена между модулятором мощности излучения и поляризационно-чувствительным блоком, причем фотоприемники выполнены .в виде анизотропных фотодетекторов, жестко скрепленных в плоскости, параллельной оси пучка, и установлены с возможностью поворота вокруг оси пучка, оси максималь.

4О ной чувствительности фотодетекторов взаимно перпендикулярны, а их фоточувствительные площадки установлены перпендикулярно оси пучка.

2. Устройство для определения параметров поляризованного излучения, содержащее установленные на оси пучка оптическую щель, модулятор мощности излучения и поляризационночувствительный блок, содержащий поляризующий элемент и фотоприемник, и двухкоординатный блок обработки информации с двумя входами и индикатором, соединенным с фотоприемником, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции при сохранении точности-измерений, поляризационно-чувствительный блок содер" жит второй фотоприемник, выходы пер1 1299254 2

Изобретение относится к области поляриметрии и оптоэлектроники.

Целью изобретения является упрощение конструкции при сохранении, точности измерений. 5

На фиг.1 и 2 изображены блок-схемы двух вариантов устройства; на фиг.3 — изображение, получаемое на индикаторе устройства.

Устройство для определения параметров поляризованного излучения состоит.из установленных на оптической оси модулятора мощности излучения I, оптической щели 2, двух аниэотропных фотодетекторов 3 и 4, закреплен- I ных в оправе 5, а также двухкоординатного блока обработки информации

6 с индикатором 7. Выходы Х и Х ! Я фотодетектора 4 подсоединены к горизонтальному входу блока обработки информации 6, а выходы Y и 7 фото) 2 детектора 3 — к вертикальному входу этого блока.

Вариант устройства (см.фиг.2) содержит в качестве поляризующего элемента полутеневой анализатор 8-9, закрепленный в оправе 5, и два фотоприемника 10 и 11, выходы которых подсоединены соответственно к входам

Х,, Х и Y,,Yä блока обработки информации 6.

Изображение на индикаторе 7 имеет вид сектора ОАВ, по длине отрезков

ОА и ОВ, а также по секторальным углам с „,„ и о,„ которого определяют параметры поляризованного излучения.

Устройство работает следующим образом..

Пучок излучения, промодулированный по интенсивности модулятором 1, проходит через оптическую щель 2 и попадает на фотодетекторы 3 и 4.. Перемещением апертурной диафрагмы щели

2 относительно фоточувствительных площадок фотодетекторов добиваются их равной засветки. Оси максимальной чувствительности (, „ и С фотодетекторов 3 и 4 взаимно перпендикулярны; поэтому соотношение их выходных электрических сигналов характеризует среднюю мощность излучения, а длина отрезка прямой линии на индикаторе 7 пропорциональна этой мощности.

В случае циркулярно-поляризованного излучения угол наклона всегда равен 45 . Для идентификации типа поляризации анизотропные фотодетек1 39935li вого фотоприемника подсоединены к вертикальному входу блока обработки информации, а выходы второго фотоприемника — к горизонтальному входу этого блока, поляриэующий элемент выполнен в виде полутеневого анализатора, установленного за модулятором мощности излучения " возможностью поворота вокруг оси пучка, причем оси пропускания полей анализатора взаимно перпендикулярны, оптическая щель установлена между анализатором и фотоприемниками, которые жестко скреплены друг с другом в плоскости, параллельной полутеневой границе анализатора и установлены фоточувствительными площадками перпендикулярно оси пучка.

1 299254
