Реферат



Изобретение относится к области проти вопожарной техники, может использоваться для автоматических установок для выстрели вания контейнера.ми с огнегасящим составоми позволяет расширить функциональные возможности. По направляющим, прикрепленным к казенной части ствола, перемещается затвор, удерживаемый в закрытом положении Г-образным рычагом 23, который отходит в сторону, освобождая затвор, за счет воздействия пороховых газов на пружинящий сильфом 26 при выстреливании контейнера из ствола. 3 ил. 22 & ел 23 ьо со со сд со 05

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

1511 4 А 62 С 35 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Рыг. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2! ) 3845304/40-12 (22) 11.01.85 (46) 30.03.87. Бюл. № 12 (75) Г. Н. Захарьев (53) 614.843 (088.8) (56) Смотрицкий E А., Горбачев Н. А.

Зенитный пулемет. М.: ДОСАРМ 1950. (54) ЗАТВОР (57) Изобретение относится к области проти вопожарной техники, может использоваться

„„SU„„1299593 А1 для автоматических установок для выстрели вания контейнерами с огнегасящим составоми позволяет расширить функциональные возможности. По направляющим, прикрепленным к казенной части ствола, перемещается затвор, удерживаемый в закрытом положении Г-образным рычагом 23, который отходит в сторону, освобождая затвор, за счет воздействия пороховых газов на пружинящий сильфон 26 при выстреливании контейнера из ствола. 3 ил.

1299593

Изобретение относится к противопожарной технике и может быть применено как быстродействующее средство для тушения пожаров с использованием установок для выстреливания контейнерами с огнегасительными составами.

Целью изобретения является расширение функциональных возможностей установки.

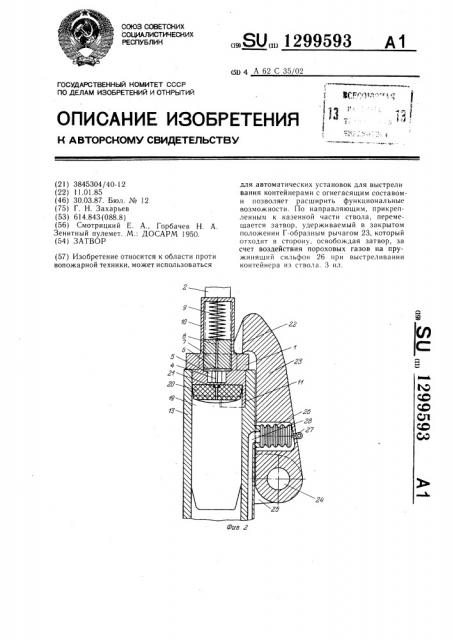

На фиг. 1 изображен затвор во взведенном положении, вид сверху; на фиг. 2— затвор в закрытом положении, разрез; на фиг. 3 — затвор во взведенном положении, общий вид.

Устройство состоит из корпуса 1, закрепленного с возможностью возвратно-поступательного движения по направляющим 2, подпружиненного возвратно-боевыми пружинами 3. Внутри корпуса размещен боек 4 с пружиной 5, упирающейся в диск 6, ударник 7 с каналом 8 и пружиной 9 размещены в цилиндре !О, смонтированном на корпусе 1. На корпусе имеется ложе 11 с выступами 12, зеркальное исполнение которых находитс» в казенной части ствола 13.

На корпусе затвора смонтированы подпружиненные подвижные фиксаторы 14, взаимосвязанные с пазами 15, выполненными в д5 упорах 16, которые закреплены на корпусе магазина 7. Выстрел 8, состоящий из контейнера 19, пирозаряда 20, капсюля 21 расположен в ложе 11 затвора и в ложе 22

Г-образного рычага 23, закрепленного на оси

24, находящейся в подшипниках 25. Г-об- 30 разный рычаг имеет внутри сильфон 26, скрепленный с ним шарнирно зацепом 27, а полость сильфона соединена с импульсной трубкой 28. Г-образный рычаг упирается в корпус затвора.

Устройство работает следующим образом. 35

После выстреливания контейнера 19 давление пороховых газов отбрасывает корпус 1 затвора вниз по направляющим 2.

При этом сжимаются возвратно-боевые пружины 3, и подвижные фиксаторы 14, пройдя в пазах 15, поворачивают упоры 16 так, 40 что из магазина 17 выталкивается выстрел 18 и укладывается одним концом на ложе 11 затвора. другим — на ложе Г-образного, рычага 22. Затвор, вращаясь назад, под действием возвратно-боевой пружины 3 посылает выстрел 18 в канал ствола 13. При на- жатии возвратно-боевой пружины 3 затвор останавливается за срезом выстрела. При этом ударник 7, обладая некоторой массой, отходит дальше вниз и сжимает пружину 9. Пружина играет роль компенсатора силы тяжести и силы трения, действующих на ударник. Когда корпус затвора. под действием возвратно-боевой пружины снова разгоняется в сторону казенной части ствола 13, посылая туда выстрел 18, ударник остается в прежнем положении.

Но когда корпус затвора останавливается и Г-образный рычаг 23 своими упорами запирает затвор при помощи пружинящего сильфона 26, ударник перемещается к бойку

4 и ударяет по диску 6, сжимая пружину 5. Боек 4 ударяет по капсюлю 21, воспламеняется пирозаряд 20, который, сгорая, выстреливает контейнер 19. Создавшееся давление пороховых газов воздействует по импульсной трубке 28 на сильфон 26, который толкает Г-образный рычаг 23 и сталкивает его с корпуса затвора 1. Корпус, освобождаясь, отбрасывается остаточным давлением газов по направляющим, сжимая возвратно-боевую пружину. Процесс повторяется.

В устройстве затвор запирается Г-образным рычагом с одной стороны, поэтому при выстреливании создается момент сил, вращающий корпус затвора по часовой стрелке. Чтобы создать противовес этому моменту, в ложе выполнены выступы 12, упирающиеся в канале ствола в такие же выступы, выполненные в зеркальном отображении.

Устройство позволяет приводить в действие механизм подачи выстрелов, удерживать выстрелы в ложе. Это расширяет функциональные возможности устройства за счет увеличения калибра выстрела и применения затвора для выстреливания контейнеров с огнетушащими веществами.

Форм ул а изо б рет ения

Затвор, включающий установленный между направляющими корпус, ударник с бойком, размещенные в полости корпуса, разъединитель выстрелов и Г-образный рычаг, отличающийся тем, что, с целью расширения функциональных возможностей, он снабжен ложем для выстрелов, подвижными фиксаторами и сильфоном, причем подвижные фиксаторы взаимодействуют с разъединителем выстрелов, а сильфон — с Г-образным рычагом.

1299593

1299593

16

Т7
