Массообменный аппарат

Иллюстрации

Показать все

Реферат



Изобретение относится к области аппаратурного оформления процессов ректификации , абсорбции, десорбции и может найти применение в химической и ряде других смежных отраслей промышленности. Цель изобретения - интенсификация процесса массообмена за счет увеличения пЬверхности и времени контакта взаимодействующих фаз. Массообменный аппарат включает цилиндрический корпус 1 с винтовой перфорированной насадкой 6, образующей канал спиральной формы и снабженной вертикальными перфорированными перегородками 8, установленными по всему сечению канала насадки. При этом отношение площади сечения отверстий витка насадки к площади сечения отверстий перегородки составляет 1,5-6,0, а отношение площади сечения отверстий перегородки к площади перегородки составляет 0,1-0,3. 1 ил. с S (Л с ю со со Oi

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,,5„4 В 0! в з/з0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ pp gy;, ;s q 9

Ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ; - ., Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

Ж

CO

С5

CO

С0

tm (21) 3955695/23-26 (22) 23.09.85 (46) 30.03.87. Бюл. № 12 (71) Всесоюзный научно-исследовательский институт синтетических смол (72) К. В. Ретюхин, А. В,. Реусов, Е. М. Рыжов, В. Г. Орлова и С. Н. Савина (53) 66.015.23.05 (088.8) (56)Авторское свидетельство СССР № 85573, кл. В Ol D 3/l6, 1949. (54) МАССООБМЕННЫЙ АППАРАТ (57) Изобретение относится к области аппаратурного оформления процессов ректификации, абсорбции, десорбции и может найти применение в химической и ряде других

„„SU„„1299600 А1 смежных отраслей промышленности. Цель изобретения — интенсификация процесса массообмена за счет увеличения поверхности и времени контакта взаимодействующих фаз. Массообменный аппарат включает цилиндрический корпус с винтовой перфорированной насадкой 6, образующей канал спиральной формы и снабженной вертикальными перфорированными перегородками 8, установленными по всему сечению канала насадки. При этом отношение площади сечения отверстий витка насадки к площади сечения отверстий перегородки составляет

l,5 — 6,0, а отношение . площади сечения отверсти и перегородки к площади перегородки составляет О, — 0,3. ил.

1299600

Формула изобретения

Составитель Ы. Тарасов

Редактор М. Циткина Техред И. Верес Корректор С. Черни

Заказ 805/4 Тираж 657 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к аппаратурному оформлению процессов ректификации, абсорбции, десорбции и может найти применение в химической и ряде других смежных отраслей промышленности.

Цель изобретения — интенсификация процесса массообмена-за счет увеличения поверхности и времени контакта взаимодействующих фаз.

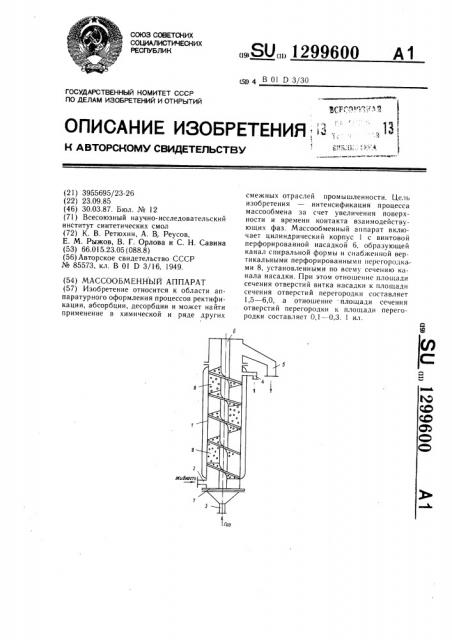

На чертеже представлен массообменный аппарат.

Массообменный аппарат включает цилиндрический корпус 1, снабженный патрубком

2 для ввода жидкой смеси, патрубком 3 для ввода газа (пара), патрубком 4 для вывода продукта, патрубком 5 для вывода газа (пара), обогащенного легколетучими компонентами. В корпусе 1 коаксиально установлена перфорированная винтовая насадка 6, образующая канал спиральной формы, а также распределитель 7 газа и вертикальные перфорированные радиальные перегородки 8, установленные по всему сечению канала насадки 6, при этом отношение площади сечения отверстий витка насадки 6 к площади сечения отверстий перегородки 8 составляет 5 — 6,0, а отношение площади сечения отверстий перегородки 8 к площади перегородки составляет 0,1 — 0,3.

Массообменный аппарат работает следующим образом.

Жидкая фаза поступает в корпус 1 аппарата через патрубок 2 в нижней его части и взаимодействует с потоком газа, подаваемого через патрубок 3 и диспергируе2 мого посредством распределителя 7. Наличие отверстий в винтовой насадке 6, а также в радиальных перегородках 8 способствует увеличению поверхности и времени контакта взаимодействующих фаз, что, в свою очередь, приводит к увеличению разделяк>щей способности аппарата. Интенсификация процесса массообмена достигается так же за счет эффективного использования рабочего обьема, чему способствует рациональный выбор соотношений площадей сечений отверстий перегородок 8 и витка насадки 6. Проконтактировавшая жидкость выводится из аппарата через патрубок 4, а газовая фаза удаляется из рабочей зоны при помощи патрубка 5. !

Массообменный аппарат, включающий цилиндрический корпус, внутри которого установлена перфорированная винтовая насадка с вертикальными радиальными перегородками, образующая канал спиральной формы, отличающийся тем, что, с целью интенсификации процесса массообмена за счет увеличения поверхности и времени контакта взаимодействующих фаз, перегородки выполнены перфорированными и установлены по всему сечению канала насадки, при этом отношение площади сечения отверстий витка насадки к площади сечения отверстий перегородки составляет 1,5 — 6,0, а отно30 шение площади сечения отверстий перегородки к площади перегородки составляет 0,1 — 0,3.
