Устройство для регулирования дальности и дисперсности распыла интенсификаторов помола в трубные мельницы

Устройство для регулирования дальности и дисперсности распыла интенсификаторов помола в трубные мельницы

Иллюстрации

Показать все

Реферат



Изобретение относится к технике измельчения с использованием интенсификаторов помола (ИП) и может быть использовано, например, в цементной прокьшшенности. Повьшение эффективности использования ИП достигается за счет регулирования дальности его распыла и формирования капель ИП оптимального размера. Для этого в корпусе 1 смонтирована форсунка 2 для подачи ИП, к которой на пружине 8 подвешено сопло 7, при этом сопло 7 шарнирно соединено с торцом форсунки 2 и соединено с каналом 3 подачи воздуха эластичной муфты 6. Регулировка угла установки форсунки 7 имеет тягу 9, которая через втулку 10 и кольцо связана с регулировочным колесом, выведенным из мельницы. Для защиты сопла 7 от пыли при отключении подачи ИП и сжатого воздуха в канале 3 предусмотрен коленообразный участок, в котором на рамке с поршнем 13 установлена заслонка. 3 ил. УХХ ХХХ/ ХХ/ / Х У/ Х Ху А.ХЛ 3 фс/е. 2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) 2 А1 (51)4 В 02 С 23/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЧЪ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3941291/29-33 (22) 08.07.85 (46) 30.03.87. Smz, 12 (71) Государственный всесоюзный институт по проектированию и научноИсследовательским работам "19кгипроцемент" и Харьковский инженерно-строительный институт (72) А. Н. Иванов, И, Б. Иванова и А. Г, Кисель (53) 621.926.5(088.8) (56) Авторское свидетельство СССР

В 607589, кл. В 02 С 23/06, 1977.

Авторское свидетельство СССР

1(976258, кл. F 27 В 7/32, 1980. (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

ДАЛЬНОСТИ И ДИСПЕРСНОСТИ РАСПЫЛА

ИНТЕНСИФИКАТОРОВ ПОМОЛА В ТРУБНЫЕ

МЕЛЬНИЦЫ (57) Изобретение относится к технике измельчения с использованием интенсификаторов помола (ИП) и может быт ь и с пол ь з ов ано, например, в цементной промышленности. Повышение эффективности использования ИП достигается за счет регулирования дальности его распыла и формирования капель ИП оптимального размера. Для этого в корпусе 1 смонтирована фор" сунка 2 для подачи ИП, к которой на пружине 8 подвешено сопло 7, при этом сопло 7 шарнирно соединено с торцом форсунки 2 и соединено с каналом 3 подачи воздуха эластичной муфты 6. Регулировка угла установки форсунки 7 имеет тягу 9, которая через втулку 10 и кольцо связана с регулировочным колесом, выведенным из мельницы, Для защиты сопла 7 от пыли при отключении подачи ИП и сжатого воздуха в канале 3 предусмот" рен коленообразный участок, в котором на рамке с поршнем 13 установлена заслонка. 3 ил.

1 1299625

Изобретение относится к технике измельчения твердых материалов и может быть использовано в цементной, строительной, горнообогатительной и других отраслях промышленности, 5

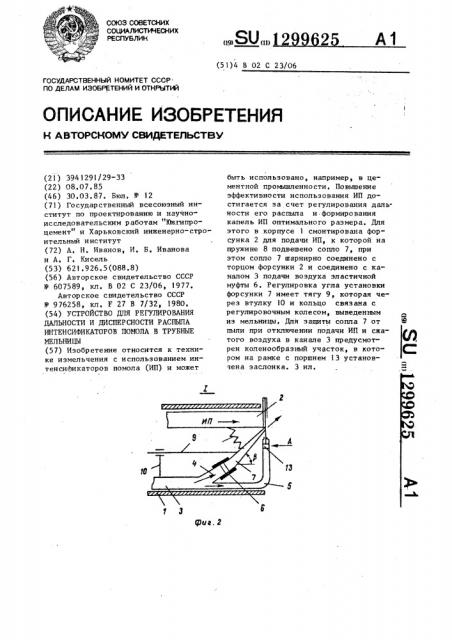

Цель изобретения — повышение эффективности использования интенси фикаторов помола, На фиг. 1 представлено устройство для регулирования дальности и дис- 10 персности распыла интенсификаторов помола в трубные мельницы, продольный разрез; на фиг. 2 - узел Х на фиг. l на фиг. 3 - вид по стрелке А на фиг. 2, 15

Устройство содержит корпус 1, внутри которого расположены форсунка ? для подачи интенсификатора помола (ИП} и канал 3 для подачи распылителя (сжатого воздуха), раздваивающийся на конце на наклонный 4 и коленообразный S участки, Наклонный участок 4 выполнен с углами наклона к оси канала, равным 10-20, и соединен посредством эластичной муфты б с соплом 7, шарнирно-соединенным с торцом форсунки 2 и подвешенным к последней пружиной 8. Сопло 7 связано тягой 9, например гибким шнуром, с системой регулирования угла наклона сопла, например, состоящей из втулки 10, кольца 11 регулировочного колеса 12. Коленообразный участок

5 снабжен поршнем 13, на котором установлена рамка 14 с заслонкой 15.

Устройство для регулирования дисперсности и дальности распыяа ИП устанавливают в свободном от измельчаемого материала пространстве загрузочного шнека, т.е. с учетом направле- 40 ния вращения мельницы.

Устройство для регулирования дальности и дисперсности распыла интенсификаторов помола в трубные мельни" цы работает следующим образом, Воздух под давлением 1,8-2,8 ати по каналу 3 подается в корпус l u далее по наклонному участку 4 по" ступает в сопло 7, на выходе из кот ор о го подхватывает вытекающую из форсунки 2 струю ИП, распыляя его в виде капель иа участок внутренней поверхности трубной мельницы, где преобладают трудноразмалываемые фракции. Регулирование дальности распыла достигается изменением угла наклона у сопла 7 в результате перемещения тяги 9 в направляющие втулки

10 и кольца 11 путем вращения регулировочного колеса 12, выведенного из мельницы. Возможность перемещения обеспечивается эластичной муфтой 6 и пружиной 8.

Помимо регулировки дальности распыла изменением угла р при подборе соответствующего давления воздуха возможно управлять процессом формирования оптимальных капель ИП. При прекращении подачи ИП и сжатого воздуха давление в коленообразном участке 5 падает, заслонка 15 поршнем 13 по рамке 14 опускается и закрывает форсунку 2 и сопло 7 от запыленной среды.

Формул а изобретения

Устройство для регулирования дальности и дисперсности распыла интенсификаторов помола в трубные мельницы, содержащее корпус, внутри которого расположены форсунка и воздушный канал с устройством для распыла материала, установленным с возможностью изменения наклона относительно продольной оси мельницы, отличающееся тем, что, с целью повышения эффективности процесса использования интенсификаторов помола, устройство для распыла материала выполнено в виде подпружинен" ного. сопла, шарнирно подвешенного к нижней части торца форсунки и имеющего систему регулирования угла наклона, причем сопло соединено с воздушным каналом посредством эластичной муфты.

1299625

Риг. 1 ю ВцдА

Риа. д
