Устройство для гибки труб

Устройство для гибки труб

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может использоваться в трубогибочном производстве. Изобретение позволяет повысить качество изготавливае- .мы.х изделий за счет обеспечения возможности догибки концов трубных заготовок на угол пружииения. Трубную заготовку устанавливают в устройство на опорные ролики 3. Гибочным роликом 4 производят изгиб , а догибающим элементом 11 - подгибку концов заготовки на угол, превышающий угол 180° на величину, соответствующую компенсации пружинения трубы после гибки. Затем готовое изделие удаляется из устройства. 2 ил. (Л tsD СО со Oi ел ю

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

<1У 4 В 2! D 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТИРЫТИЙ (61) 804078 (21) 3911533/25-27 (22) 18.06.85 (46) 30.03.87. Бюл. ¹ 12 (72) И. Х. Зак, A. С. Ломакин и В. Н. Лисохмара (53) 621.774.63 (088.8) (56) Авторское свидетельство СССР № 804078, кл. В 21 D 7/02, 1978. (54) УСТРОЙСТВО ДЛЯ ГИБКИ ТРУБ (57) Изобретение относится к обработке металлов давлением и может использоваться

„„SU,» 1299650 А 2 в трубогибочном производстве. Изобретение позволяет повысить качество изготавливаемых изделий за счет обеспечения возможности догибки концов трубных заготовок на угол пружинения. Трубную заготовку устанавливают в устройство на опорные ролики 3. Гибочным роликом 4 производят изгиб, а догибающим элементом 11 подгибку концов заготовки на угол, превышающий угол 180 на величину, соответствующую компенсации пружинения трубы после гибки. Затем готовое изделие удаляется из устройства. 2 ил.

1299650

Формула изобретения

Щг,g

Составитель И. Ковригина

Редактор Н. Швыдкая, Текред И. Верес Корректор А. Ильин

Заказ 808/7 Тираж 733 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, ..П . ая4

Изобретение относится к обработке металлов давлением и может быть использовано при гибке труб.

Целью изобретения является повышение качества гибки труб за счет уменьшения углов пружинения.

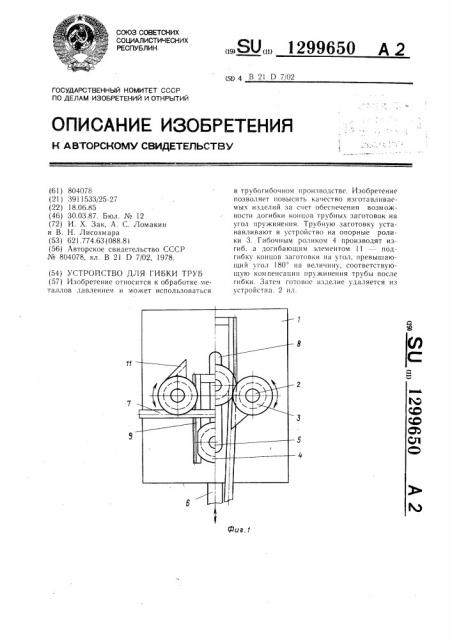

На фиг. 1 изображено устройство в начальный момент (слева) и конечный (справа) момент гибки; на фиг. 2 — — то же, разрез и профиль по оси опорного ролика в промежуточный момент гибки.

Устройство состоит из плиты 1, оси 2, на которые насажены опорные вращающиеся ролики 3, гибочного ролика 4, закрепленного жестко на оси 5, связанной со штоком 6, который от привода перемещения передает усилие на изгибаемую трубу 7.

В плите 1 предусмотрен паз 8, который служит для направления штока 6. На гибочном ролике 4 параллельно лыскам закреплены две зубчатые рейки 9, а на каждом опорном ролике 3 закреплено зубчатое колесо 10, которое находится в зацеплении с указанной рейкой 9, и догибающий элемент 11 в виде пластины с ручьем, расположенным по касательной к ручью ролика.

Устройство работает следующим образом.

Изгибаемая труба 7 устанавливается на опорные ролики 3. Необходимое усилие гибки прикладывается к штоку 6, на котором жестко закреплен гибочный ролик 4 и, стенка трубы заключается между стенками ручья р ол и ко в 4 и 3.

Дальнейшее перемещение штока 6 приводит к изгибу трубы 7. При этом перемещаются рейки 9 и вращают находящиеся с ними в зацеплении зубчатые колеса 10, которые поворачивают опорные ролики 3 с догибающими элементами 11, которые в конечной точке перемещения штока догибают

1О трубу на угол, превышающий угол 180 на величину, соответствующую компенсации пружинения трубы после гибки.

Такое выполнение устройства обеспечивает точность гибки труб с параллельными прямыми концами.

Устройство для гибки труб по авт. св. № 804078, отаичающееся тем, что, с целью повышения качества за счет уменьшения уг20 лов пружинения, оно снабжено механизмом подгибки концов трубы, выполненным в виде жестко закрепленных на каждом опорном ролике пластин с ручьями, расположенными по касательной к ручьям опорных роликов, 25 зубчатых реек, жестко закрепленных на торце гибочного ролика параллельно его лыскам, и зубчатых колес, жестко закрепленных на осях соответствующих опорных роликов с возможностью взаимодействия с упомянутыми рейками.
