Изобретение относится к области обработки металлов давлением, к устройствам для высадки длинномерных стержневых заготовок. Целью изобретения является повьшение производи (Л с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

119) ()1) (51)4 В 2l J 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2l) 3786384/25-27 (22) 04.09,84 (46) 30.03.87. Бюл. 11- 12 (72) А.Н.Нурутдинов (53) 621 ° 735.32(088.8) (56) Авторское свидетельство СССР

Ф 829924, кл. В 2l J 5/08, 1979. (54) УСТРОЙСТВО ДЛЯ ВЫСАДКИ ДЛИННОМЕРНЫХ ЗАГОТОВОК (57) Изобретение относится к области обработки металлов давлением, к устройствам для высадки длинномерных стержневых заготовок. Целью изобретения является повышение производи1?99693 тельности за счет сокращения времени на установку заготовки в радиальный электрод. Цель изобретения достигается за счет выполнения средства для бокового подпора недеформируемой части заготовки в виде, по крайней мере, одной опоры 4 с открытым пазом под заготовку, установленной с возможностью регулировочного перемещения вдоль ее оси и перпендикулярно к ней, 1 а задний упор выполнен с возможносИзобретение относится к обработке металлов давлением и может быть использовано при высадке длинномерных стержневых изделий.

Цель изобретения — повышение про- 5 изводительности путем сокращения времени на установку заготовки в радиальный электрод.

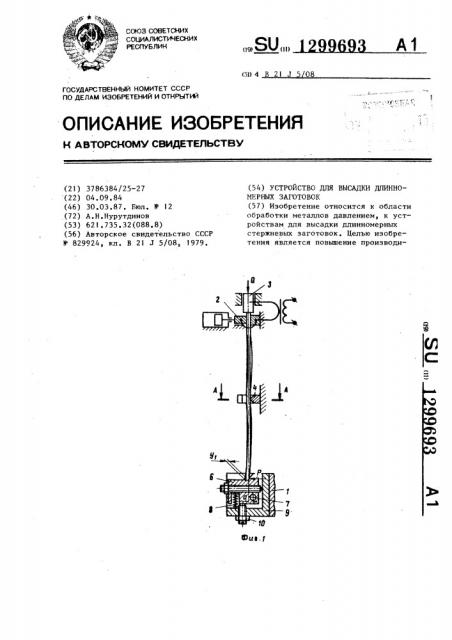

На фиг.1 изображена схема предлагаемого устройства; на фиг.2 — сечение А-А на фиг.1.

Устройство содержит смонтированные на станине l связанные электрически радиальный 2 и приводной торцовый.3 электроды, опору 4 с открытым пазом, средство 5 для исключения потери ее продольной устойчивости, размещенное соосно радиальному электроду 2, задний упор б, установленный на оси 7 с возможностью поворота и подпружиненный пружиной 8 относительно корпуса 9, винт 10, служащий для регулирования положения заднего упора б. Ось 7 смещена относительно оси высадки на расстояние а. В зависимости от длины стержневой заготовки опор 4 может быть несколько. Каждая из них может быть установлена с возможностью регулировочного перемещения вдоль оси высадки и в радиаль- ном положении.

Устройство работает следующим образом.

Стержневую заготовку устанавливают в паз опоры 4 и зажимают ее высаживаемый конец в радиальном электроде 2, а свободный конец устанавливают на задний упор б. При действии на заготовку под торцовым электродом 3 4р тью ограниченного поворота в плоскости, проходящей через ось симметрии открытого паза опоры параллельно его стенкам на станине. Заготовку устанавливают в радиальный электрод 2 с опорой в задний упор 6. Под действием торцового электрода 3 заготовке придают направленный прогиб до упора в опору 4, что исключает потерю устойчивости. Затем осуществляют высадку, 1 з.п. ф-лы, 2 ил. задний упор 6 поворачивается вокруг оси 7, сжимая пружину 8 до тех пор, пока не упирается в регулировочный винт 10.

При повороте заднего упора б относительно оси 7 свободный конец стержня получает предварительный прогиб со стрелкой прогиба P. При этом стержень может незначительно уйти от опорной поверхности опор 4. При дальнейшем нагружении обрабатываемого конца стержневая заготовка 9 уже получает направленный прогиб и упирается в опоры, предотвращающие потерю продольной устойчивости заготовки. Предварительный прогиб, задаваемый заготовке, по величине мал и может ненамного превышать допуск на непрямолинейность заготовки при обработанном опорном торце заготовки. Через высаживаемый конец стержневой заготовки пропускают электрический ток и к его торцу прикладывают усилие высадки торцовым электродом 3.

Предлагаемое устройство позволяет сократить время на установку длинномерной заготовки в рабочую зону устройства путем сокращения времени на установочное перемещение заднего упора.

Формула изобретения

1. Устройство для высадки длинномерных заготовок, содержащее смонтированные на станине радиальный электрод, приводной торцовый электрод, средство для бокового подпора недеформированной части заготовки, Фие. 2
