Штамп для резки проката

Штамп для резки проката

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для резки проката. Цель изобретения - повышение надежности штампа для резки проката и улучшение качества резки. При перемещении ползуна пресса вниз рычаги (Р) 5 отходят от упоров 21, поперечина 1 опирается о прокат, а опоры 7 поворачивают Р 5. Перемеш,аюш,ийся вниз прокат 24 нажимает на вторую поперечину, Р этой поперечины поворачиваются и вкладыши нажимают иа прокат 24. Дальнейшее перемеш,ение плиты 3 вызывает срез зажатой заготовки. При подъеме плиты 3 Р поворачиваются относительно упоров 21, зажимные вкладыши расходятся и заготовка падает в окно 11 нижней плиты 10. 1 з.п. ф-лы, 3 ил. J10 (Л ю со ;о Vtiz.l

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sg 4 В 23 Р 23 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И А BTOPCHOMV СВИДЕТЕЛЬСТВУ цКЯ:1 1 Ж,1(4 (54) ШТАМП ДЛЯ РЕЗКИ ПРОКАТА (57) Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для резки проката. (21) 3905964/28-27 (22) 07.06.85 (46) 30.03.87. Бюл. № 12 (71) Ленинградское производственное объединение по изготовлению музыкальных инструментов (72) Э. А. Шраер (53) 621.967 (088.8) (56) Авторское свидетельство СССР № 902995, кл. В 23 D 23/00, 1980.

„„SU„„1299714 А1

Цель изобретения — повышение надежности штампа для резки проката и улучшение качества резки. При перемещении ползуна пресса вниз рычаги (Р) 5 отходят от упоров 21, поперечина 1 опирается о прокат, а опоры 7 поворачивают P 5. Перемещающийся вниз прокат 24 нажимает на вторую поперечину, P этой поперечины поворачиваются и вкладыши нажимают на прокат 24. Дальнейшее перемещение плиты 3 вызывает срез зажатой заготовки. При подьеме плиты 3 Р поворачиваются относительно упоров 21, зажимные вкладыши расходятся и заготовка падает в окно 11 нижней плиты 10. 1 з.п. ф-лы, 3 ил.

1299714

Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для резки проката.

Цель изобретения — повышение надежности штампа для резки проката и улучшение качества резки.

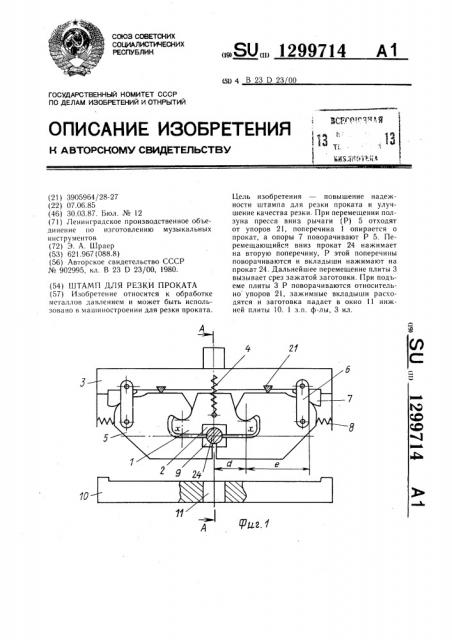

На фиг. 1 схематически изображен штамп для резки проката, разрез по плоскости подвижного ножа; на фиг. 2 — то же, разрез по плоскости неподвижного ножа; на фиг. 3 — разрез А — А на фиг. 1.

Штамп для резки проката содержит механизм подвижного ножа и зажима отрезаемой заготовки, состоящий из подвижной поперечины 1 с закрепленным на ней подвижным ножом 2. Поперечина 1 соединена с подвижной верхней плитой 3 штампа связью 4, допускаюгцей взаимные смещения плиты 3 и поперечины 1 (например, пружинами). Поворотные рычаги 5 расположены с обеих сторон поперечины 1 и опираются на нее вблизи контактных поверхностей х. Рычаги 5 соединены с верхней плитой 3 связями 6, допускающими смещения рычагов относительно плиты 3. На последней установлены опоры 7 рычагов 5 и упругие элементы 8 (пружины), упирающие- ся в рычаги 5. На рычагах 5 закреплены зажимные вкладыши 9. Форма контура ножей и зажимных вкладышей определяется формой поперечного сечения разрезаемого проката. В нижней плите 10 имеется окно 11.

Механизм неподвижного ножа и зажима разрезаемого проката по существу не отличается от механизма отрезаемой заготовки. Неподвижная поперечина 12 с закрепленным на ней неподвижным ножом 13 опирается на поворотные рычаги 14 с закрепленными на них зажимными вкладышами 15. На нижней плите 10 установлены опоры 16 рычагов и упругие элементы (пружины) 17.

Направляющие колонки 18 запрессованы в верхнюю плиту, а в направляющие корпуса 19, установленные на нижней плите, запрессованы направляющие втулки 20. На направляющих корпусах установлены жесткие упоры 21 и 22 рычагов 5 и 14.

Упор 23 для разрезаемого проката 24 установлен на поперечине 1.

Штамп работает следующим образом.

Когда ползун пресса находится в верхней точке, рычаги 5 висят на подвесках 6, опираясь на поперечину 1, упираясь в жесткие упоры 21. Упругие элементы 4 и 8 обеспечивают контакт между рычагами 5 и поперечиной 1. При перемещении ползуна пресса вниз рычаги 5 отходят от упоров 21, поперечина 1 с подвижным ножом 2 опускается и опирается о прокат 24, опоры 7 нажимают на рычаги 5 так, что они поворачиваются, касаясь по контактным поверх5

55 настям х поперечины 1, и вкладыши 9 нажимают на отрезаемую заготовку. Система: верхняя плита 3 — опоры 7 — рычаги 5 — заготовка 24 и поперечина 1 становится замкнутой. Перемещающийся вниз разрезаемый прокат 24 нажимает на поперечину 12, рычаги 14 поворачиваются относительно контактных поверхностей у, и вкладыши 15 нажимают на разрезаемый прокат. Система: нижняя плита 10 — — опоры 16 — рычаги 14 — прокат 24 и поперечина 12 сановится замкнутой. Дальнейшее перемещение верхней плиты вызывает срез зажатой отрезаемой заготовки относительно зажатого отрезаемого проката.

При подъеме плиты 3 в верхнее положение вследствие поворота рычагов относительно жестких упоров 21 зажимные вкладыши отходят в противоположные стороны от оси штампа так, что отрезанная ранее заготовка ничем не удерживается и проваливается в окно нижней плиты 11. Упоры 21 определяют верхнее положение поперечины 1, в котором подвижный нож 2 несколько приподнят над разрезаемым прокатом. Рычаги 14 зажима разрезаемого проката под действием упругих элементов !7 слегка поворачиваются до упора в жесткие упоры 22, и вкладыши 15 отходят от разрезаемого проката 24 так, чго его можно продвинуть до упора 23.

В процессе резгния сила резки разделяется на две составляющие (при симметричной конструкции). Исключение осей в соединении рычагов и поперечины позволяет приблизить поверхности х, у к цен-ру ш-.ампа, уменьшить размер 0, уменьшить наибольшее значение момента, изгибающего поперечины 1 и 12, уменьшить их высоту.

Вертикальная составляющая силы зажима Р, каждого из рычагов 5 или 14

0,5 P. 0,5 Р«.l)d при l)d РрР, так что легко обеспечивается выполнение требования Р:.)P (!) и, соответственно, высокое качество среза.

Передача силы резки от верхней плиты на подвижный нож 2 и от неподвижного ножа 13 на нижнюю плиту по двум линиям действия приводит к меньп ей нагруженности рычагов 5 и 14 и поперечин 1 и 12, позволяет уменьшить их (Ioперечные сечения и габариты пггампа.

Силы и моменты, действующие при резке на ножи и поперечины и вызывающие их относительные перемещения вдоль оси z, передаются по боковым плоскостям поперечин на направляющие корпуса 19. Замкнутая рамная конструкция плиты — — колонки —— втулки — корпуса позволяет свести к минимуму смещения неподвижного ножа 13 относительно подвижного ножа 2 вдоль оси х, обеспечить постоянство зазора между ножами в процессе резки и тем самым способствовать повышению качества среза.

1299714

Составитель Ю. Филимонов

Редактор С. Лисина, Техред И. Верес Корректор Л. Патай

Заказ 81!/!0 Тираж 976 11одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная. 4

Формула изобретения

1. Штамп для резки проката, содержащий подвижную и неподвижную плиты, два механизма прижима заготовки, один из которых смонтирован на подвижной плите, а другой — на неподвижной, и ножи, отличающийся тем, что, с целью повышения надежности и улучшения качества резки, он снабжен двумя поперечинами, одна из которых при помощи пружин смонтирована на подвижной плите, а другая — на неподвижной, при этом каждый из механизмов прижима заготовки выполнен в виде двух рычагов, охватывающих. соответствующую поперечину с двух сторон и выполненных с профильными поверхностями, расположенными с возможностью взаимодействия с соответствующей поперечиной, а ножи закреплены в поперечинах.

2. Штамп по п. 1, отличающийся тем, что он снабжен направляющими колонками, смонтированными в подвижной плите, плоскими направляющими для поперечин, зак10 репленными в нижней плите, и направляющими втулками для колонок, закрепленными на направляющих поперечин.
