Реферат



Изобретение относится к деревообрабатьшающей промышленности. Цель изобретения - снижение токсичности 2 плит. Механизмы обрезки плит снабже- :ны узлами нейтрализации 8 свободного формальдегида в плитах, выполненными в виде размещенных одна в другой камер обработки аммиаком 9 и удаления его избытков 10. Каждая из камер снабжена вертикально подвижными шторками 11, связанными с приводом посредством поворотного рьгчага 12. Отпрессованные и обрезанные плиты перемещают через наружную 10 и внутреннюю 9 камеры узлов нейтрализации 8. При входе плита 6 нажимает на поворотньй рычаг 12, с помощью которого поднимают шторку 11 и пропускают плиту 6 в наружную камеру 10, а затем - во внутреннюю.камеру 9. Обработанные аммиаком плиты с помощью рычагов 12 и шторок 11, установленных на выходе из камер 9 и 10, выводят из них. 5 ил. ТЗ i (Л N3 X) г v| :о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) SU(lll 1 (5!) 4 В 27 И 3/16

gppr! a -., q

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3978173/29-15 (22) 24.10.85 (46) 30.03.87. Бюл, Р 12 (71) Всесоюзный научно-исследова-. тельский институт деревообрабатывающей промышленности (72) О.E. Елманов и Н.Н. Горев (53) 674.815-41(088.8) (56) Карасев Е.И. Оборудование предприятий по производству древесных плит. М. „ Лесная промьппленность, 1978, с. 199.

Шварцман Г.М. Производство древесно-стружечных .плит. M. Лесная промьппленность, 1978, с. 142. (54) ЛИНИЯ ИЗГОТОВЛЕНИЯ ДРЕВЕСНОСТРУЖЕЧНЫХ ПЛИТ (57) Изобретение относится к деревообрабатывающей промышленности. Цель изобретения — снижение токсичности г плит. Механизмы обрезки плит снабже-ны узлами нейтрализации 8 свободного формальдегида в плитах, выполненными в виде размещенных одна в другой камер обработки аммиаком 9 и удаления его избытков 10. Каждая из камер снабжена вертикально подвижными шторками 11, связанными с приводом посредством поворотного рычага

12. Отпрессованные и обрезанные плиты перемещают через наружную 10 и внутреннюю 9 камеры узлов нейтрализации 8. При входе плита 6 нажимает на поворотный рычаг 12, с помощью которого поднимают шторку 11 и пропускают плиту 6 в наружную камеру

10, а затем — во внутреннюю камеру

9. Обработанные аммиаком плиты с помощью рычагов 12 и шторок 11, уста:новленных на выходе из камер 9 и 10, выводят из них. 5 ил.

1299797

Изобретение относится к деревооб- рабатывающей промышленности и может быть использовано при изготовлении древесно-стружечных плит.

Цель изобретения — снижение токсичности плит.

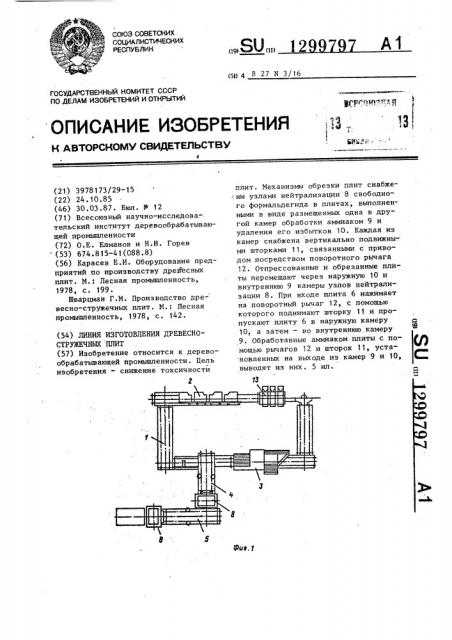

На фиг. 1 изображена схема линии изготовления древесно-стружечных плит; на фиг. 2 — узел нейтрализации, вид спереди; на фиг. 3 †.то же, вид сбоку; на фиг. 4 — разрез

A-А на фиг. 2; на фиг. 5 — узел .Г на фиг. 2.

Линия изготовления древесно-стружечных плит включает в себя главный конвейер 1 с формашинами 2, прессами 3, механизмы поперечной 4 и продольной 5 обрезки плит 6 и привод ?.

Механизмы продольной 4 и поперечной

5 обрезки снабжены узлами 8 нейтрализации свободного формальдегида в плитах 6, установленными после механизмов поперечной 4 и продольной 5 обрезки и выполненными в виде смонтированных одна внутри другой камер

9 и 10, при этом камера 9 обработки аммиаком размещена внутри камеры 10 удаления его избытка, причем каждая из камер 9 и 10 снабжена вертикально-подвижными шторками )1, кинематически связанными с приводом 7 через поворотный рычаг 12.

Кроме того, линия включает подпрессовщик 13, емкости 14 с аммиаком и смонтированные в узле нейтрализации подающие ролики 15.

Привод шторок 11 размещен на кронштейне 16 и включает в себя ведущее зубчатое колесо 17, паразитную шестерню 18 и ведомую шестерню 19, а к шторкам 11 прикреплены зубчатые рейки 20.

Предлагаемая линия работает следующим образом.

Осмоленную древесную стружку подают в формирующие машины 2, сформи рованные ковры перемещают посредством главного конвейера 1 в горячий пресс 3. Отпрессованные ковры, вышедшие иэ горячего пресса 3, подают в механизм продольной 4, а затем попере .ной 5 обрезки, после каждого

5 из которых установлены узлы 8 нейт-. рализации. Плиту 6 подающими роликами 15 перемещают через наружную 10

1 Ф и внутреннюю камеры. При этом при вхождении плиты 6 в наружную камеру t0 плита 6 нажимает на поворотный рычаг 12, который жестко соединен с ве,— дущым зубчатым колесом 17, при этом посредством паразитной шестерни 18 приводится во вращение ведомая шестерню 19, которая взаимодействует с зубчатой рейкой 20, прикрепленной к шторке ll1, которая поднимается на такую высоту„ которая необходима для прохождения плиты в наружную камеру 10, а затем — во внутреннюю камеру 9. Перед внутренней камерой 9 установлена также шторка 11. Это обеспечивает наименьший выход аммиака из камеры 9. аким образом, осуществляют обработку плит 6 аммиаком с целью снижения их токсичности. Аммиак в камеру 9 подают иэ емкости 14.

На выходе из внутренней 9 и наружной

10 камер установлены шторки аналогичной конструкции. Цикл повторяют. формула изобретения

Линия изготовления древесно-стружечных плит, включающая главный кон35 вейер с формашинами и прессами, механизмы поперечной и продольной обрезки плит .и привод, о т л и ч а ю щ а я с я тем, что,с целью снижения токсичности плит, механизмы обрезки щ плит снабжены узлами нейтрализации свободного формальдегида в плитах, которые выполнены в виде размещенных одна в другой камеры обработки аммиаком и камеры удаления его избытков, причем каждая из камер снабжена вертикально подвижными шторками, связанными с приводом посредством поворотного рычага.

1299797
