Стыковое соединение строительных элементов

Стыковое соединение строительных элементов

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано для соединения строительных элементов различного назначения, например плит перекрытий, стеновых панелей, железобетонных блоков. Целью изобретения является снижение трудоемкости монтажа и повышение герметичности. Соединение строительных элементов 1 осуществлено посредством пластинчатых соединительных элементов 4, надетых на размещенные в пазах 3 Л-об- Г (Л С Фиг. 2

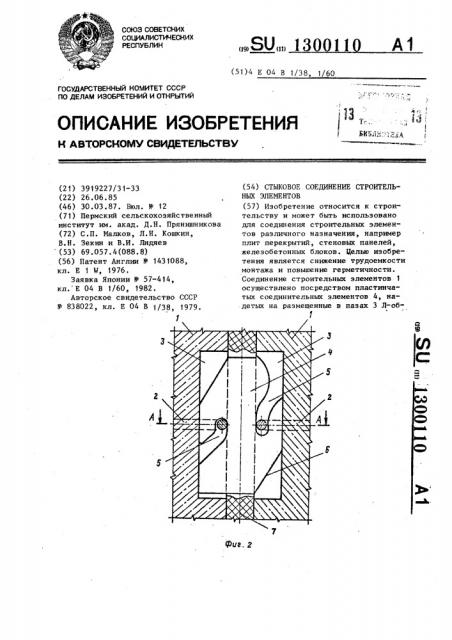

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„, 130 11

Ai (51)4 Е 04 В 1/38, 1/60 13, д

Щг;;.;",; .;.-А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 391 922 7/3 1-33 (22) 26.06.85 (46) 30.03.87. Бюл. S- 12 (71) Пермский сельскохозяйственный институг им. акад. Д.Н. Прянишникова (72) С.П. Малков, Л.Н. Кошкин, В.Н. Зекин и В.И. Лидяев (53) 69.057.4(088.8) (56) Патент Англии 9 1431088, кл. Е 1 W, 1976.

Заявка Японии В 57-414, кл. Е 04 В 1/60, 1982.

Авторское свидетельство СССР

Ф 838022, кл. Е 04 В 1/38, 1979. (54) СТЫКОВОЕ СОЕДИНЕНИЕ CTPOHTEJIhНЫХ ЭЛЕМЕНТОВ (57) Изобретение относится к строительству и может быть использовано для соединения строительных элементов различного назначения, например плит перекрытий, стеновых панелей, железобетонных блоков. Целью изобретения является снижение трудоемкости монтажа и повышение герметичности.

Соединение строительных элементов 1 осуществлено посредством пластинчатых соединительных элементов 4, надетых на размещенные в пазах 3 Л-об13ОО1 разного очертания петлевые выпуски 2.

Пластинчатые соединительные элементы 4 установлены в распор между ос— нованиями пазов 3, имеют прямоугольную форму, кососимметрично расположенные, направленные навстречу другдругу наклонные прорези 5, сужающиеся к их основаниям. Элементы 4 имеют скосы на углах 6. В зазорах между

10 гранями элементов 1 размещены герметизирующие 7 и теплоизолирующую прокладки. Изобретение позволяет создавать герметичные сухие стыки строительных конструкций, обладающие достаточной высокой прочностью и не требующие значительных затрат рабочей силы и техники на монтаже.

1 з.п. ф-лы, 3 ил.

Изобретение относится к строительству и может найти применение в соединениях строительных элементов зданий и сооружений, в частности плит и панелей различного назначения.

Целью изобретения является снижение трудоемкости монтажа. и повышение герметичности.

На фиг. 1 изображено стыковое соединение двух строительных элемен- 10 тов, на фиг. 2 — фрагмент узла соединения, на фиг. 3 — сечение А-А на фиг. 1 и 2.

Стыковое соединение двух строительных элементов 1 включает петле- 15 вые выпуски 2, уплотненные в пазах

3, имеющих Л-образную форму в попереч.ном сечении. В раснор между основаниями пазов 3 установлен соединительный элемент 4, выполненный в виде 20 прямоугольной пластины и имеющий кососимметрично расположенные, направленные навстречу друг другу наклонные и сужающиеся к основаниям прорези 5. Для повышения удобства монтажа углы 6 соединительного элемента могут быть скошены. В зазоре между стыкуемыми гранями строительных элементов размещены герметизирующие 7 и теплоизолирующую 8 прокладки. 30

Соединение выполняют в следующей последовательности.

На петлевые выпуски 2 установлен-. ного в проектное положение строительного элемента 1 с закрепленными к ,нему прокладками 7 надевают пластинчатые соединительные элементы 4.

Затем в стык устанавливают теплоизолирующую прокладку 8 и устанавливают (опускают) присоединяемый строитель- 40 ный элемент, так чтобы его петлевые выпуски 2 попали в прорези 5 соеди-. нительных элементов 4.

Скользя по наклонным граням прорезей 5, строительный элемент опускается, прижимаясь к установленному элементу и одновременно обжимая размещенные в зазоре герметизирующую и теплоизолирующую прокладки 7 и 8.

В результате образуется герметичный, плотный сухой стык; обладающий достаточной прочностью.

Формула из об ре те н ия

1. Стыковое соединение строительных элементов, преимущественно установленных с зазором панелей, включающее заполнитель зазора, пазы вдоль стыкуемых граней, утопленные в них петлевые выпуски и объединяющие их соединительные элементы, о т л и ч а ю щ е е с я тем, что, с целью снижения трудоемкости монтажа и повышения герметичности, каждый паз выполнен Л-образного очертания, а соединительный элемент — в виде установленной в распор между основаниями пазов и надетой на выпуски прямоугольной пластины с косо-, симметрично расположенными, направленными навстречу друг другу наклонными прорезями, сужающимися к их основаниям.

2, Соединение по п. 1, о т л и— ч, а ю щ е е с я тем, что заполнитель зазора выполнен в виде герметизирующих и размещенной между ними теплоизолирующей прокладок.
