Способ капиллярной дефектоскопии изделий

Способ капиллярной дефектоскопии изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к области неразрушающего контроля и может быть использ овано для выявления несплошностей в пористых материалах, в частности в нитриднрй керамике. Изделие :очищают, сушат и с целью повьшения П вствительности и достоверности пропитывают жидкостью, не растворяющейся в индикаторном пенетранте,- в течение 1-10 мин, погружая изделие в емкость с этой жидкостью, которую затем удаляют с поверхности изделия, и пропитывают его индикаторным пенетрантом в течение 4-5 мин. При этом амплитуду ультразвуковых колебаний поддерживают в диапазоне ЗА„л А 6 10А, hop где А, rtop П0( -- амплитуда, соответствующая порогу кавитации в индикаторной жидкости. Затем пенетрант удаляют с поверхности изделия, наносят проявитель и выявляют дефекты. V табл. с @ сл 00 сл

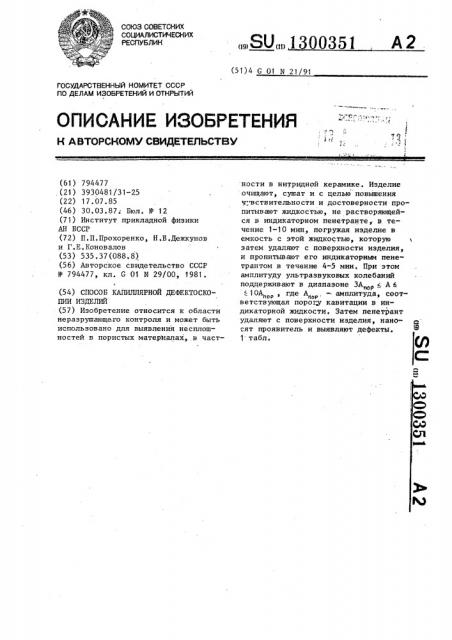

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 G 01 N 21/91 <

1 фЪ

1 с

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К A ВТОРСНОМУ СВИДЕТЕЛЬСВ БУ (61) 794477 (21) 3930481/31-25 (22) 17.07.85 (46) 30.03.87; Бюл. 9 12 (71) Институт прикладной физики

АН БССР (72) П.П.Прохоренко, Н.В.Дежкунав и Г.Е.Коновалов (53) 535.37(088.8) (56) Авторское свидетельство СССР

И- 794477, кл. С 01 Н 29/00, 1981. (54) СПОСОБ КАПИЛЛЯРНОЙ ДЕФЕКТОСКОПИИ ИЗДЕЛИЙ (57) Изобретение относится к области неразрушающе.ro контроля и может быть использовано для выявления несплошностей в пористых материалах, в частности в нитридной керамике. Иэделие очищают, сушат и с целью повышения ч..вствительности и достоверности пропитывают жидкостью, не растворяющейся в индикаторном пенетранте„ в течение 1-10 мин, погружая изделие в емкость с этой жидкостью, которую затем удаляют с поверхности изделия, и пропитывают его индикаторным пенетрантом в течение 4-5 мин. При этом амплитуду ультразвуковых колебаний поддерживают в диапазоне ЗА «с А 6 10А„, где А„, — амплитуда, соответствующая порогу кавитации в индикаторной жидкости. Затем пенетрант удаляют с поверхности изделия, наносят проявитель и выявляют дефекты.

1. табл.

1 130035 1

Изобретение относится к неразрушающему контролю и может быть использовано при контроле поверхностных дефектов в изделиях из пористых ма— териалов, например керамических.

Целью изобретения является повышение чувствительности и достоверности контроля изделий из пористых материалов за счет снижения фонового свечения пористой поверхности. 10

Способ осуществляется следующим образом.

Изделие очищают, сушат и затем пропитывают в течение 1-10 мин жидкостью, не растворяющейся в пенетранте, 15 которую затем удаляют с поверхности изделия, и пропитывают его пенетраптом под действием ультразвука, Амплитуду ультразвуковых колебаний А при этом поддерживают в диапа- 20 зоне ЗА„, с А с 10А, где A„.,ð амплитуда, соответствующая порогу ка— витации в пенетранте, а в пенетрант вводят добавки, повышающие его кавитационную активность. При указанных амплитудах возникает ультразвуковой капиллярный эффект, который имеет кавитационную природу. Результирующий микропоток жццкости, направленный в капилляр (или капиллярную несплош- ЗО ность), формируется в ультразвуковом поле из отдельных микроструек, образующихся при захлопывании кавитационных пузырьков. Этими струйками содержимое протяженных трещин вытесняется, и трещины заполняются пенетрантом. В случае цилиндрических пор заполнение идет менее эффективно. В результате жидкость вытесняется из трещин в большей степени, чем из пор, и они заполняются пенетрантом в большей степени, чем поры. Этим обеспечивается уменьшение фона, а следовательно, увеличение чувствительности и надежности койтроля.

Применение способа для контроля поверхностных дефектов на образцах из пористой нитридной керамики.

В качестве пенетранта использовали люминесцентную жидкость ЛЖ-6А, в качестве жидкости, не растворяющейся в пенетранте, †. 2ОЕ-ный ра.створ глицерина в воде, очищающей жидкости— состав ОЖ-1.

Образцы перед контролем очищали отмачиванием в ацетоне, затем сушид ли при 1 20 С в течение. 1 О мин, пропитывали жидкостью в течение 3-20мин, затем удаляли ее с поверхности изделия и пропитывали изделие пенетрантом под действием ультразвука частотой

21,7 кГц при амплитуде 14 мкм.

Образец

Количество выявленных дефектов

Озвучивание в течение времени, мин Беэ озву1 2 3 4 5 6 8 10 15

3 5 6 8 12 10 7 5 5 1

2 21 19 28 31 34 33 31 29 21 22

Тираж 777 Подписное

ВНИИПИ Заказ 1143/4?

Произв. — полигр. пр-тие, г. Ужгород, ул. Проектная, -хПредлагаемый способ

K-%.

Способ — прототип

Из приведенных в таблице данных видно, что применение предлагаемого способа обеспечивает существенное повышение чувствительности и достоверности выявления трещин в пористом gg материале. Оптимальное время ультра-звуковой пропитки зависит от свойств материала и для использованного пористого материала (нитридной керамики) составляет 4-5 мин. 55

Результаты представлены в таблице

Формула изобретения

Способ капиллярной дефектоскопии изделий по авт. св. N - 794477, о т л и ч а ю шийся тем, что, с целью повышения чувствительности и достоверности контроля изделий из пористых материалов, изделия после очистки пропитывают жидкостью, не растворяющейся в пенетранте, и затем эту жидкость удаляют с поверхности изделия.
