Способ получения изоляционной пленки на листах холоднокатаной трансформаторной стали

Способ получения изоляционной пленки на листах холоднокатаной трансформаторной стали

Иллюстрации

Показать все

Реферат



30053

Класс 18с, 7ав

СССР

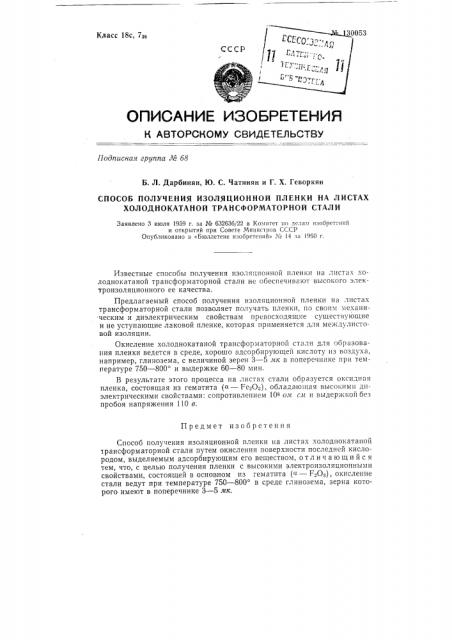

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лг0 б8

Б. Л. Дарбинян, Ю. С. Чатинян и Г. Х. Геворкян

СПОСОБ ПОЛУЧЕНИЯ ИЗОЛЯЦИОННОЙ ПЛЕНКИ НА ЛИСТАХ

ХОЛОДНОКАТАНОЙ ТРАНСФОРМАТОРНОЙ СТАЛИ

Заявлено 3 июля 1959 г. за № 632636j22 в Комитет по делам пзобрет:ппй и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» N 14 за !960 r.

Известные способы получения изоляционной пленки на листах холоднокатаной трансформаторной стали не обеспечивают высокого электроизоляционного ее качества.

Предлагаемый способ получения изоляционной пленки на листах трансформаторной стали позволяет получать пленки, по своим механическим и диэлектрическим свойствам превосходящие существующие и не уступающие лаковой пленке, которая применяется для междулистовой изоляции.

Окисление холоднокатаной трансформаторной стали для образования пленки ведется в среде, хорошо адсорбирующей кислоту из воздуха, например, глинозема, с величиной зерен 3 — 5 лк в поперечнике при температуре 750 — 800 и выдержке 60 — 80 мин.

В результате этого процесса на листах стали образуется оксидная пленка, состоящая из гематита (a — Fe20„), обладающая высокими диэлектрическими свойствами: сопротивлением 10в ол сл и выдержкой без пробоя напряжения 110 в.

Предмет изобретения

Способ получения изоляционной пленки на листах холоднокатаной трансформаторной стали путем окисления поверхности последней кислородом, выделяемым адсорбирующим его веществом, отличающийся тем, что, с целью получения пленки с высокими электроизоляционными свойствами, состоящей в основном из гематита (o — F20 ), окисление стали ведут при температуре 750 — 800 в среде глинозема, зерна которого имеют в поперечнике 3 — 5 мк.
