Способ отображения информации на матричном индикаторе

Способ отображения информации на матричном индикаторе

Иллюстрации

Показать все

Реферат



Изобретение относится к индикаторной технике. Цель изобретения - повышение надежности отображения информации за счет обеспечения рабочего режима индикаторных элементов при .нарушениях в функционировании индикатора. Поставленная цель достигается формированием для обеих координат первого контрольного импульсного на пряжения длительностью, равной номи-. нальной длительности импульснов разг, вертки, и частотой не выше 25 Гц в случае уменьшения частоты развертки ниже пороговой и формированием для обеих координат второго контрольного импульсного напряжения длительностью, равной номинальной длительности импульсов развертки, и с частотой, равной частоте кадровой развертки,при токе индикаторных элементов, вьшге по роговых, по которым судят о виде неисправности индикатора. с S (Л ел 4i СП

СОЮЗ СОНЕТСНИХ

C0LLHAËÈÑTÈ×ЕСНИХ

РЕСПУБЛИК

45 А1 (19) (11) (51) 4 G 09 С 3/00

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

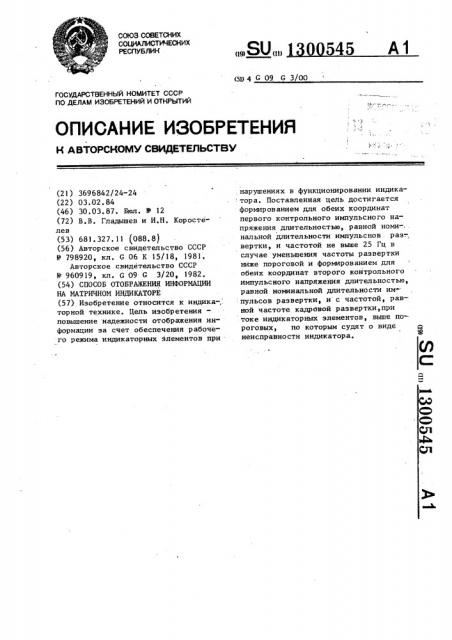

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BT0PCH0MV СВИДЕТЕЛЬСТВУ (21) 3696842/24-24 (22) 03.02.84 (46) 30.03. 87. Бюл. У 12 (72) В.В. Гладышев и И.Н. Коростелев (53) 681. 327. 11 (088. 8) (56) Авторское свидетельство СССР

Р 798920, кл. G 06 K 15/18, 1981.

Авторское свидетельство СССР

Р 960919, кл. G 09 G 3/20, 1982. (54) СПОСОБ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ

НА МАТРИЧНОМ ИНДИКАТОРЕ (57) Изобретение относится к индика-, . торной технике. Цель изобретения— повышение надежности отображения информации эа счет обеспечения рабочего режима индикаторных элементов при нарушениях в функционировании индикатора. Поставленная цель достигается формированием для обеих координат первого контрольного импульсного на" пряжения длительностью, равной номи". нальной длительности импульснов pas-. вертки, и частотой не выше 25 Гц в случае уменьшения частоты развертки ниже пороговой и формированием для обеих координат второго контрольного импульсного напряжения длительностью, равной номинальной длительности импульсов развертки, и с частотой, равной частоте кадровой развертки,при токе индикаторных элементов, выше пороговых, по которым судят о виде неисправности индикатора.!

300545

Изобретение относится к индикатор. ной технике и может быть использовано при создании устройств отображения информации.

Целью изобретения является повышение надежности способа за счет обеспечения рабочего режима индикаторных элементов при нарушениях в функционировании установкой номинального режима индикатора.

При работе по данному способу, в случае нарушения режима развертки ,иэображения или пробоя (короткого. замыкания), ключа, управляющего электродом развертки индикатора, на15 пряжение не снимается полностью с индикатора, а подается на него определенным образом, обеспечивая нормаль ный режим работы индикаторных элементов. Производится кодирование видов неисправности, что приводит к сокращению времени восстановления работоспособности индикатора.

Отображение информации по предла25 гаемому способу осуществляется следующим. образом.

В случае нормальной работы индикатора на электроды одной системы индикатора подают импульсы напряжения номинальной амплитуды и длительности развертки, а на электроды другой системы — информационНое импульсное напряжение в соответствии с отображаемой информацией, 35 осуществляется контроль частоты развертки и величины тока в индикаторных элементах и сравнение их с лороговыми сигналами частоты и тока,При соответствии их номинальным значе- 40 ниям сохраняют режимы подачи импульсных напряжений на электроды индика тораа, Нарушение частоты развертки чаще 45 всего выражается в пропадании импульсов тактовой частоты, Это вызывает остановку развертки изображения на каком-либо электроде и быстрое последующее разрушение ин50 дикаторных элементов, В этом случае на индикаторный элемент системы развертки и индикаторные элементы другой системы подают первое контрольное импульсное напряжение с длительностью, равной номинальной длительности импульсов развертки изображения, и с частотой не выше 25 Гц, вызывающей мелькание свечения в индикаторных элементах, находящихся на этом электроде развертки. При этом на темном информационном поле индикатора наблюдается мелькающая строка элементов отображения.

Пробой ключа в цепи управления какоro-либо индикаторного элемента развертки приводит к тому, что к этому индикаторному элементу напряжение развертки прикладывается от источника питания постоянно. В этом случае на индикаторные элементы системы развертки индикатора и индикаторные элементы другой системы подают второе контрольное импульсное напряжение с длительностью, равной номинальной длительности импульсов развертки изображения, и с номинальной частотой кадров развертки изображения. При этом на индикаторе высвечивается линия возбужденных индикаторных элементов, светящихся с номинальной яркостью, Таким образом, по виду отображаемой линии можно судить о характере неисправности и, тем самым сократить время на восстановление работоспособности индикатора, так при нарушении частоты развертки высвечивается мигающая линия, а при пробое ключа — постоянно горящая линия;

Формула изобретения

Способ отображения информации на матричном индикаторе, э аключающийся в поочередном формировании импульсов напряжения развертки номинальных амплитуды и длительности по одной из координат и формировании информационного импульсного напряжения по другой из координат, о т л и ч а ю— шийся тем, что, с целью повышения надежности способа за счет обеспечения рабочего режима индикаторных элементов при нарушениях в функционировании индикатора, формируют сИгнал пороговой частоты развертки и сигнал порогового тока индикаторных элементов, осуществляют сравнение текущей частоты импульсного напряжения развертки и текущих токов индикаторных элементов с сигналами пороговой частоты развертки и порогового тока индикаторных элементов соответственно, при уменьшении частоты развертки ниже пороговой вместо импульсов напряжения развертки и вместо информационного импульсного

1300 45

Составитель А. Горностаев

Редактор Н. Горват Техред A. Кравчук Корректор С. Черни

Заказ » 55/51 Тираж 434 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

)13035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 напряжения одновременно по обеим координатам формируют первое контрольное импульсное напряжение с длительностью, равной номинальной длительности импульсов развертки, и 5 частотой не вьппе 25 гц, а при превышении тока индикаторных элементов выше пороговых вместо импульсов напряжения развертки и вместо информационного импульсного напряжения одновременно по обеим координатам,формируют второе контрольнбе импульсное напряжение с длительностью, равной номинальной длительности импульсов развертки, и с частотой, равной частоте кадровой развертки, по которым судят о виде неисправности индикатора.
