Реферат



Класс 2iа, 33сн

СССР

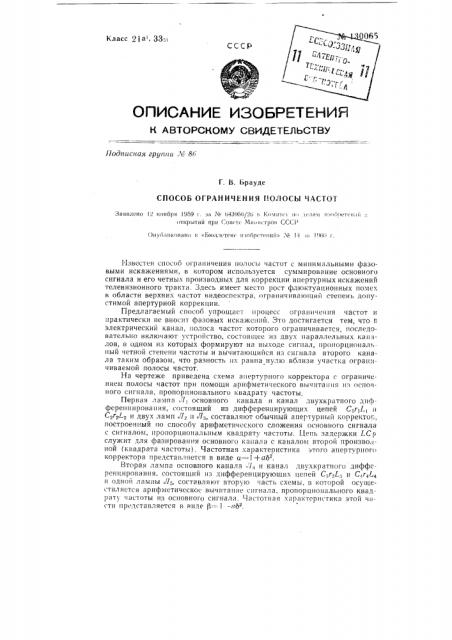

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

77одписная группа Л 86

Г, В. Брауде

СПОСОБ ОГРАНИЧЕНИЯ ПОЛОСЫ ЧАСТОТ

Заявлено 12 ноября 1959 >. 3в . Ч <44395Ь>/>6 и Коми«г и:нов>и» <обр<.т«< «<

<>ткр>ятнй >>ри С.он<то Ми> иотрои СССР

l)><@<>,гнковнно в «Ь>ол,нтвио ги><><>I><тииин» X. 14 <в I!II>(> г.

Известен способ ограничения полосы частот с минимальными фазоI3bIMH искажениями, в котором используется суммирование основного сигнала и его четных производных для коррекции апертурных искажений телевизионного тракта. Здесь имеет место рост флюктуационных помех в области верхних частот видеоспектра, ограничива)ощий степень допустимой апертурной коррекции.

Предлагаемый способ упрощает процесс ограничения частот и практически не внос)г1 фазовых искажений. Это достигается тем, что г электрический канал, полоса частот которого ограничивается, последовательно включают устрой TBo, состоящее из двух нараллсльных каналов, II одном из которых формируют на выходе сигнал, пропорциональный четной степени частоты и вычита)ощийся из сигнала второго канала таким образом, что разность »х равна нулю вблизи участка ограничиваемой полосы частот.

На чертеже приведена схема апертурного корректора с ограничением полосы частот при помощи арифметического Bhlчнтаппя из ot.t10!3ного сигнала, пропорционального квадрату частоты.

Первая лампа,,ll основного канала и канал двухкратного дифференцирования, состоящий из дифференцирующих цепей ClrILI u

С2гр- 2 и двух ламп Л II Л.-, составляют обычный апертурный корректо>., построенный по способу арифметического сложения основного сигнала с сигналом, пропорциональным квадрату частоты. Цепь задержки LC( служит для фазирования основного кацала с каналом второй произволной (квадрата частоты}, Частотная характеристика этого апертурного корректора представляется в виде а= — 1+ао .

Вторая лампа основного канала «74 и канал двухкратного дифференцирования, состоящий из дифференцирующих цепей C;;r3LI и Сяг47-4 и одной лампы Л5, составляя>т вторую часть схемы, в которой осуществляется арифметическое вычитание сигнала, пропорционального квадрату частоты из основного сигнала Частотная характеристика этой части пр< дставляется в виде ==-) -в6 . л iзо юз

Вторая l3cTI> схеAlbl QTJ1!I!3(.. T! о 1 схемы апеpT) 1эного ко1э1эекто1>а тем, что в канале двухкратного дифференцирования вместо двух ламп имеется одна лампа, благодаря чему и меняется знак при чл;не, пропорциональном квадрату частоты в выражении для частотной характеристики, Цепь задержки L C и в этой части схемы служит для фазирования основного канала с каналом второй производной. Вторая часть схемы включена последовательно с первой, и в качестве основного сигнала для нее служит выходной сигнал на выходе первой части схемы апертурного корректора. Частотная характеристика всей схемы является произведением частотных характеристик обеих частей схемы

; ==-ар=(1+ аб ).(1 — вУ), где 6 — нормированная частота.

В случае а)в частотная характеристика всей схемы будет при низких частотах мало отличаться от частотной характеристики нормального апертурного корректора с каналом второй производной. Затем с ростом частоты начинает все больше сказываться частотная характеристика второй части схемы, вначале замедляющая подъем общей ча стотной характеристики, а затем приводящая к падению частотной ха1 рактеристики до нуля при граничной частоте о, == . Выше этой

1 а граничной частоты частотная характеристика начинает вновь подн!! маться.

Если последовательно с описанной схемой с регулировкой коэффи циента в небольших пределах около некоторого значения в, будет

1 стоять фильтр низких частот, обрезающий частоты выше о, --, то

" вар фазовые искажения будут иметь место только вблизи границы полосы

,,, где уровень спектральных составляющих видеосигнала будет достаточно мал. Все устройство в целом при плавной регулировке коэф фициента, например, при помощи изменения сеточного смещения лампы

Л5, будет представлять собой апертурный корректор с плавнои регули ровкой полосы частот, практически без фазовых искажений в предела., регул и р уе мой полосы ч астот.

Предмет изобретения

Способ ограничения полосы частот с минимальными фазовыми искажениями, отличающийся тем, что, с целью упрощения процесса ограничения, в электрический канал, полоса частот которого ограничивается, последовательно включают устройство, состоящее из двух параллельных каналов, в одном из которых формируют на выходе сигнал, пропорциональный четной степени частотами вычитающийся из сигнала второго канала таким образом, что разность их равна нулю вблизи участка ограничиваемой полосы частот,
