Класс 21е, 2оз

21е, Зог

21е, 25о1

Жв 130109

СССР

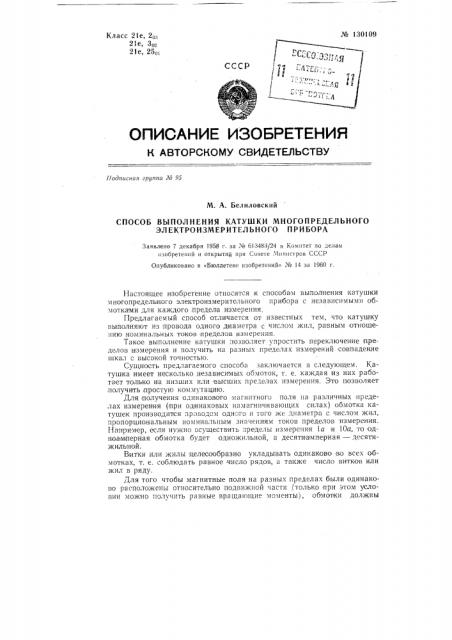

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТО РСКО МУ СВИДЕТЕЛЬСТВУ!!одпасная группа Л3 95

М. А. Белиловский

СПОСОБ ВЫПОЛНЕНИЯ КАТУШКИ МНОГОПРЕДЕЛЬНОГО

ЭЛЕКТРОИЗМЕРИТЕЛЬНОГО ПPИБОРА

Заявлено 7 декабря 1958 г. за № б!3483/24 в Комитет по делам изобретений II открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 14 за 1960 r.

Настоящее изобретение относится к способам выполнения катушки многопредельного электроизмерительного прибора с независимыми обмотками для каждого .предела измерения, Предлагаемый способ отличается от известных тем, что катушку выполняют из провода одного диаметра с числом жил, равным отношению номинальных токов пределов измерения.

Тако е выполнение катушки;юзволяет упростить переключение пределов измерения и получить на разных пределах измерений совпадение шкал с высо1сой точностью.

Сущность предлагаемого способа заключается в следующем. Катушка имеет несколько независимых обмоток, т. е. каждая из них работает только на низших или высших пределах измерения, Это позволяет .получить, простую коммутацию.

Для получения одинакового магнитного поля па различных пределах измерения (при одинаковых намагничивающих силах) обмотка катушек производится проводом одного и того >ке диаметра с числом жил, пр|опорциональным номинальным значениям токов пределов измерения.

Например, если нужно осуществить пределы измерения 1а и 10а, то одноамперная обмотка будет одножильной, а десятиамперная — десятижильной.

В итки или жилы целесообразно укладывать одинаково во всех обмотках, т. е. "îáëþäàòü равное число рядов, а также число витков или жил в ряду.

Для того чтобы магнитные поля на разных пределах были одинако1уо расположены относительно подвижной части (только при этом условии можно получить равные вращающие моменты1, обмотки должны № 130100(IIpåäìст изобретения

1. Способ выполнения катушки многопредельного злектроизмеритсчьного прибора с независимыми обмотками для каждого,предез(а измерения, о тлич а ю щи и ся тем, что, с целью упрощения переключения пределов измерения и повышения точности совпадения шкал, катушку выполняют из провода одного диаметра с числом жил, равным отношению номинальных токов пределов измерения.

2. Способ по п. l, отл ич а ю щ и йс я тем, что укладку обмоток всех пределов измерения производят с одинаковым количеством рядов и числом жил в ряду, а обмотки сскционируют и располагают поочередно так, чтобы создаваемые ими чагнитные поля имели одинаковую конфигураци(о на всех пределах нзчерения, Редактор В. М. Паркес

Техред А, Л. Сссина

Корректор А. И Блеус

Зак. 5(74 Цена 25 коп. Тираж 1000

Поди, к пои. 7Л 1-60 г. Формат бумаги 70X 108(/(г, Объем 0,17 п. л.

Информационно-издательский отдел Комитета по делам изобретений и открыт:(и при Совете Министров СССР, Москва, Центр, М. Черкасский пер., д. 2/6.

Типографии Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Псгровка, 14. изготовляться сскциони1эованнь(х(и и располагаться так, чтобы катушки, в которых сначала наматывается сскция низшего предела, и катушки, в которых сначала наматывается секция высшего предела, устанавливались поочередно.

Предлагаемый способ не исключает»озможностп получения приооров с числом предсло» более д(зух. Если, напрю(ер, нужно получить четыре предела с номинал.(ьных(и токами 1, 2, 10 и 20а, то первый и тре тий п . е;(е. (ы 170 13 (аются "a счет прях(специя предлагас 1! Ого способа, а второй и чет»ертьш — за счст соот»стст»укнцего псрекл(очсния секций обмоток ((b(c(((e(.o и низшего предело» с последовательного соединения на параллельное. И в этом сг(м (ае в;ледствие независимости обмоток ни(зших (и высших .тредсло» коммутация остается простой и может быть осущест»ле((а при помощи наиболее надежно1о штепсельного переключателя.
