Устройство для кормления животных

Устройство для кормления животных

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству. Цель изобретения - расширение эксплуатационных возможностей. Устройство содержит установленные на направляющих посредством колес кормушки 3, снабженные паровым коллектором 6 и электрической изгородью 7 с механизмом 8 натяжения и чехлом. Корм загружается в кормушки 3 мобильным кормораздатчиком и зачехляется , после чего подвергается химической или тепловой обработке и по направляюш.им через развилку подается в животноводческое помещение. 1 з.п. ф-лы, 3 ил. (/) С оо 05 05 Фиг. 2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ш 4 А 01 5 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ б 7 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3957504/,30-15 (22) 24.09.85 (46) 07.04.87. Бюл. № 13 (75) В. Д. Дьяков (53) 631.22 (088.8) (56) Меллер А., Хейниг В. Постройки и оборудования для содержания крупного рогатого скота. — М.: Колос, 1974, с, 227, рис. 210.

Авторское свидетельство СССР № 676246, кл. А 01 К 1/00, 1975. (54) УСТРОЙСТВО ДЛЯ КОРМЛЕНИЯ

ЖИВОТНЫХ.Л()„„1301366 А1 (57) Изобретение относится к сельскому хозяйству. Цель изобретения — расширение эксплуатационных возможностей. Устройство содержит установленные на направляющих посредством колес кормушки 3, снабженные паровым коллектором 6 и электрической изгородью 7 с механизмом 8 натяжения и чехлом. Корм загружается в кормушки 3 мобильным кормораздатчиком и зачехляется, после чего подвергается химической или тепловой обработке и по направляющим через развилку подается в животноводческое помещение. 1 з.п. ф-лы, 3 ил.

1301366

Формула изобретения

Il и — — п

Риг. /

Составитель А. Зелепукин

Редактор JI. Лангазо Техред И. Верес Корректор М. Демчик

Заказ 920/2 Тираж 630 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к сельскому хозяйству, в частности к устройствам для кормления животных.

Цель изобретения — расширение эксплуатационных возможностей.

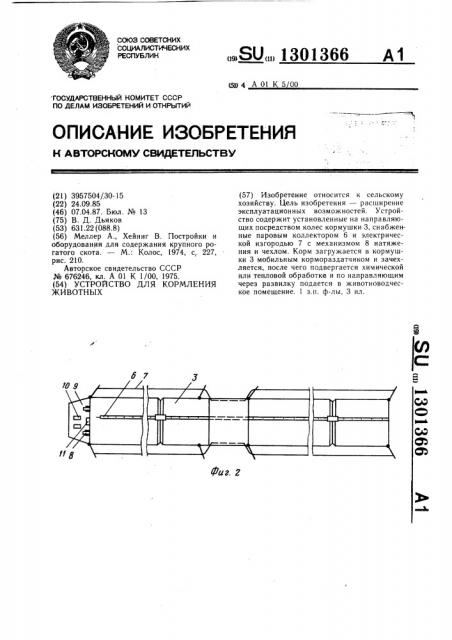

На фиг. 1 изображено животноводческое помещение, разрез; на фиг. 2 — устройство для кормления, вид сверху; на фиг. 3 — то же, вид сбоку.

Устройство для кормления животных содержит направляющие 1, имеющие развилку

2, на одной из веток которой установлено устройство для кормления, идентичное данному, имеющее кормушку 3, которая расположена на платформе 4 с колесами 5 и снабжена паровым коллектором 6, а по бокам — электрической изгородью 7, выполненной в виде троса с натяжным механизмом 8, площадку 9 управления, на которой устанавливают педали тормоза 10, двухконтахтное электромагнето 11 и механизм 8 натяжения.

Кроме того, устройство имеет центральный паропровод 12 с краном 13 забора пара и мобильный кормораздатчик 14, путь разгрузки которого показан пунктирной линией (фиг. 1).

Устройство для кормления животных работает следующим образом.

В то время как животные поедают корм из кормушек 3 устройства для кормления, находящегося в животноводческом помещении, с помощью мобильного кормораздатчика 14 производится загрузка корма в кормушки 3 устройства для кормления, находящегося вне помещения, после чего производят химическую и тепловую обработки корма. Для этого используют паровой коллектор 6, который подсоединяют через заборный кран 13 к центральному паропроводу 12. Во время обработки корма кормушки зачехляются.

После поедания животными корма из устройства для кормления, находящегося в животноводческом помещении, оно по направ10 ляющим 1 через развилку 2 выдвигается на свободные ветки направляющих 1 из помещения. Для того, чтобы животные не могли поедать корм во время движения и получить травму, перед въездом в помещение механизмом 8 натягивают троса электрической изгороди 7, которая получает питание от электромагнето 11, связанного с колесами 5.

1. Устройство для кормления животных, содержащее установленную между смежными рядами .боксов на опорах качения с возможностью горизонтального перемещения кормушку, отличающееся тем, что, с целью

25 расширения эксплуатационных возможностей, оно снабжено размещенным по всей длине устройства паровым коллектором и электрической изгородью, которая установлена с возможностью перемещения по высоте и имеет чехол.

2. Устройство по п. 1, отличающееся тем, что оно снабжено расположенной в передней части площадкой управления.
