Реферат



Изобретение относится к металлообработке и может быть использовано для обработки продольных кромок под сварку конических или цилиндрических обечаек, например, на горизонтально- . расточных станках. Цель изобретения - расширение технологических возможностей и повышение точности обработки за счет равномерного усилия закрепления . Устройство для закрепления тонкостенных заготовок при обработке состоит из основания 1, стойки 6 со скобообразными держателями 7, связанными двуплечими рычагами 8, снабженными приводом, и оправки 2. Двуплечие рычаги 8 снабжены средством для их поперечного свободного перемещения относительно оправки 2, выполненным в виде фиксирующих штырей , связанных со стойкой 6 посредством скобообразных держателей 7, и поворотных втулок, установленных в двуплечих рычагах 8, снабженных поперечными пазами для размещения осей и шарнирно закрепленных зажимных элементов, а привод выполнен в . виде гидроцилиндра, шток и корпус которого шарнирно соединены с двуплечими рычагами. 3 з.п. ф-лы, 3 ил. S (/) ff - / 12. ю :п эо иг. f

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) А1 (5D 4 В 23 С 3 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BT0PCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3723559/25-08 (22) 22.02.84 (46) 07.04,87. Бюл. ¹ 13 (72) Л.А. Овечкин (53) 621.914.32-621.791.94.03(088.8) (56) Авторское свидетельство СССР № 401460, кл. В 23 К 37/04, 1971. (54) УСТРОЙСТВО ДЛЯ ЗАКРЕШП ".НИЯ (57) Изобретение относится к металлообработке и может быть использовано для обработки продольных кромок под сварку конических или цилиндрических обечаек, например, на горизонтальнорасточных станках. Цель изобретениярасширение технологических возможностей и повышение точности обработки за счет равномерного усилия закрепления. Устройство для закрепления тонкостенных заготовок при обра. ботке состоит из основания 1, стойки 6 со скобообразными держателями

7, связанными двуплечими рычагами 8, снабженными приводом, и оправки 2.

Двуплечие рычаги 8 снабжены средством для их поперечного свободного перемещения относительно оправки 2, выполненным в виде фиксирующих штырей, связанных со стойкой 6 посредством скобообразных держателей 7, и поворотных втулок, установленных в двуплечих рычагах 8, снабженных поперечными пазами для размещения осеч и шарнирно закрепленных зажимных элементов, а привод выполнен в виде гидроцилиндра, шток и корпус которого шарнирно соединены с двупле чими рычагами. 3 з.п. ф-лы, 3 ил.

1 13015

Изобретение относится к металлообработке и может быть использовано для обработки продольных кромок под сварку конических и цилиндрических обечаек. 5

Цель изобретения — расширение технологических возможностей и повышение точности при обработке за счет равномерного усилия закрепления.

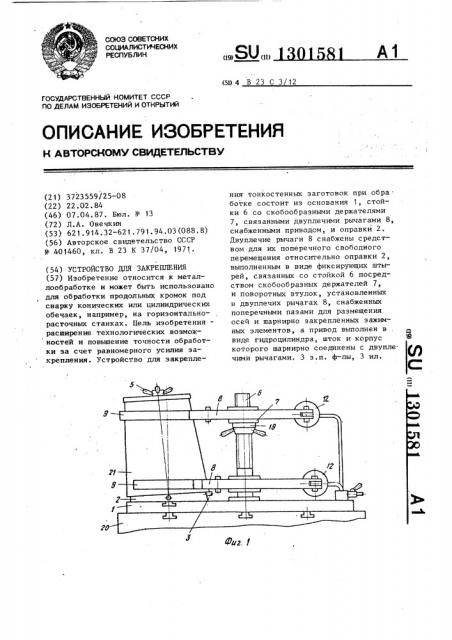

На фиг. 1 изображено устройство, 1О общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез А-А на фиг. 2.

Устройство состоит иэ основания 1, сменной оправки 2, установленной и зафиксированной на основании 1 посредством базовых опор 3, прижимной шайбы 4 и гайки 5, стойки 6, на которой имеются скобообразные держа— тели 7, в концах которых установлены 20 двуплечие рычаги 8, на переднем конце которых выполнены полукольца 9, соединенные между собой шарнирно осью 10. На внутренней стороне полуколец 9 шарнирно закреплены зажимные

25 элементы 11. Концы двуплечих рычагов

8 шарнирно связаны с гидроцилиндром

12, имеющим пружину 13, шток 14 и поршень со штоком 15.

Двуплечие рычаги 8 соединены со скобообразными держателями 7 средством 16, обеспечивающим их поперечное свободное перемещение относительно оправки 2 и выполненным в виде поворотной втулки с кольцевым пазом 35 по наружной поверхности и продольным осевым пазом 17 по торцу, в котором размещена ось 18 скобообразных держателей 7. Верхний скобообразный держатель 7 снабжен средством для пе- 40 ремещения по стойке 6, выполненным в виде гайки 19 и винта.

Устройство основанием 1 устанав- ливается на стол 20 горизонтально- 45 расточного станка. На основание 1 устанавливается сменная оправка 2, наружный профиль которой соответству. ет профилю и размерам обрабатываемой обечайки 2 1, которая надевается на оправку 2 и поджимается к базовым опорам 3 гайкой 5 через прижимную . шайбу 4. Затем подается рабочее давление в полости гидроцилиндров 12, при этом сжимается пружина 13, шток

14 корпуса гидроцилиндра 12 и его поршень со штоком 15 двигаются в противоположных направлениях, воздействуя через двуплечие рычаги 8, сред81 2 ство 16 их поперечного свободного перемещения, оси 18, полукольца 9, шарнирную ось 10 и зажимные элементы

11 на обечайку 21, плотно прижимая ее к поверхности оправки 2.

Средство 16 поперечного свободного перемещения двуплечих рычагов 8, поворачиваясь относительно оси 18 скобообразного держателя 7, обеспечивает самоустановку полуколец 9 с зажимными элементами 11 относительно образующей поверхности обрабатываемой обечайки 21.

Затем вертикальной подачей планшайбы станка производится обработка по установу одной кромки обечайки, вторая кромка обечайки обрабатывается аналогично первой, только предварительно разворачивается стол станка с устройством на заданный угол, равный ширине реза между кромками обечайки.

Раскрепление обечайки производится в обратном направлении. Переключением крана сбрасывается давление гидростанции, под действием пружины

13 поршень со штоком 15 и корпус гидроцилиндра 12 со штоком 14 двигаются в обратном направлении, увлекая при этом за собой двуплечие рычаги 8, при этом полукольца 9 с зажимными элементами 11 расходятся в противоположные стороны относительно оси 10, освобождая обработанную обечайку 21.

Формула и з о б р е т е н и я

1. Устройство для закрепления, содержащее основание, на котором установлена стойка, подвижно соединенная с рычагами, шарнирно связанными между собой и снабженными зажимными элементами и силовым приводом, о тл и ч а ю щ е е с я тем; что, с целью расширения технологических возможностей и повышения точности при обработке за счет равномерного усилия закрепления, оно снабжено оправкой и средством для поперечного свободного перемещения рычагов относительно оправки, причем силовой привод установлен с возможностью свободного перемещения относительно основания.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что средство для поперечного свободного перемещения выполнено в виде осей, связанных со стойкой посредством держателей и поворотных втулок, установленных в

1301581

ff Риг г

Фию. 3

Составитель А. Коломенцев

Техред А. Кравчук едактор А. Козориз

Корректор Л. Пилипенко

Заказ 1180/13

Тираж 976 Подписное

ВНИИПИ Государственного комитета СССР. по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 (роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 рычагах и снабженных поперечными пазами для размещения осей.

3. Устройство по п. 1, о т л ич а ю щ е е с я тем, что зажимные элементы шарнирно закреплены íà рычагах.

4. Устройство по и. 1, о т л ичающе е с я тем, что силовой привод выполнен в вице гидроцилиндра, шток и корпус которого шарнирно соединены с рычаг ами.
