Реферат



Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления деталей на металлорежущих станках при обработке поверхностей, заданных угловыми координатами, л позволяет повысить точность установки деталей путем выполнения ползуна с двумя подвижными губками, а корпуса - с двумя неподвижными губками. На корпусе 1 выполнены рабочая 2 и оппозитно ей расположенная дополнительная 3 неподвижные губки, которые имеют базовые поверхности Б и В. Губки 2 и 3 образуют продольный паз 4. Перпендикулярно продольному пазу 4 в губках 2 и 3 корпуса 1 вьтолнен поперечный паз 5, в котором размещен ползун 6 с рабочей 7 и оппозитно ей расположенной дополнительной 8 подвижными губками . 4 ил. s (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) (51)4 В 23 3 06

«««»»

ll Я (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 ф» .с»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3883282/25-08 (22) 12 ° 04.85 (46) 07. 04. 87. Бюл. ¹ 13 (71) Рязанский филиал Государственного проектно-технологического и экспериментального института Оргстанкинпром" ,(72) И.В.Гладышев и M.Н.Морозова (53) 62. 229. 329 (088. 8) (56) Радченко В.М. и др. Станочные приспособления в машиностроении.—

N. Машгиз,1952, с. 354, фиг. 293. (54) ЗАЖИМНОЕ УСТРОЙСТВО (57) Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления деталей на металлорежущих станках при обработке поверхностей, заданных угловыми координатами, 1 позволяет повысить точность установки деталей путем выполнения ползуна с двумя подвижными губками, а корпуса — с двумя неподвижными губками. На корпусе 1 выполнены рабочая 2 и оппозитно ей расположенная дополнительная 3 неподвижные губки, которые имеют базовые поверхности Б и В. Губки 2 и 3 образуют продольный паз 4. Перпенди" кулярно продольному пазу 4 в губках

2 и 3 корпуса 1 выполнен поперечный паз 5, в котором размещен ползун 6 с рабочей 7 и оппозитно ей расположенной дополнительной 8 подвижными губками. 4 ил.

Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления деталей на металлорежущих станках при обработке поверхностей, заданных угловыми координатами.

Цель изобретения — повышение точности установки деталей эа счет выполнения ползуна с двумя подвижными губками, а корпуса — с двумя неподвижными губками.

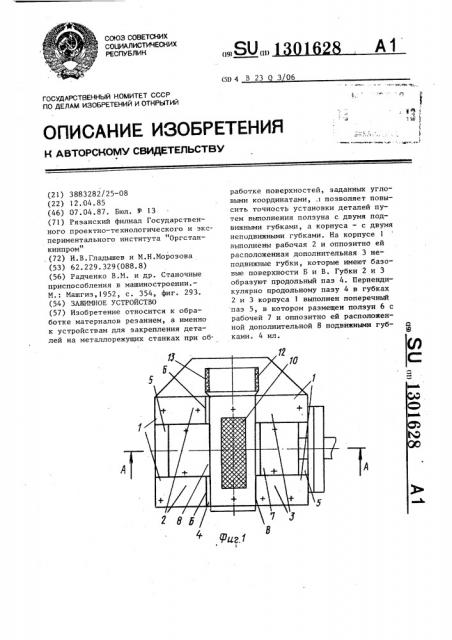

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1, на фиг. 3 — устройство

С; при обработке одной поверхности детали, общий вид; на фиг. 4 — то же, при обработке другой поверхности детали.

Устройство содержит корпус 1 с рабочей 2 и оппозитно расположенной ей дополнительной 3 неподвижными губками, образующими продольный паз 4.

Губки 2 и 3 имеют базовые поверхности Б и В. Перпендикулярно продольному пазу 4 в каждой губке выполнен поперечный паэ 5, разделяющий каждую неподвижную губку 2 и 3 на две симметрично расположенные части. В поперечном пазу размещен ползун 6 с рабочей 7 и оппозитно ей расположенной дополнительной 8 подвижными губками с ходовым винтом 9. Поверхность 10 детали 11, а также ее поверхности 12 и 13 заданы относительно друг друга угловыми координатами. Корпус 1 крепится к основанию 14 и снабжен установочным элементом с базовой поверхностью 15. Подвижные губки 7 и 8 взаимодействуют с деталью 11 поверхностями 16 и 17.

Устройство работает следующим образом.

Для первоначального образования базовой поверхности 10 (лыски) обрабатываемую деталь 11 устанавливают между губками 2 и 3 и, вращением винта 9, прижимают ее одной иэ под1628 2 вижных 7 или 8 и одной из неподвижных 2 или 3 губок. После обработки базовой поверхности 10 деталь 11 раскрепляют винтом 9 и разворачивают

5 так, чтобы базовая поверхность 10 соприкасалась с одной из подвижных губок 7 или 8, а одна из обрабатываемых поверхностей находилась в плоскости резания фрезерного, шлифовального или другого станка (на чертеже не показаны). Например,для обработ— ки поверхности 12 необходимо деталь о развернуть на 90 . На поверхность

15 укладывают деталь 11 с базовой поверхностью 10, повернутой к подвижной губке 8 (фиг. 3).

После обработки поверхности 12 деталь раскрепляют и поворачивают воо круг своей оси на 180 так, чтобы поверхность 13 находилась в плоскости резания, а подвижная губка 7 поверхностью 17 прижималась к базовой поверхности 10. В таком положении

25 деталь 11 зажимают винтом 9 и обрабатывают поверхность 13 (фиг. 4).

Подвижные губки 7 и 8 выполнены съемными и при необходимости обра ботки различных по расположению и углу наклона поверхностей деталей

10 могут быть заменены на другие. ,Формула изобретения

Зажимное устройство, содержащее

35 корпус с рабочей неподвижной губкой и размещенньпл на ходовом винте ползун с рабочей подвижной губкой, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности установки деталей, корпус снабжен оппозитно расположенной относительно рабочей неподвижной губки дополнительной неподвижной губкой, при этом ползун снабжен оппозитно расположенной от45 носительно подвижной губки дополнительной подвижной губкой и размещен в выполненном в неподвижных губках поперечном, пазу.

1301628
