Реферат



Класс 35b, 3,з СССР

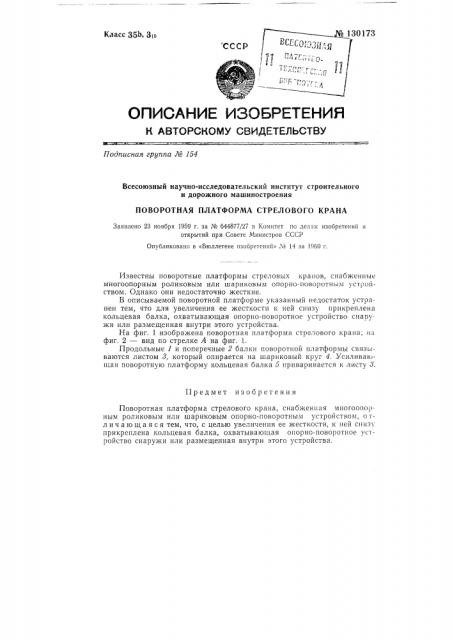

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа И 154

Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения

ПОВОРОТНАЯ ПЛАТФОРМА СТРЕЛОВОГО КРАНА

Заявлено 23 ноября 1959 r. за № 644877)27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Хо 14 за 1960 г.

Известны поворотные платформы стреловых крапов, снабженные многоопорным роликовым или шариковым опорно-поворотным устройством. Однако они недостаточно жесткие.

В описываемой поворотной платформе указанный недостаток устранен тем, что для увеличения ее жесткости к ней снизу прикреплена кольцевая балка, охватывающая опорно-поворотное устройство снаружи или размещенная внутри этого устройства.

На фиг. 1 изображена поворотная платформа стрелового крапа; па фиг. 2 — вид по стрелке А на фиг. 1.

Продольные 1 и поперечные 2 балки поворотной платформы связываются листом 8, который опирается на шариковый круг 4. Усиливакщая поворотную платформу кольцевая балка 5 приваривается к листу 8.

Предмет изобретения

Поворотная платформа стрелового крана, снабженная многоопорным роликовым или шариковым опорно-поворотным устройством, отл и ч а ю щ а я с я тем, что, с целью увеличения ее»ей снизу прикреплена кольцевая балка, охватывающая опорно-поворотное устройство снаружи или размещенная внутри этого устройства.
