Способ получения термочувствительного керамического материала

Способ получения термочувствительного керамического материала

Иллюстрации

Показать все

Реферат



Изобретение относится к изготовлению термочувствительных элементов, используемых в высокочастотном диапазоне в области радиотехники и электроники . Цель изобретения - получение линейной зависимости диэлектрической проницаемости материала состава CdjNbj О в интервале температур -60... + 10 С, для чего исходные компоненты смешивают, формуют, спекают и подвергают дополнительной термообработке ;прн давлении 35-50 кбар и . температуре 800-900 С. 1 табл.

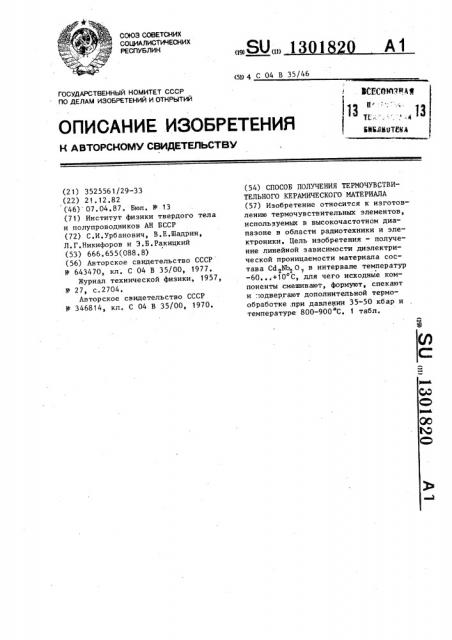

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 С 04 В 35/46

ВСЕСОМЩА g

)3,,.,; „д внык()иц

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3525561/29-33 (22) 21. 12.82 (46) 07.04.87. Бюл. Р 13 (71) Институт физики твердого тела и полупроводников АН БССР (72) С.И.Урбанович, В.Е.Шадрин, Л.Г.Никифоров и Э.Б.Ракицкий (53) 666.655(088.8) (56) Авторское свидетельство СССР

)Ф 643470, кл. С 04 В 35/00, 1977.

Журнал технической физики, 1957, )1 27, с.2704.

Авторское свидетельство СССР

Р 346814, кл. С 04 В 35/00, 1970. (54) СПОСОБ ПОЛУЧЕНИЯ ТЕРМОЧУВСТВИТЕЛЬНОГО КЕРАМИЧЕСКОГО МАТЕРИАЛА (57) Изобретение относится к изготовлению термочувствительных элементов, используемых в высокочастотном диапазоне в области радиотехники и электроники. Цель изобретения — получение линейной зависимости диэлектрической проницаемости материала состава Cd Nb О„ в интервале температур

-60...+10 C для чего исходные компоненты смешивают, формуют, спекают и -юдвергают дополнительной термообработке,при давлении 35-50 кбар и температуре 800-900 С. 1 табл.

1301820

Формула и зобр ет ения

ПредлагаеМйй 35

900 4 620 1,1 680

3 60... +10

7 -60„.+10

0,3 -60...+10

1, 6 16аеетсе 0,9 Нет

0,9 Н

3,0 -"- 0,9 Нет

40 800 15 610 1 О 660

50 900 5 680 18 720

Неее стный

Са„НЬ,О 1.10 4

Нет 20 Отсутствует

1,2 Нет

1100 150 470 0 8 620

Составитель Н,Соболева

Редактор Н.Бобкова Техред А.Кравчук Корректор С.Шекмар

Тираж 588 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Заказ 1189/25

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

Изобретение относится к области получения керамики для изготовления термочувствительных элементов, используемых преимущественно в высокочастотном диапазоне в радиотехнике и электронике.

Цель изобретения — получение линейной зависимости диэлектрической проницаемости от температуры в интервале температур -60...+10 С.

Керамический материал получают смешиванием исходных компонентов, взятых в стехиометрическом соотношении, отвечающем составу Cd МЬ О. формованием заготовки, ее обжигом и дополнительной термообработкой при давлении 30-50 кбар.

Свойства материала, полученного предлагаемым способом, в зависимости от температуры и времени повторной те рмо о бр аб о тки прин еде ны в таблице.

Способ получения термочувствительного керамического материала состава

10 Сд МЬ О„путем смешивания оксидов формования и спекания, отличающийся -т тем, что, с целью получения линейной зависимости диэлектрической проницаемости от температуры в -интервале

О

-60...+10 С, материал подвергают дои олни тель ной термообр або тке при давлении 30-50 кбар и температуре 800900 С.
