Устройство для тепловой обработки движущихся текстильных тканей врасправку под натяжением или в свободном состоянии

Устройство для тепловой обработки движущихся текстильных тканей врасправку под натяжением или в свободном состоянии

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,80„„1301887 А1 (50 4 П 06 В 3/12

ЭСЕСОВЦ)3о,ц т ;,. -,.„13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

SgF4i80TIMA

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

2У

ss

Ã7

И

И

t2

©!! !

7!7 7 5 7 Од57 7 !Р

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (89) 141690 DD (21) 7771055/28-12 (22) 05.02.80 (31) И D 06 В/211484 (32) 09.03.79 (33) DD (46) 07.04.87. Бюл У 13 (71) ФЕБ Робур-Верке Циттау и Верк дес Комбинатес ИФА (DD) (72) Голбс Гюнтер, Грейф Штеффен, Кирше Йохен и Ренгер Зигфрид (DD) (53) 677.057.4 (088.8) (54)(57) 1. УСТРОЙСТВО ДЛЯ ТЕПЛОВОЙ

ОБРАБОТКИ ДВИЖУЩИХСЯ ТЕКСТИЛЬНЫХ

ТКАНЕЙ ВРАСПРАВКУ ПОД НАТЯЖЕНИЕМ ИЛИ

В СВОБОДНОМ СОСТОЯНИИ, содержащее тянульные ролики, смонтированные в камере направляющие ролики для петлеобразной проводки ткани и располо5 22 4 ЮЯФ Ф женные под ними приводные барабаны, образующие на входе и выходе с ленточным транспортером шахту для проводки ткани в свободном состоянии и имеющие торцовые диски, контактирующие с ленточным транспортером,-о тл и ч а ю щ е е с я тем, что оно имеет расположенное после ленточного транспортера, по ходу движения ткани, приспособление для предотвращения скапливания ткани при ее проводке в свободном состоянии, роликовый компенсатор и конечные выключатели, установленные в крайних поло-. жениях роликового компенсатора для проводки ткани под натяжением, при этом торцовые диски на каждом барабане смонтированы с возможностью . разъединения с обечайкой барабана.

1301887

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что конечные выключатели связаны с тянульными роликами устройства для обеспечения регулирования скорости движения ткани при проводке ее под натяжением.

Изобретение относится к текстильной промышленности и касается устройства для отделки врасправку в основном текстильных полотен, например, в атмосфере пара. 5

Известно устройство для тепловой обработки движущихся текстильных полотен врасправку под натяжением или в свободном состоянии, содержащее тянульные ролики, смонтированные в ка-. 10 мере направляющие ролики для петлеобразной проводки ткани и расположенные под ними приводные барабаны, образующие на входе и выходе с лен- . точным транспортером шахту для проводки ткани в свободном состоянии и имеющие торцовые диски, контактирующие с ленточным транспортером (патент ФРГ У 1410076, кл. 8а 9/60,1968).

Недостатком известного устройст- 20 ва является то, что выборочный пере-. ход от частично под натяжением, частично в свободном состоянии перемещения полотна ткани, но только под натяжением,перемещение полотна ткани беэ повторной заправки полотна ткани является невозможным.

Целью изобретения является устройство, которое позволяет как под натяжением, так и в свободном состоянии перемещение полотна. ткани:

Выборочно имеется возможность только под натяжением перемещение полотна без повторной заправки. Натяжение полотна ткани во время перемещения 35 может быть минимальным.

Поставленная цель достигается тем, что устройство имеет расположенное после ленточного транспортера по ходу движения ткани приспособле- 40 ние для предотвращения скапливания ткани при ее проводке в свободном состоянии, роликовый компенсатор и конечные выключатели, установленные

3. Устройство по п.1, о т л и ч аю щ е е с я тем, что конечный выключатель связан с приспособлением для предотвращения скапливания ткани для обеспечения останова устройства при проводке ткани в свободном состоянии. в крайних положениях роликового компенсатора для проводки ткани под натяжением, при этом торцовые диски на каждом барабане смонтированы с возможностью разъединения с обечайкой барабана.

Конечные выключатели связаны с тянульными роликами устройства для обеспечения регулирования скорости движения ткани при проводке ее под натяжением.

Конечный выключатель связан с приспособлением для предотвращения скапливания ткани для обеспечения останова устройства при проводке ткани в свободном состоянии.

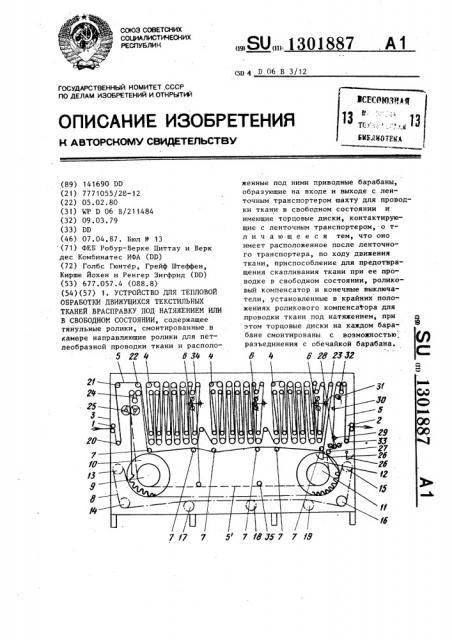

На чертеже показано предлагаемое устройство, продольный разрез.

В камере З,-закрытой от тянульных роликов 1 и 2 ткани, в ее верхней части расположено определенное число приводимых направляющих роликов 4 для петлеобразной проводки ткани 5. Между направляющими роликами 4 предусмотрены роликовые компенсаторы 6 в качестве органа регулирования скорости перемещения ткани в соответствии с натяжением материала. Непосредственно под направляющими роликами 4 находится определенное число направляющих роликов 7.

В нижней части камеры 3 находи ся ленточный транспортер 8 для свободного перемещения ткани 5. B начале свободного перемещения ткани 5 расположен приводимый в действие приводной барабан 9 с торцовыми дисками 10, а у другого конца — приводной барабан 1 1 с торцовыми дисками

12. Приводные. барабаны 9 и 11 шире, чем ткань 5.

Ленточный транспортер 8 монтирован на спаренных торцовых дисках 10 или 12. Торцовые диски 10 и 12 сое1301887 теля.

Составитель А.Романова

Редактор И.Шулла Техред М.Ходанич корректор М.Самборская

Заказ 1195/28 Тираж 420 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r.Óæãoðîä, ул. Проектная, 4

3 динены с приводными барабанами 9 или

11 с возможностью расцепления. Кроме торцовых дисков 10 и 12 ленточный транспортер 8 опирается на ролики

13-16, расположенные слева от торцо- 5 вого диска 10 или справа от торцового диска 12, а своей нижней ветвью— на направляющие ролики 17-19.

Устройство работает следующим образом. f0

Ткань 5 поступает через тянульные ролики 1 в камеру 3 и через направляющие ролики 20-22 достигает под натяжением перемещения ткани, вызванного направляющими роликами 4, с помо- f5 щью роликовых компенсаторов 6. Через другой приводной ролик 23 и направляющий ролик 7 ткань 5 проводится назад при натяжении. После прохождения натяжного ролика 24 20 тянульными роликами 1 и 2 ткань 5 укладывается петлями в короткую шахту, образованную ленточным: транспортером 8 и приводным барабаном 9 с торцовыми дисками 10. Торцовые дис- 25 ки соединены с приводным барабаном 9.

Приводной барабан 9 с торцовыми дисками 10 и с его ленточным транспортером 8 приводится в движение в соответствии со скоростью перемещения 30 ткани.В свободном состоянии уложенная в петли ткань 5 захватывается ленточным транспортером 8 и приводным барабаном 9, при этом поворачивается о приблизительно на 90 и верхней ветвью ленточного транспортера 8 транспортируется дальше к приводному барабану 11 и торцовым дискам 12. Приводной барабан 11 с торцовыми дисками

12 образует вместе с ленточным транс-4р портером 8, как при укладке ткани 5 на ленточный транспортер 8, подвиж-. ную шахту.

Уложенные петли ткани поворачиваются в конце ленточного транспорте- 45 ра 8 еще раз на 90 . С целью сигнализации возможного перемещения в свободном состоянии перемещения ткани со стороны выхода перемещения ткани, слева и справа над приводным барабаном 11 предусмотрено приспособление 26 для предотвращения скапливания ткани при ее проводке в свободном состоянии. Ткань 5 снимается через направляющий ролик 27 и качающийся ролик 28. Роликовый компенсатор 28 взаимодействует с двумя выборочно включаемыми конечными выключателями. B результате выбранного частично под натяжением, частично в свободном состоянии перемещения ткани включается конечный выключатель и роликовый компенсатор 28 работает как предохранитель коротких ходов ткани 5. Ткань 5 поступает через шпарутку 29 к поворотному натяжному приспособлению с одним прямым и одним изогнутым стержнем 30 и 31, чтобы затем через натяжной ролик 32, приводной ролик 33 и тянульные ролики 2 выйти из устройства.

Если ткань 5 особенно чувствительна к сминанию, может обрабатываться только под натяжением в устройстве, то ткань 5 проходит нижнюю часть устройства без укладки на ленточный транспортер 8. Для этого выключается мотовило 25, а торцовые диски 10 и

12 отцепляются от приводных барабанов 9 или 11. Ленточный транспортер

8 останавливается. Приводные барабаны 9 и 11 продолжают работать. Ткань

5, начиная с натяжного ролика 24, проходит путь, обозначенный на чертеже прерывистой линией и цифрой 5, через приводной барабан 9, направляющие ролики 34 и 35 и приводной барабан 11. Роликовый компенсатор регулирует при таком перемещении ткани скорость ее прохождения. Для этого включены оба конечных выключа
