Металлическое пролетное строение

Металлическое пролетное строение

Иллюстрации

Показать все

Реферат



Изобретение относится к мостостроению и может быть использовано в пролетных строениях со сквозными фермами средних и больших пролетов. Целью изобретения является повышение эксплуатационной надежности и долговечности поперечных балок проезжей части, а также упрощение конструкции узлов ферм. Поперечные балки 2 моста, размещенные в узлах ферм, выполнены коробчатыми трапецеидального поперечного сечения и в каждом узле прикреплены к раскосам 4. Стенки поперечной балки 2 имеют взаимный наклон, соответствующий взаимному наклону сходящихся в узле раскосов 4. По высоте поперечные балки 2 установлены так, что верхняя полка балки примыкает снизу к верхнему поясу 5 фермы. 2 ил. со со о Vuz.2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК g 4 Е 01 D 9/ОО

ВСЕСОЩЩЦ

13,," ",,ц

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTQPCHOMY СВИДЕТЕЛЬСТВУ

ВЫБРАВ"; „"Ц

С 4

СР

CO

СР

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4006881/29-33 (22) 10.11.85 (46) 07.04.87. Бюл. № 13 (71) Научно-исследовательский институт мостов (72) А. Г. Доильницын и В. М. Фиш (53) 624.21.014 (088.8) (56) Протасов Г. К. и др. Металлические мосты. — М.: Транспорт, 1973, с. 158 †1.

Патент США № 3438076, кл. Е 01 D 15/12, 19/00, 1970. (54) МЕТАЛЛИЧЕСКОЕ ПРОЛЕТНОЕ

СТРОЕНИЕ (57) Изобретение относится к мостостроению и может быть использовано в пролетных

„„SU„„1301900 А1 строениях со сквозными фермами средних и больших пролетов. Целью изобретения является повышение эксплуатационной надежности и долговечности поперечных балок проезжей части, а также упрощение конструкции узлов ферм. Поперечные балки 2 моста, размещенные в узлах ферм, выполнены коробчатыми трапецеидального поперечного сечения и в каждом узле прикреплены к раскосам 4. Стенки поперечной балки 2 имеют взаимный наклон, соответствующий взаимному наклону сходящихся в узле раскосов 4.

По высоте поперечные балки 2 установлены так, что верхняя полка балки примыкает снизу к верхнему поясу 5 фермы. 2 ил.

1301900

Составитель В. Влохин

Редактор И. Шулла Техред И. Верее Корректор М. Пожо

Заказ 939!2 9 Тираж 489 Г1одписное

ВНИИПИ Государственного комитета СССР до делам изобрепний и открытий

113035, Москва, Ж вЂ” -35, Рау инская наб., д. 4!5

Производственно-полиграфическое предприятие, г. Ужгород, у.r. Проектная, 4

Изобретение относится к мостостроению и может быть использовано в пролетных строениях со сквозными фермами средних и больших пролетов.

Целью изобретения является повышение эксплуатационной надежности и долговечности поперечных балок проезжей части, а также упрощение конструкции узлов ферм.

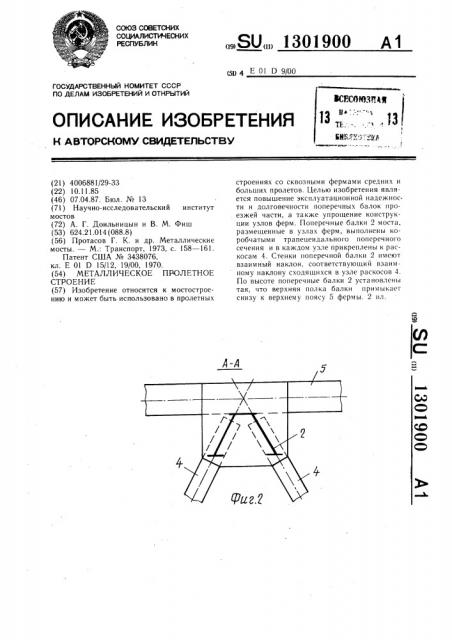

На фиг. 1 представлена верхняя часть пролетного строения, поперечный разрез; на фиг. 2 — сечение А-А на фиг. 1.

Пролетное строение содержит сквозные фермы 1 с ездой поверху, систему связей, поперечные балки 2 и расположенные над ними продольные балки 3. Поперечные балки размещены в узлах ферм 1, выполнены коробчатыми трапецеидального поперечного сечения и в каждом узле прикреплены к раскосам 4. Для возможности такого прикрепления стенкам поперечной балки 2 придан взаимный наклон, соответствующий взаимному наклону сходящихся в узле раскосов 4.

По высоте поперечные балки 2 установлены так, что верхняя полка балки примыкает снизу к верхнему поясу 5 фермы 1. Продольные балки 3 опираются на поперечные 2 через опорные части 6, причем на одной из поперечных балок установлены шарнирно неподвижные опорные части, а на остальных — шарнирно подвижные. Внутри поперечных балок 2 под опорными частями 6 размещены опорные диафрагмы 7.

Форяула изобретения

Металлическое пролетное строение, включающее сквозные фермы с ездой поверху, систему связей, поперечные балки в узлах ферм и продольные балки проезжей части, расположенные над поперечными, отличаюи4ееся тем, что, с целью повышения эксплуатационной надежности и долговечности поперечных балок, а также упрощения конструкции узлов ферм, поперечные балки выполнены коробчатыми трапецеидального поперечного сечения с верхней полкой, при20 мыкающей снизу к верхнему поясу ферм и ! с взаимным наклоном стенок, соответствующим взаимному наклону смежных раскосов ферм, а продольные балки оперты на поперечные через опорные части.
