Подпорная стенка

Подпорная стенка

Иллюстрации

Показать все

Реферат



Изобретение относится к области гидротехники , в частности к строительству береговых подпорных стенок, предназначенных для защиты основания от подмыва. Цель изобт ретения - снижение материалоемкости. Верхняя часть сооружения выполнена в виде консольной стенки 4, расположенной над вертикальной диафрагмой 1 и ограждающей обратную засыпку 5. Железобетонная плита 11расположена на слое податливого грунта 12и своим другим концом заанкерена в откос котлована 10. В бетонном слое плиты 11 выполнены поперечные деформационные швы 14. К тыльной грани консольной стенки 4 прикреплены расположенные в обратной засыпке 5 тяги 15, которые противополож ными концами с помощью анкеров 16 заанкерены в откос котлована 10, а по верху тяг 15 дискретно размещены поперечные элементы в виде балок 17. Под действием вертикальной и горизонтальной нагрузок и образующегося при этом бокового давления на основании котлована призма грунта основания оказывает горизонтальное сдвигающее давление на диафрагму 1. Этим сдвигающим силам препятствуют анкеры 7, заделанные в фундаментальную часть стенки и в основание котлована Ю. 1 з.п. ф-лы, 1 ил. с S Ь 1Г- СО о ;о о 4; /J

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<5 4 ?? 02 ?? 3>

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

S ф - .: .:.. гг

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,"ц.

К А BTOPGHOMV СВИДЕТЕЛЬСТВУ (21) 3989593/29-15 (22) 16. 12.85 (46) 07.04.87. Бюл. № 13 (71) Грузинский научно-исследовательский институт энергетики и гидротехнических сооружений (72) В. Ф. Илюшин, Г. К. Чумбуридзе и Л. Л. Кварацхелия (53) 627.2 (088.8) (56) Авторское свидетельство СССР № 718533, кл. Е 02 В 8/06, 1975.

Авторское свидетельство СССР № 977555, кл. Е 02 В 3/06, 1981. (54) ПОДПОРНАЯ СТЕНКА (57) Изобретение относится к области гидротехники, в частности к строительству береговых подпорных стенок, предназначенных для защиты основания от подмыва. Цель изоб-, ретения — снижение материалоемкости.

Верхняя часть сооружения выполнена в виде консольной стенки 4, расположенной над

ÄÄSUÄÄ 1301904 А1 вертикальной диафрагмой 1 и ограждающей обратную засыпку 5. Железобетонная плита

11 расположена на слое податливого грунта

12 и своим другим концом заанкерена в откос котлована 10. В бетонном слое плиты

11 выполнены поперечные деформационные швы 14. К тыльной грани консольной стенки

4 прикреплены расположенные в обратной засыпке 5 тяги 15, которые противополож ными концами с помощью анкеров 16 заанкерены в откос котлована 10, а по верху тяг 15 дискретно размещены поперечные элементы в виде балок 17. Под действием вертикальной и горизонтальной нагрузок и образующегося при этом бокового давления на ос новании котлована призма грунта основания оказывает горизонтальное сдвигающее давле ние на диафрагму 1. Этим сдвигающим силам препятствуют анкеры 7, заделанные в фундаментальную часть стенки и в основание котлована 10. 1 з.п. ф-лы, 1 ил.

1301904

Формула изобретения

Составитель Р. Нагорная

Редактор И. Шулла Гехред И. Верее Корректор М. Пожо

Зака.з 940/29 Тираж 607 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к гидротехнике, к строительству береговых подпорных стенок и предназначено для защиты основания от подмыва.

Цель изобретения — снижение м ате5 риалоем кости.

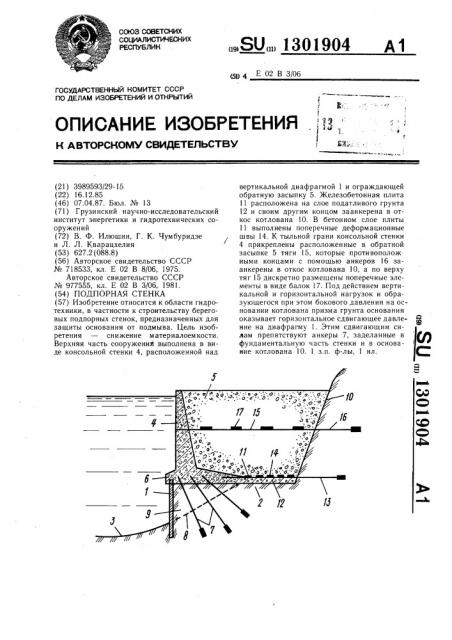

На чертеже изображена схем атически продольная стенка, продольный разрез.

Устройство включает вертикальную диафрагму 1, заглубленную в основание 2 ниже воронки 3 размыва, консольную стенку 4, соединенную с верхом диафрагмы 1 и удерживающую обратную засьшку 5. Фундаментальная часть 6.консольной стенки 4 скреплена с основанием 2, анкерами 7, которые наклонены в глубь основания 2 сооружения и пересекают линию 8 призмы 9 возможной подвижки части основания. Фундаментальная часть 6 консольной стенки 4 соединена с откосом котлована 10 железобетонной плитой 11, которая расположена на слое податливого (например, недоуплотненного суглинка) грунта 12 и своим другим концом с помощью анкера 13 скреплена с откосом котлована 10, в бетонном слое плиты 11 выполнены поперечные деформ ационные швы 14. Слой податливого грунта 12 может быть выполнен переменной толщины, увеличивающейся от краев плиты к середине. К тыльной грани консольной стенки 4 прикреплены тяги 15 (в один или несколько ярусов), которые противоположными концами с помощью анкеров 16 закреплены в откосе кот- ЗО лована 10. По верху тяг 15 размещены дискретно поперечные элементы в виде балок 17.

Размеры всех элементов устройства определяют расчетом или на модели, например, из эквивалентных материалов.

Устройство работает следующим образом.

При возведении консольной стенки 4 и выполнении обратной засыпки грунта 5 под действием вертикальной и горизонтальной нагрузок и образующегося при этом боко- 4О вого давления в основании 2 призма 9 грунта основания оказывает горизонтальное сдвигающее давление на диафрагму 1, заделанную в верхней части в фундаментальную часть 6 стенки. Этим сдвигающим силам препятствуют анкеры 7, заделанные как в фундаментальную плиту, так и в потенциально неподвижное основание 2, железобетонная плита 11, заделанная анкерами

13 в откос котлована 10; тяги 15, заделанные анкерами 16 в откос котлована 10. Соединительная железобетонная плита 11 расположена на податливом слое 12. Под влиянием нагрузки плита прогибается, увеличивая при этом удерживающую горизонтальную силу. Наличие в бетонном слое плиты 11 поперечных деформационных швов

14 обеспечивает плавный прогиб плит 1 11 без изломов. В процессе выполнения обратной засыпки 5 тяга 15 с уложенными на них поперечными балками 17, следуя за осадками тела обратной засыпки, прогибается, увеличивая при этом удерживающую силу, действующую на консольную стенку 4.

1. Подпорная стенка, включающая вертикальную диафрагму, заглубленную в основание ниже воронки размыва, и железобетонную плиту, размещенную между верхней частью сооружения и диафрагмой., отличающаяся тем, что, с целью снижения материалоемкости, верхняя часть сооружения выполнена в виде консольной стенки, расположенной над вертикальной диафрагмой, и ограждающей обратную засыпку, а фундаментальная часть консольной стенки скреплена с основанием наклонными анкерами, железобетонная плита расположена на слое податливого грунта и своим другим концом заанкерена в откос котлована, а в бетонном слое плиты выполнены поперечные деформационные швы.

2. Стенка по п. 1, отличающаяся тем, что к тыльной грани подпорной стенки прикреплены расположенные в обратной засыпке тяги, которые противоположными концами заанкерены в откос котлована, а по верху тяг дискретно размещены поперечные элементы в виде балок.
