Центробежный насос

Центробежный насос

Иллюстрации

Показать все

Реферат



Изобретение относится к насосостроению и м.б. использовано в герметичных эл.насосах, смазка и охлаждение к-рых осу1цествляется перекачиваемой средой. Целью изобретения является улучшение кавитационных качеств насоса путем отвода подогретой жидкости в зону нагнетания. Лабиринтный нагнетатель образован дополнительным диском 5, установленным на валу 2, .и корпусом l. Ha поверхности последнего выполнены спиральные нарезки ,6 и 7, направление закрутки к-рых совпадает с направлением вращения диска 5. Нагнетатель сообщен с зоной 8нагнетания насоса и м.б. вьшолнен двухступенчатым. Вторая ступень образуется тыльной стороной ведущего диска 4 и оппозитной ему поверхностью корпуса 1 со спиральными нарезками 9 и 10. Направление закрутки нарезок 9и 10 противоположно направлению вращения вала 2, что создает напор, направленный от центра к периферии диска 4, т.е. в зону 8 нагнетания. 1 3.п.фюлы.2 ил. (Л оо о го о ГчЭ О5 иг. f

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 26 А1 (51) 4 F 04 D 29/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н АBTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3978345/25-06 (22) 19.11.85 (46),07.04.87.Бюл. 9 13 (71) Институт ядерной энергетики

АН БССР (72) С.С.Герасименко, А.П.Пименов, В.С.Пономаренко и А.В.Наганов (53) 621.671 (088.8) (56) Синев Н.N., Удовиченко П.M.

Бессальниковые водяные насосы. M.:

Атомиздат, 1972, с.290, рис.4-25.

Голубев A.È. Лабиринтно-винтовые насосы и уплотнения для агрессивных сред. М.: Машиностроение, 1981, с.108, рис.96. (54) ЦЕНТРОБЕИН11Й НАСОС (57) Изобретение относится к насосостроению и м.б. использовано в герметичных эл.насосах, смазка и охлажде— ние к-рых осуществляется перекачиваемой средой. 11елью изобретения является улучшение кавитационных качеств насоса путем отвода подогретой жидкости в зону нагнетания ° Лабиринтный нагнетатель образован дополнительным диском 5, установленным на валу 2, и корпусом 1. На поверхности последнего выполнены спиральные нарезки б и 7, направление закрутки к-рых совладает с направлением вращения диска 5. Нагнетатель сообщен с зоной

8 нагнетания насоса и м.б. выполнен двухступенчатым. Вторая ступень образуется тыльной стороной ведущего диска 4 и оппозитной ему поверхностью корпуса 1 со спиральными нарезками 9 и 10. Направление закрутки нарезок

9 и 10 противоположно направлению вращения вала 2, что создает напор, направленный от центра к периферии диска 4, т.е. в зону 8 нагнетания.

I з.п.фюлы.2 ил.

1 130

Изобретение относится к насосостроению и может быть использовано в герметичных электронасосах, смазка и охлаждение которых осуществляется перекачиваемой средой.

Цель изобретения — улучшение кавитационных качеств насоса путем от- вода подогретой жидкости в зону нагнетания.

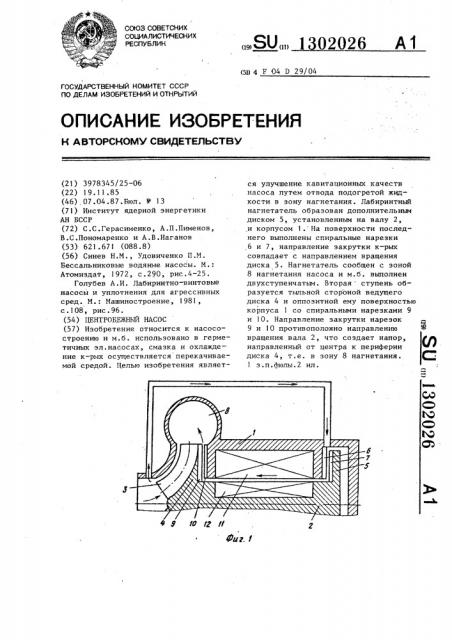

На фиг.l изображен центробежный насос, продольный разрез; на фиг.2 то же, вид со стороны спиральной нарезки лабиринтного нагнетателя.

Центробежный насос содержит корпус -1, расположенные в нем вал 2, рабочее колесо 3 с ведущим диском 4 и лабиринтный нагнетатель, причем на валу 2 установлен дополнительный диск 5, а лабиринтный нагнетатель образован дополнительным диском 5 и поверхностью корпуса 1, на которых выполнены спиральные нарезки 6 и 7, причем направление закрутки спиральных нарезок 6 и 7 выполнено совпадающим с направлением вращения дополнительного диска 5, при этом лабиринт ный нагнетатель сообщен с зоной 8 нагнетания. Лабиринтный нагнетатель выполнен двухступенчатым, при этом вторая ступень образована тыльной стороной ведущего диска 4 и оппозитной ему поверхностью корпуса 1, на которых выполнены спиральные нарезки 9 и 10. Дополнительно насос содержит статор 11 и ротор 12.

Насос работает следующим образом.

При вращении вала 2 рабочее колесо 3 нагнетает жидкость с всасывания в зону 8 нагнетания. Одновременно часть жидкости из зоны всасывания поступает в лабиринтный нагнетатель, захватывается спиральными нарезками

6 и 7 и перекачивается от периферии к центру дополнительного диска 5.

2026 2

Под действием напора, создаваемоголабиринтным нагнетателем, жидкость прокачивается через зазор между статором ll и ротором 12 и поступает в пазуху ведущего диска 4 рабочего колеса 3. Направление закрутки спиральных нарезок 9 и 10 противоположно направлению вращения вала 2, напор, создаваемый второй ступенью ла10 биринтного нагнетателя, образованного спиральными нарезками 9 и 10, направлен от центра к периферии ведущего диска 4 и жидкость выбрасывается в зону 8 нагнетания.

15 Формула изобретения

l. Центробежный насос, содержащий корпус, расположенные в нем вал, 20 рабочее колесо с ведущим диском и лабиринтный нагнетатель, о т л и ч а ю шийся тем, что, с целью улучшения кавитационных качеств насоса путем отвода подогретой жидкости в зону нагнетания, на валу установлен дополнительный диск, а лабиринтный нагнетатель образован дополнительным диском и поверхностью корпуса, на которых выполнены спираль30 ные нарезки, причем направление закрутки спиралей выполнено совпадающим с направлением вращения дополнительного диска, при этом лабиринтный нагнетатель сообщен с зоной наг35 нетания насоса.

2. Насос по п.l, о т л и ч а юшийся тем, что лабиринтный нагнетатель выполнен двухступенча40 тым, при этом вторая ступень образована тыльной стороной ведущего диска и оппозитной ему поверхностью корпуса,на которых выполнены спиральные нарезки.

1302026

Сос тавитель В . Поло сов

Редактор А.Сабо Техред П.Олейник Корректор Г.Решзтник

Заказ 1200/35 Тираж.575 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, r.Ужгород, ул. Проектная, 4
