Уплотнение поршня компрессора высокого давления
Патент 1302054
Авторы
Классы МПК
Уплотнение поршня компрессора высокого давления
Иллюстрации
Реферат
Изобретение относится к уплотнительной технике и может быть использовано в уплотнениях, работающих при высоких перепадах давления. Целью изобретения является повышение долговечности уплотнения за счет равномерной нагрузки уплотнительных колец по длине поршня. В канавках 2 поршня 1 установлены разрезные уплотнительные кольца 3 с вспомогательными уплотнительными элементами 5, размещенными в кольцевых проточках, выполненных на внутренних цилиндрических поверхностях колец 3. При прохождении уплотняемой среды в пространство под кольцо 3 вспомогательный элемент 5 прижимается к дну канавки 2, создавая сопротивление течению среды под кольцом. Так как кольцевые проточки выполнены с увеличением расстояния от торцов канавок 2 поршня 1 со стороны высокого давления по мере удаления колец 3 от торцов поршня, то наиболее нагруженные кольца 3 разгружаются , что ведет к равномерному их износу . 3 ил. сл 235 ЛХ v Фиг. 1
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
2054 А1 (51) 4 F 16 J 9/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н A BT0PCHGIVIY СВИДЕТЕЛЬСТВУ

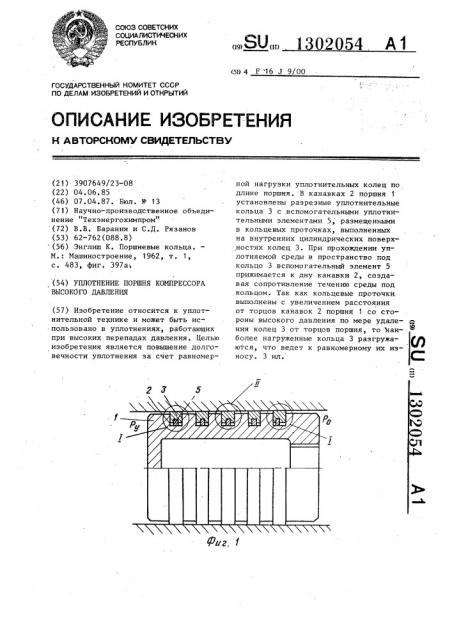

Риг. 1
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3907649/23-08 (22) 04.06.85 (46) 07.04.87. Бюл. - 13 (71) Научно-производственное объединение Техэнергохимпром (72) В.В. Баранин и С.Д. Рязанов (53) 62-762(088.8) (56) Энглиш К. Поршневые кольца.
M. Машиностроение, 1962, т. 1, с. 483, фиг. 397а; (54) УПЛОТНЕНИЕ ПОРШНЯ КОМПРЕССОРА
В1 1СОК010 lihamHmr (57) Изобретение относится к уплотнительной технике и может быть использовано в уплотнениях, работающих при высоких перепадах давления. Целью изобретения является повышение долговечности уплотнения за счет равномерной нагрузки уплотнительных колец по длине поршня. В канавках 2 поршня 1 установлены разрезные уплотнительные кольца 3 с вспомогательными уплотнительными элементами 5, размещенными в кольцевых проточках, выполненных на внутренних цилиндрических поверхностях колец 3. При прохождении уплотняемой среды в пространство под кольцо 3 вспомогательный элемент 5 прижимается к дну канавки 2, создавая сопротивление течению среды под кольцом; Так как кольцевые проточки выполнены с увеличением расстояния от торцов канавок 2 поршня 1 со стороны высокого давления по мере удаления колец 3 от торцов поршня, то наиболее нагруженные кольца 3 разгружаются, что ведет к равномерному их износу. 3 ил.
Изобретение относится к уплотнительной технике и может быть использовано в уплотнениях, работающих при высоких перепадах давления.
Цель изобретения — повышение долговечности уплотнения при применении нескольких уплотнительных колец, размещенных в канавках поршня, за счет равномерной разгрузки их по дпине поршня. fp
На фиг. 1 показано уплотнение поршня, разрез; на фиг. 2 — узел I на фиг. 1; на фиг. 3 — узел II на фиг. 1.
В поршне 1 с канавками 2 размещены разрезные уплотнительные кольца 3, -имеющие кольцевые проточки 4, в которых установлены разрезные вспомогательные уплотнительные элементы 5.
Проточки 4 выполнены на внутренних цилиндрических поверхностях уплотнительных колец 3, а вспомогатель— ные уплотнительные элементы 5 прилегают к внутренней цилиндрической поверхности канавок 2 поршня 1, при этом кольцевые проточки 4 выполнены с увеличением расстояния от торцов канавок 2 .поршня 1 со стороны высокого давления по мере удаления колец 3 от торцов поршня. ЗО
1302054 2 уплотнительного кольца к сопрягаемой поверхности и уменьшить их износ.
Приближение вспомогательного уплотни-.ельного элемента 5 к стороне высокого давления уменьшает область высокого давления под кольцом и одновременно увеличивает зону пониженного давления. Таким образом, каждому положению элемен а 5 соответствует определенная степень разгрузки кольца 3;
Как известно из практики эксплуатации уплотнений, например, поршней компрессоров., наибольший перепад давления воспринимают и последние уплотнительные кольца, которые подвержены большему износу, средние же кольца оказываются менее нагруженными. Выполнение кольцевых проточек 4 с увеличением расстояния от торцов канавок 2 поршня 1 со стороны высокого давления по мере удаления колец 3 от торцов поршня позволяет разгрузить более нагруженные уплотнительные кольца и добиться равномерного износа уплотнительного узла в целом.
Для обеспечения предварительного надежного контакта между вспомогательным уплотнительным элементом и дном .канавки поршня в кольцевую проточку может быть установлен экспандер.
Уплотнение работает следующим образом.
Уплотняемая среда по торцовому зазору, образованному канавкой 2 и раз- 35 резным уплотнительным кольцом 3, проникает в пространство под уплотнительное кольцо 3. Вспомогательный уплотнительный элемент 5 прижимается к дну канавки 2, создавая сопротивление 4р течению среды под кольцом. Наличие вспомогательного уплотнительного стыка способствует падению давления в пространстве под кольцом со стороны низкого давления, формируя ступенчатую эпюру распределения давления. Такой характер изменения давления под кольцом наиболее точно соответствует изменению давления среды в рабочем уплотнительном стыке и позволяет обес-5р печить минимальное усилие прижатия
Формула изобретения
Уплотнение поршня компрессора высокого давления, содержащее размещенное в канавке поршня разрезное уплотнительное кольцо с кольцевой проточкой на внутренней цилиндрической поверхности, в которой размещен вспомо,гательный уплотнительный элемент, о т л и ч а ю щ е е с я тем, что, с целью повышения долговечности уплотнения при применении нескольких уплотнительных колец, размещенных в канавках поршня, кольцевые проточки уплотнительных конец выполнены с увеличением расстоянйя от торцов канавок поршня со стороны высокого давления по мере удаления уплотнительных колец от торцов поршня.
1302054
Фиг. 2
