Реферат



Изобретение относится к судовому машиностроениюj может быть использовано в других отраслях народного хозяйства для уплотнения вращающихся валов, в том числе и подшипниковых узлов, и позволяет повысить надежность торцового уплотнения при осевом перемещении вала за счет снижения потерь на трение. На втулке 5 свободно на шпонке 7 посажено уплотнительное кольцо 8. Втулка 5 и кольцо 8 плотно соединены по торцам с обеих сторон эластичной резиновой кольцевой пластиной 9. При смещении вала во время работы вместе с ним смещается и втулка 5, но кольцо 8 остается на месте, прижатое мамбраной 10 к торцу а крышки. 1 ил. Ма (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) Ai (5)) 4 F 16 J 15j34

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

H A BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3756276/25-08 (22) 19.06.84 (46) 07.04.87. Бюл ¹- 13 (72) Я.З.Эйдерман (53) 62-762 (088.8) (56) Авторское свидетельство СССР

¹ 611046, кл. F 16 С 33/76, 1975. (54) ТОРЦОВОЕ УПЛОТНЕНИЕ ВАЛА (57) Изобретение относится к судовому машиностроению; может быть использовано в других отраслях народного хозяйства для уплотнения вращающихся валов, в том числе и подшипниковых узлов, и позволяет повысить надежность торцового уплотнения при осевом перемещении вала за счет снижения потерь на трение. На втулке

5 свободно на шпонке 7 посажено уплотнительное кольцо 8.. Втулка 5 и .кольцо 8 плотно соединены по торцам с обеих сторон эластичной резиновой кольцевой пластиной 9. При смещении вала во время работы вместе с ним смещается и втулка 5, но кольцо 8 остается на месте, прижатое мамбраной 10 к торцу а крышки.. 1 ил.

Составитель И.Пащенко

Техред Н.Глущенко Корректор Е.Рошко

Редактор О.Бугир

Заказ 1202/37 Тираж 812 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r.Óæãoðoä, ул.Проектная, 4

1 130206

Изобретение относится к судовому машиностроению и может быть использовано в других отраслях нароцного хозяйства для уплотнения вращающихся валов, в ТоМ числе и подшипни- . 5 ковых узлов.

Цель изобретения — повышения на-дежности торцового уплотнения при осевом перемещении вала эа счет снижения потерь на трение.

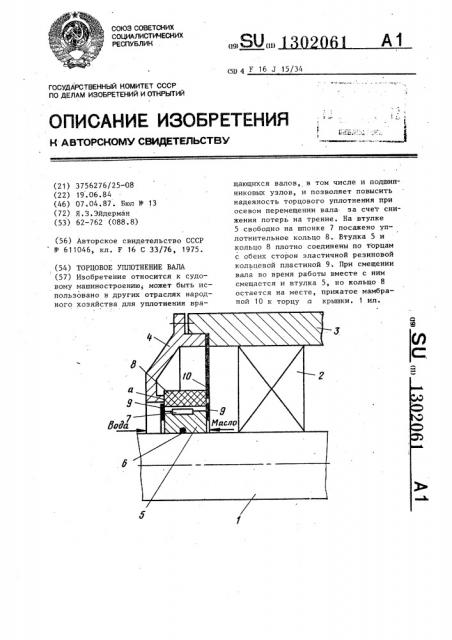

На чертеже изображено торцовое уплотнение, общий вид, в разрезе.

На валу 1 посажен шарико-или ролико-подшипник 2 (крепление подшипника на валу не показано), заключенный в корпус 3 и закрываемый крышкой 4.

На валу свободно посажена втулка 5 с резиновым кольцом б, обеспечивающим передачу вращения вала втулке, а также предотвращающим утечку масла из корпуса наружу и проникновение воды иэ вне в корпус при затоплении помещения. На втулке 5 свободно на шпанке 7 посажено уплотнительное кольцо 8. Втулка 5 и кольцо 8 плотно соединены по торцам с обеих сторон, например на клею, эластичной, например резиновой кольцевой пластиной 9.

Между корпусом 3 и крышкой 4 защемлена упругая металлическая мамбрана 10, которая с некоторым натягом прижимается к торцу кольца 8.

1 2

Уплотнение работает следующим об разом.

При вращении вала 1 вращается втулка 5 и через шпонку 7 кольцо 8.

Уплотнение осуществляется по поверхностям контакта между торцами вращающегося кольца 8 с торцом подвижной мемораны 10 и торцом а крыш-: ки 4. При работе.,-,вал 1 может совершать перемещение в осевом направлении. При смещении вала вместе с ним смещается втулка 5, но кольцо 8 остается на месте, прижатое мембраной

10 к торцу а крышки. формула и з обретения

Торцовое уплотнение вала, содержащее упругую мембрану, расположенную между корпусом и крышкой и взаимодействующую с плотнительным кольцом, установленным на втулке вала, отличающееся тем, что, с целью повышения надежности торцового уплотнения при осевом перемещении вала, уплотнительное кольцо установлено на втулке свободно на шпонке, а в уплотнение введены эластичные кольцевые пластины, которые герметично соединены с торцами уплотнительного кольца и втулки.
