Быстроразъемное соединение трубопроводов

Быстроразъемное соединение трубопроводов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для соединения трубопроводов и может быть использовано в различных отраслях техники. Целью изобретения является повышение надежности соединения за счет фиксации соединения при обратном ходе внутреннего патрубка. Соединение состоит из наружного патрубка 1, имеющего кольцевую канавку 2 с кольцевым буртом 3, расположенным против хода соединения, стопорное пружинное конусное кольцо 4, с внутренней стороны которого имеется кольцевая проточка 5, расположенная со стороны бурта 3, внутреннего патрубка 6 с кольцевой проточкой 7, в которой помещено подвижное в осевом направлении кольцо 8, на наружной поверхности которого выполнена конусная в попе-, речном сечении проточка 9. На торцовой поверхности кольцевой проточки 7, расположенной против хода соединения, выполнена фаска 10. 1 з.п. ф-лы, 4 ил со О ю о оо Фиг.

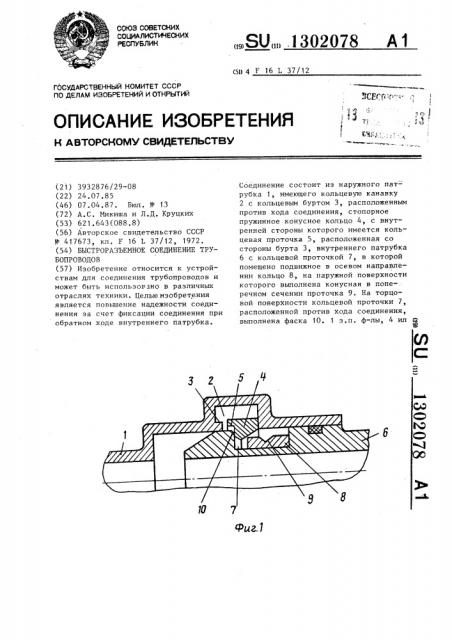

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5Н 4 F 16 L 37/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3932876/29-08 (22) 24.07.85 (46) 07.04.87. Бюл. Р 13 (72) A.Ñ. Микиша и Л.Д, Круцких (53) 621.643(088.8) (56) Авторское свидетельство СССР

N - 417673, кл, F 16 L 37/12, 1972. (54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ (57) Изобретение относится к устройствам для соединения трубопроводов и может быть использовано в различных отраслях техники. Целью изобретения является повышение надежности соединения за счет фиксации соединения при обратном ходе внутреннего патрубка.. SU, 1302078 А 1

Соединение состоит из наружного патрубка 1, имеющего кольцевую канавку

2 с кольцевым буртом 3, расположенным против хода соединения, стопорное пружинное конусное кольцо 4, с внутренней стороны которого имеется кольцевая проточка 5, расположенная со стороны бурта 3, внутреннего патрубка

6 с кольцевой проточкой 7, в которой помещено подвижное в осевом направлении кольцо 8, на наружной поверхности которого выполнена конусная в попе-. речном сечении проточка 9. На торцовой поверхности кольцевой проточки 7, расположенной против хода соединения, выполнена фаска 10. 1 з.п. ф-лы, 4 ил с (0

1302078

Изобретение относится к устройствам для соединения трубопроводов и может быть использовано в различных отраслях техники.

Цель изобретения — повышение надеж-5 ности соединения за счет промежуточной фиксации стопорным кольцом внутреннего патрубка.

На фиг. 1 изображено предлагаемое соединение, рабочее положение; на фиг. 2 — то же, в положении, предшествующем началу вывода внутреннего патрубка из внешнего при фиксации соединения; на фиг. 3 — то же, при демонтаже; на фиг ° 4 — последователь- 15 ность работы соединения.

Соединение состоит из наружного патрубка 1, имеющего кольцевую канавку 2 с кольцевым буртом 3, располо женным против хода соединения, стопорное пружинное конусное кольцо 4, с внутренней стороны которого имеется кольцевая проточка 5, расположенная со стороны кольцевого бурта 3, внут25 реннего патрубка 6 с кольцевой проточкой 7, в которой размещено подвижное в осевом направлении кольцо 8, на наружной поверхности которого выполнена конусная в поперечном сечении проточка 9. На торцовой поверхности кольцевой проточки 7, расположенной против хода соединения, выполнена фаска 10.

При монтаже трубопроводов внутренний патрубок 6 досылают в наружный 35 патрубок 1 до упора, при этом стопорное кольцо 4 разжимается и проточкой

5 ложится на кольцевой бурт 3. В этом положении подвижное в осевом направлении кольцо 8 не касается стопорного 40 кольца. Обратным движением внутреннего патрубка 6 торцовая поверхность проточки 7 с фаской 10, действуя на стопорное пружинное конусное кольцо

4, снимает его. с кольцевого бурта 3,. 45 и соединение стопорится.

При демонтаже внутренний патрубок

6 досылается в наружный патрубок 1 до упора, при этом подвижное н осевом направлении кольцо 8 выжимает стопорное пружинное конусное кольцо 4 в проточку 2 так, что последнее надвигается на кольцо 8 и устанавливается в конусную проточку 9 ° При выводе патрубка 6 из патрубка 1 кольцо 8 скользит по проточке 7. После упора кольца 8 в торец проточки стопорное пружинное конусное кольцо 4 под действием дополнительного усилия разъема перемещается по конусной поверхности проточки 9 и, взаимодействуя с фаской 10, утопает заподлицо в канавке

2 и выходит из зацепления с патрубком 6, который беспрепятственно выводят из патрубка 1.

Формула изобретения

1. Быстроразъемное соединение трубопроводов, содержащее сопряженные между. собой патрубки — внутренний и ( наружный, посредством конусного стопорного кольца, размещенного во внутренней кольце:вой канавке наружного патрубка и взаимодействующего с подвижным в осевом направлении кольцом, расположенным в наружной кольцевой проточке внутреннего патрубка и имеющем на наружной поверхности конусную проточку, отличающееся тем, что, с целью повышения надежности соединения, на боковой поверхности внутренней проточки наружного патрубка выполнен кольцевой бурт, а на стопорном кольце выполнена ответная бурту проточка, причем расположены упомянутые элементы против хода соединения.

2. Соединение по п.1, о т л и— ч а ю щ е е с я тем, что, наружная часть торцовой поверхности кольцевой проточки внутреннего патрубка, расположенной против хода соединения, выполнена конической.

1302078! 302078
