Изобретение относится к энергетике и может быть использовано, в частности в паровых котлах парогенераторов, и является усовершенствованием изобретения по авт. свиц. N - 731190.

Цель изобретения — повышение качества смесеобразования.

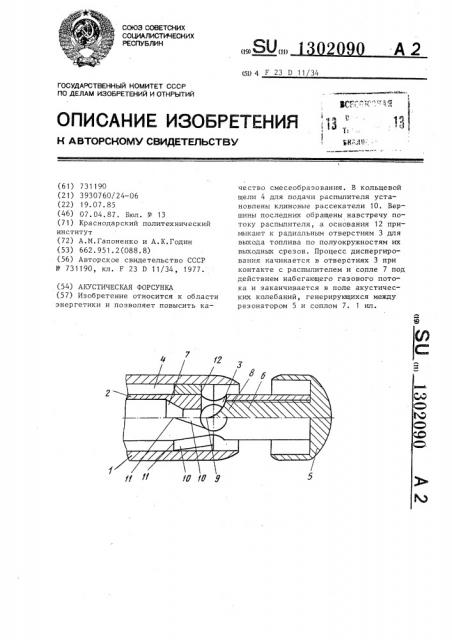

На чертеже представлена предлагаемая форсунка, продольный разрез.

Она содержит корпус 1 с осевой топ- 10 ливоподающей трубой 2, имеющей радиальные отверстия 3 для выхода топлива в расположенную между корпусом 1 и трубой 2 кольцевую щель 4 для по.—

15 дачи распылителя, на выходе из которой размещен резонатор 5 акустических колебаний типа Гартмана, закрепленный хвостовиком 6 на топливоподающей трубе 2. Перед радиальными отверстиями

3 в трубе 2 выполнен пережим в виде аксиального конического сопла 7, торец 8 хвостовика 6 резонатора 5 имеет форму конического рассекателя с вершиной 9, направленной к соплу 7, 25 и примыкает к радиальным отверстиям 3. В кольцевой щели 4 для подачи распылителя дополнительно установлены клиновые рассекатепи 10, обращенные вершинами 11 навстречу потоку рас- 30 пылителя, а основания 12 рассекателеи

10 примыкают к радиальным отверстиям

3 для выхода топлива по полуокружностям их выходных срезов.

90 2

Акустическая форсунка работает следующим образом.

Топливо подается по трубе 2 и через сопло 7 направляется в радиальные отверстия 3, где с помощью конического рассекателя 6 трансформируется в жидкостные пленки. Распыливающий агент (пар или сжатый воздух) поступает в кольцевую щель 4 между корпусом 1 и трубой 2, приобретает необходимую скорость, проходя между клиновыми рассекателями 10, и выходит через сопло 7 в резонатор 5. Процесс диспергирования начинается в отверстиях 3 при контакте с распылителем и сопле 7 под действием набегающего газового потока и заканчивается в поле акустических колебаний, генерирующихся между резонатором .5 и соплом 7.

Формула изобретения

Акустическая форсунка по авт. св.

N - 731190, отличающая с я тем, что, с целью повышения качества смесеобразования, в кольцевой щели для подачи распылителя дополнительно установлены клиновые рассекатели, об-. ращенные вершинами навстречу потоку распылителя, а основания рассекателей примыкают к радиальным отверстиям для выхода топлива по полуокружностям их выходных срезов.
