Реферат



Класс <2k 7в5

JA 130217

СССР

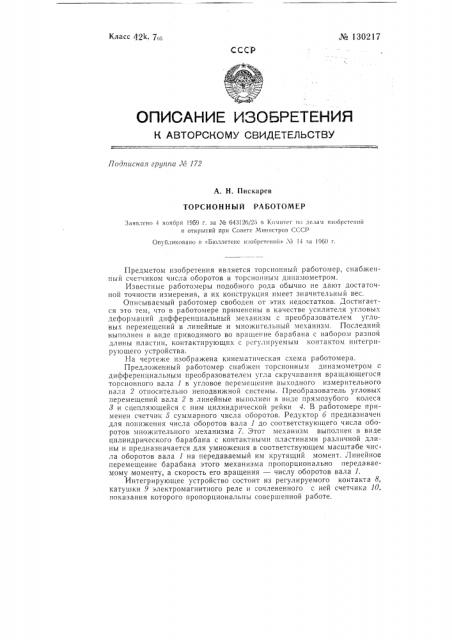

ОПИСАНИК ИЗОЬ Кт НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписнпя группс ЛВ 172

А. H. Пискарев

ТОРСИОННЫЙ РАБОТОМЕР

Заявлено 4 ноября 1959 г. за Ме 643126/25 в Комитет ио ислам ивобрстеиий и открытий при Совете Министров СССР

Опубликовано в .<Б)олснетеве ивобретсинй» X 14 ва 1969 г.

Предметом изобретения является торсионный работомер, снабженный счетчиком числа оборотов и торсионным динамометром.

Известные работомеры подобного рода обычно не дают достаточной точности измерения, а их конструкция имеет значительный вес.

Описываемый работомер свободен от этих недостатков. Достигается это тем, что в работомере применены в качестве усилителя угловых деформаций дифференциальный механизм с преобразователем угловых перемещений в линейные и множительный механизм. Последний выполнен в виде приводимого во вращение барабана с набором разной длины пластин, контактирующих с регулируемым контактом интегрирующего устройства.

На чертеже изображена кинематическая схема работомера.

Предложенный работомер снабхкен торсионным динамометром с дифференциальным преобразователем угла скручивания вращающегося торсионного вала 1 в угловое перемещение выходного измерительного вала 2 относительно неподвижной системы. Преобразователь угловых перемещений вала 2 в линейные выполнен в виде прямозубого колеса

3 и сцепляющейся с ним цилиндрической рейки 4. В работомере применен счетчик 5 суммарного числа оборотов. Редуктор 6 предназначен для понижения числа ооооотов вала 1 до соответствующего числа оборотов множительного механизма 7. Этот механизм выполнен в виде цилиндрического барабана с контактными пластинами различной длины и предназначается для умножения в соответствующем масштабе числа оборотов вала 1 на передаваемый им крутящий момент. Линейное перемещение барабана этого механизма пропорционально передаваемому моменту, а скорость его вращения — числу оборотов вала l.

Интегрирующее устройство состоит из регулируемого контакта 8, катушки 9 электромагнитного реле и сочлененного с ней счетчика 10. показания которого пропорциональны совершенной работе. № 130217

Все звенья работомера размещены в корпусе 11, за исключением указателя 12 мгновенных значений передаваемого момента и счетчиков

10 и 5, которые могут быть выполнены также в виде отдельного указателя трех величин, вынесенного за пределы корпуса работомера.

На схеме приняты также следующие условные обозначения: 18— полая втулка, 14 — опорная стойка корпуса, 15 — неподвижный сателлит и 16 — источник электрической энергии.

Во время работы контролируемого двигателя крутящий момент передается через вал 1, который скручивается на базе L на некоторый угол, и, следовательно, на такой же угол поворачиваются одна относительно другой шестерни 17 и 18. При неподвижной оси сателлита 19 шестерни эти поворачивают ось сателлита 20 и водило 21 на некоторый

A t îë, пропорциональный углу скручивания торсионного вала.

Таким образом, дифференциальный механизм с цилиндрическими прямозубыми колесами преобразует угол поворота шестерен 17 и 18 вращающейся системы в угол поворота водила 21 относительно неподвижной системы. Затем угловое перемещение водила 21 преобразуется соответственно в угловое перемещение вала 2 и линейное перемещение вращающегося барабана множительного механизма 7. Линейное перемещение последнего пропорционально передаваемому моменту, а скорость вращения — числу оборотов двигателя. Импульсы, подаваемые контактными пластинами барабана множительного механизма 7 на контакт 8, будут пропорциональны движениям барабана (произведению передаваемого момента на количество оборотов) и в определенном масштабе представляют работу двигателя во времени. Импульсы фиксируются счетчиком 10, показания которого пропорциональны в определенном масштабе работе за некоторый промежуток времени.

Предмет изобретения

Торсионный работомер, снабженный счетчиком числа оборотов и торсионным динамометром, отличающийся тем, что, с целью повышения точности измерения при максимальном уменьшении веса конструкции, в нем применены в качестве усилителя угловых деформаций цилиндрический дифференциал с преобразователем угловых перемещений в линейные и множительный механизм, выполненный в виде вращаемого барабана с набором разной длины пластин, контактирующих с электромагнитным интегрирующим устройством.
