Реферат



Изобретение относится к области вы числительной техники и может быть использовано в малых электронных цифровых вычислительных машинах, имеюш,их в своем составе печатаюшее устройство, снабженное механизмом переключения красящей ленты по команде ЭВМ, и ленточный перфоратор . Целью изобретения является расширение функциональных возможностей за счет обеспечения выборочной перфорации. Устройство для вывода информации содержит информационный регистр, блок управления печатающим механизмом, печатаюший механизм , ленточный перфоратор, блок управления ленточным перфоратором, состоящим из усилителей, эмиттерных повторителей, элементов И, инверторов, триггеров, элемента , датчиков, переключателей, магнитоуправ.тяемого контакта, резисторов, входной информационной шины, шины вывода , тяги переключения красящей ленты, рычага указателя красящей ленты, рамы печатающего устройства, шкалы, рычага, штифта, тяги магнитоуправляемого контакта с постоянным магнитом и уголка с .соответствующими связями. 2 ил. (Л оо О ГчЭ to О5 00

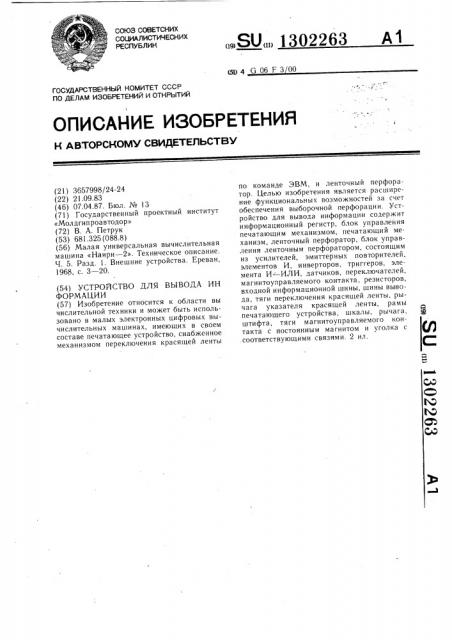

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК сЮ 4 G 06 F 3 00

„г" !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3657998/24-24 (22) 21.09.83 (46) 07.04.87. Бюл. № 13 (7 1 ) Государственный проектный институт

«Молдгипроавтодор» (72) В. А. Петрук (53) 681.325 (088.8) (56) Малая универсальная вычислительная машина «Наири — 2». Техническое описание.

Ч. 5. Разд. 1. Внешние устройства. Ереван, 1968, с. 3 — 20. (54) УСТРОЙСТВО ДЛЯ ВЫВОДА ИН

ФОРМАЦИИ (57) Изобретение относится к области вы числительной техники и может быть использовано в малых электронных цифровых вычислительных машинах, имеющих в своем составе печатающее устройство, снабженное механизмом переключения красящей ленты

„„SU„„1302263 А1 по команде 3ВМ, и ленточный перфоратор. Целью изобретения является расширение функциональных возможностей за счет обеспечения выборочной перфорации. Устройство для вывода информации содержит информационный регистр, блок управления печатающим механизмом, печатающий механизм, ленточный перфоратор, блок управления ленточным перфоратором, состоящим из усилителей, эмиттерных повторителей, элементов И, инверторов, триггеров, элемента И вЂ И, датчиков, переключателей, магнитоуправляемого контакта, резисторов, входной информационной шины, шины вывода, тяги переключения красящей ленты, рычага указателя красящей ленты, рамы печатающего устройства, шкалы, рычага, штифта, тяги магнитоуправляемого контакта с постоянным магнитом и уголка с .соответствующими связями. 2 ил.

1302263

Форл ула изобретения

Изобретение относится к области вычис лительной техники и может быть использовано в малых электронных цифровых вычислительных машинах, имеющих. в своем составе печатающее устройство, снабженное механизмом переключения красящей ленты по команде 3ВМ, и ленточный перфоратор.

Целью изобретения является расширение функциональных возможностей за счет обеспечения выборочной перфорации.

На фиг. 1 представлена функциональная схема предлагаемого устройства; на фиг. 2— сочленение рычага переключателя красящей ленты с магнитоуправляемым контактом.

Устройство для вывода информации содержит информационный регистр 1, блок 2 управления печатающим механизмом, печатающий механизм 3, ленточный перфоратор

4, блок 5 управления ленточным перфоратором, состоящий из усилителей 6 — 10, эмиттерных повторителей 11 — 20, элементов

И 21 — 28, инверсторов 29 — 33, триггеров 34—

36, элемента И-ИЛИ 37, датчиков 38 — 40, переключателей 41 — 43, магнитоуправляемого контакта 44, резисторов 45 — 47, входные информационные шины 48, шину 49 «Вывод», тягу 50 переключения красящей ленты, рычаг 51 указателя красящей ленты, раму 52 печатающего устройства, шкалу 53, рычаг 54, штифт 55, тягу 56 магнитоуправляемого контакта с постоянным магнитом

57, уголок 58.

Устройство для вывода информации рабо тает следующим образом.

При замкнутом переключателе 43 блокирующем магнитоуправляемый контакт 44, устройство для вывода информации работает в режиме безвыборочной перфорации (как и известное устройство) за счет поступления разрешающего (высокого) потенциала с переключателя 42 на вход элемента И 28. При этом по сигналу «Вывод» на шине 49 на ленточный перфоратор выводится информация с регистра l.

При разомкнутом переключателе 43 прохождением сигнала «Вывод» с шины 49 на выход элемента И 28 магнитоуправляемый контакт 44 управляет следующим образом. При выполнении команды «Красная лента» (предусмотренной в соответствующих местах подпрограммы печати для организации выборочной перфорации) под действием тяги 50 механизма переключения красящей ленты происходит поворот рычага

5l указателя цвета красящей ленты, шарнирно закрепленного на левой боковине рамы

52 печатающего устройства. Одновременно с поворотом указателя цвета ленты в нижнее положение шкалы 53 в том же направлении происходит поворот рычага 54, который посредством посаженного на нем штиф та 55, входящего в отверстие тяги 56 магнитоуправляемого контакта 44 (с закрепленным на ней постоянным магнитом 57), 25

55 переводит эту тягу в нижнее положение.

Корпус магнитоуправляемого контакта жест ко крепится к боковине рамы печатающего механизма посредством уголка 58.

При приближении к магнитоуправляемому контакту постоянного магнита происходит

его размыкание, в результате чего запрещается прохождение на вход триггера 36 сигнала «Вывод», организующего включение ходовых и транспортного электромагнитов перфоратора, перфорация прекращается.

При переключении механизма в положение «Черная лента», выполняемом по соот ветствующей команде, магнитоуправляемый контакт 44 замыкается, а элемент И 28 открывается для прохождения сигнала

«Вывод», вследствие чего перфорация печатаемой информации возобновляется.

Таким образом, предлагаемое изобретение позволяет обеспечить выборочную перфорацию печатаемой информации, что расширяет функциональные возможности устройства для вывода информации.

Устройство для вывода информации, содержащее печатающий механизм, ленточный перфоратор, блок управления печатаю щим механизмом, информационный регистр и блок управления перфоратором, состоящий из первого, второго и третьего триггеров, единичные входы которых соединены с выходами соответственно элементов ИИЛИ, первого и второго элементов И, нулевые входы первого и третьего триггеровподключены к выходу первого элемента И, первые входы первой и второй групп И элемента И-ИЛИ соединены с выходом первого датчика, выходы второго и третьего датчиков соединены соответственно с первым входом первого элемента И и нулевым входом второго триггера, единичныи выход которого через первый усилитель соединен с входом транспорта перфоленты ленточного перфоратора, единичные выходы первого и третьего триггеров через соответственно первый и второй инверторы подключены соответственно к второму входу первого эле мента И и к второму входу первой группы И элемента И-ИЛИ, второй вход второй группы И элемента И-ИЛИ подключен через первый резистор к шине отрицательного потенциала и через первый переключатель к общей шине, второй переключатель, общий контакт которого соединен с общей шиной, нормально замкнутый контакт второго переключателя через второй резистор подключен к шине отрицательного потенциала, первый вход второго элемента

И подключен к шине «Вывод», второй вход второго элемента И подключен через третий резистор к шине отрицательного потенциала. поразрядные входы информационно1302263 го регистра соединены с входными информационными шинами, поразрядные выходы информационного регистра соединены с информационными входами блока управления печатающим механизмом и с первыми вхолами элементов И блока элементов И блока управления ленточным перфоратором, вторые и третьи входы элементов И блока элемента И соединены с выходами соответственно первого и второго инверторов, поразрядные выходы блока элементов И под ключены через блок усилителей к информационным входам ленточного перфоратора, выход первого инвертора через третий инвертор и второй усилитель подключен к входу управления пробивкой синхродорожки ленточного перфоратора, выходы блока управления печатающим механизмом соединены с входами печатающего механизма, отличающееся тем, что, с целью расширения функциональных возможностей за счет обеспечения выборочной перфорации, в него дополнительно введены параллельно соединенные магнитоуправляемый контакт и нормально замкнутые контакты третьего переключателя, подключенные между

10 нормально разомкнутым контактом второго переключателя и вторым входом второго элемента И, причем постоянный магнит магнитоуправляемого контакта механически связан с рычагом указателя красящей ленты печатающего механизма.
