Реферат



Класс 454, Я.Л № 130263

1 ссс

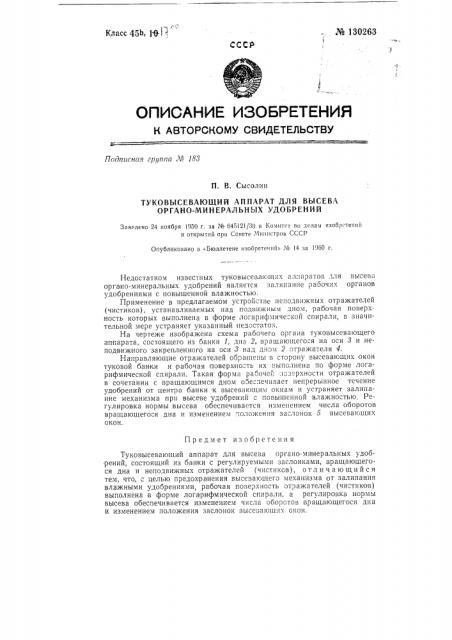

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л9 183

П. В. Сысоли«

ТУКОВЫСЕВАЮЩИЙ АППАРАТ ДЛЯ ВЫСЕВА

ОРГАН О-МИ Н ЕРАД ЬН ЫХ УДОБР ЕН И Й

Заяглено 24 ноября 1959 г. за № 646121/30 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 14 за 1960 г.

Предмет изобретения

Туковысевающий аппарат для высева органо-минеральных удобрений, состоящий из банки с регулируемыми заслонками, вращающегося дна и неподвижных отражателей (чистиков), отличающийся тем, что, с целью предохранения высевающего механизма от залипания влажными удобрениями, рабочая поверхность отражателей (чистиков) выполнена в форме логарифмической спирали, а регулировка нормы высева обеспечивается изменением числа оборотов вращающегося дна и изменением положения заслонок высеваюших окон.

Недостатком известных тукоBûcåçà ñù«ê àl«àðàTов для высева органо-минеральных удобрений является залипанне рабочих органов удобрениями с повышенной влажностью.

Применение в предлагаемом устройстве неподвижных отражателей (чистиков), устанавливаемых над подвижным дном, рабочая поверхность которых выполнена в форме логарифмиче=кой спирали, в значительной мере устраняет указанный недостаток.

На чертеже изображена схема рабочего органа туковысевающего аппарата, состоящего из оанки 1, дна 2, вращающегося на оси 3 и неподвижного закрепленного на оси 8 над дном 2 отражателя 4.

Направляющие отражателей обрагцены в сторону высевающих окон туковой банки и рабочая поверхно=ть их выполнена по форме логарифмической спирали. Такая форма рабочее л=зерхности отражателей в сочетании с вращающимся дном обеспечивает непрерывное течение удобрений от центра банки к высевающим окнам и устраняет залипание механизма при высеве удобрений с повышенной влажностью. Регулировка нормы высева обеспечивается изменением числа оборотов вращающегося дна и изменением положения заслонок 5 высевающих окон. № 130263
