Электролит для получения покрытий из сплава рения с никелем

Электролит для получения покрытий из сплава рения с никелем

Иллюстрации

Показать все

Реферат

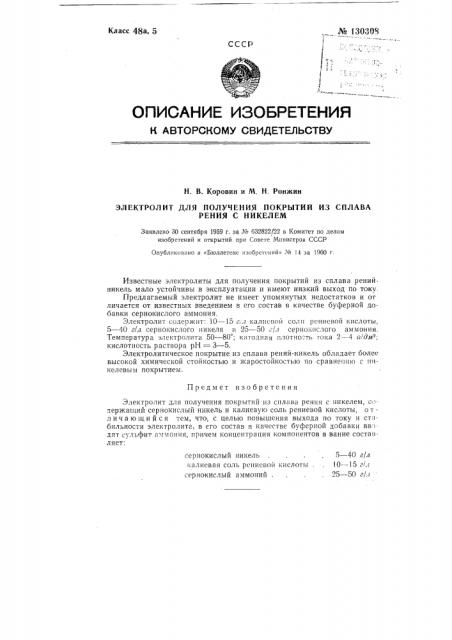

Класс 43а, 5 № 130308

СССР

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. В. Коровин и М. Н. Ронжин

ЭЛЕКТРОЛИТ ДЛЯ ПОЛУЧЕНИЯ ПОКРЫТИИ ИЗ СПЛАВА

РЕНИЯ С НИКЕЛЕМ

Заявлено 30 сентября 1959 r. за ¹ 632822/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 14 за 1960 г.

Известные электролиты для получения покрытий из сплава ренийникель мало устойчивы в эксплуатации и имеют низкий выход по току.

Предлагаемый электролит не имеет упомянутых недостатков и от личается от известных введением в его состав в качестве буферной добавки сернокислого аммония.

Электролит содержит: 10 — 15 г,л калиевой соли рсниевой кислоты, 5 — 40 г/л сернокислого никеля и 25 — 50;/л сернокислого аммония.

Температура электролита 50 — 80; катодная плотно:ть тока 2 — 4 а/дм ; кислотность раствора рН =- 3 — 5.

Электролитическое покрытие из сплава рений-никель обладает более высокой химической стойкостью и жаростойкостью по сравнеиию с никелевым покрытием.

Предмет изобретения

5 — 40 г/л

10 — 15 г1л

25 — 50 г/л сернокислый никель калиевая соль рснисвой кислоты сериокислый аммоний .

Электролит для получения покрытий из сплава рения с никелем, c". ,держащий сернокислый никель и калиевую соль рениевой кислоты, о тл и ч а ю шийся тем, что, с целью повышения выхода по току и стабильности электролита, в егo O T H K 1 cT e 5i 1. Н 053. H BB:>дят сульфит аммония, причем концентрация компонентов в ванне составляет:
