Рисовая оросительная система

Рисовая оросительная система

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству. Цель изобретения - повышение производительности труда при управлении режимом затопления чеков. Рисовая оросительная система содержит картовый ороситель 1 и группу чеков. Ведущий чек 2 оборудован регулятором уровня нижнего бьефа. Заборные трубки средств гидроавтматически ведомы.х чеков 3, выведены в ведущий чек и установлены на отметке их геодезического перепада. Использование в качестве ведущего элемента уровня воды рисового чека, который представляет собой идеальную горизонтальную поверхность, с высокой точностью позволяет обеспечить задание для регулирования расходов воды в смежные чеки. 2 ил. (Л ///// /// /// /fveffe/2 со о со о оо 4: фиг. 2

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1303084 А1

gg 4 А 01 G 25 00, °

OllHCAHHE ИЗОБРЕТЕНИЯ

К А BTQPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3913351/30-1 5 (22) 25.06.85 (46) !5.04.87. Бюл. № 14 (71) Конструкторско-технологический центр «Автоматизация и метрология» (72) С. М. Казаков и С. В. Кибальников (53) 631.347.1 (088.8) (56) Авторское свидетельство СССР № 405228, кл. А 01 G 25/00, 1969.

Авторское свидетельство СССР № 1 02991 0, кл. А 01 G 25/00, 1982. (54) РИСОВАЯ ОРОСИТЕЛЬНАЯ СИСТЕМА (57) Изобретение относится к сельскому хозяйству. Цель изобретения — повышение производительности труда при управлении режимом затопления чеков. Рисовая оросительная система содержит картовый ороситель 1 и группу чеков. Ведущий чек 2 оборудован регулятором уровня нижнего бьефа.

Заборные трубки средств гидроавтматически ведомых чеков 3, выведены в ведущий чек и установлены на отметке их геодезического перепада. Использование в качестве ведущего элемента уровня воды рисового чека, который представляет собой идеальную горизонтальную поверхность, с высокой точностью позволяет обеспечить задание для регулирования расходов воды в смежные чеки. 2 ил.

1303084

Фор.чула изобретения т;йище 1

Составитель В. Губин

Редактор И. Рыбченко Техред И. Верес Корректор T. Колб

Заказ 1233/2 Тираж 630 Подписное

ВНИИПИ Государственного комитета СС СГ по делам изобретений и открытий

113035, Москва, тК вЂ” 35, Раугвскан наб.,;I. 4/5

Производственно-полиграфическое прсдпрннтие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскому хозяйству, а именно к орошаемому земледелию, и может быть использовано при поливе риса.

Целью изобретения является повышение производительности труда при управлении режимом затопления чеков.

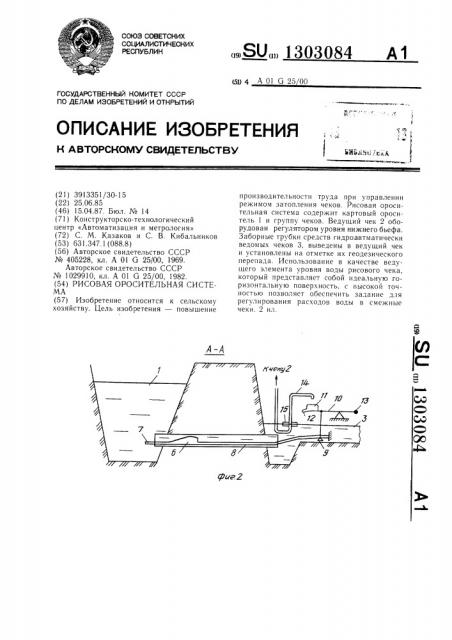

На фиг. 1 показана рисовая оросительная система, в плане; на фиг. 2 — разрез

А — А на фиг. 1.

Система включает картовый ороситель

1 и подведенные к нему ведущий 2 и ведомые

3 рисовые чеки, На водовыпусках картового оросителя 1 и ведомого рисового чека

2 устанавливают регулятор 4 уровня нижнего бьефа, на водовыпусках картового оросителя — регуляторы 5 перепада уровней, состоящие из гибкой оболочки 6, соединенной патрубком 7 меньшего диаметра с картовым оросителем 1 и патрубком 8 большего диаметра — с клапаном 9, установленHblivl в рисовом чеке 3. К клапану присоединен рычаг 10, на одном плече которого закреплена емкость 11 с отверстием 12, а на другом плече — груз 13. Ведущий чек 2 соединен с ведомыми чеками 3 гибкими патрубками с трубкой 14, которая прикреплена к поплавку 15. Конец трубки 14 расположен над емкостью 11.

При осуществлении настройки ведущего чека 2 на заданный уровень регулятор 4 уровня нижнего бьефа обеспечивает его заполнение водой. При этом повышается пьезометрическое давление в заборной трубке и в водосливной трубке 14, из которой вода изливается в емкость 1!. Вес ее при этом увеличивается, поскольку отток воды через отверстие 12 меньше притока воды через водосливную трубку !4. Рычаг !О поворачивается и открывает клапан 9. В результате начинает отток воды из оболочки 6 через патрубок 8 большего диаметра. Поскольку приток воды через патрубок 7 меньше оттока воды через патрубок 8, гибкая оболочка опорожняется, открывая водовыпуск из картового оросителя 1в ведомый рисовый чек

3. Последний наполняясь вызывает перемещение поплавка 15 с водосливной трубкой 14 вверх. Когда перепад уровней, на отметке которого установлены заборные трубки, между ведущим 2 и ведомым чеком

3 становится равным геодезической разности отметок плоскостей этих чеков, поступление воды из водосливной трубки 14 в емкость !! прекращается. Последняя опорожняется через отверстие 12, груз 13 перевешивает емкость 11, плечо рычага 10 поднимается и закрывает клапан 9. Hp этом отток воды по патрубку 8 прекращается, гибкая оболочка 6 заполняется водой и перекрывает водовьшуск. Остальные ведомые чеки регулируются аналогично.

Рисовая оросительная система, включающая подводящий канал, картовый ороситель, связанный с группой чеков водовыпусками с гидродействующими затворами, снабженными средствами гидроавтоматики, связанными заборными трубками с задающим уровнем, отличающаяся тем, что, с целью повышения производительности труда при управлении режимом затопления чеков, один из чеков оборудован регулятором уровня нижнего бьефа, а заборные трубки средств гидроавтоматики остальных чеков выведены в первый чек и установлены на отметке их геодезического перепада.
