Класс 48а, 16о4

15, 10о

Лй 130310

СССР

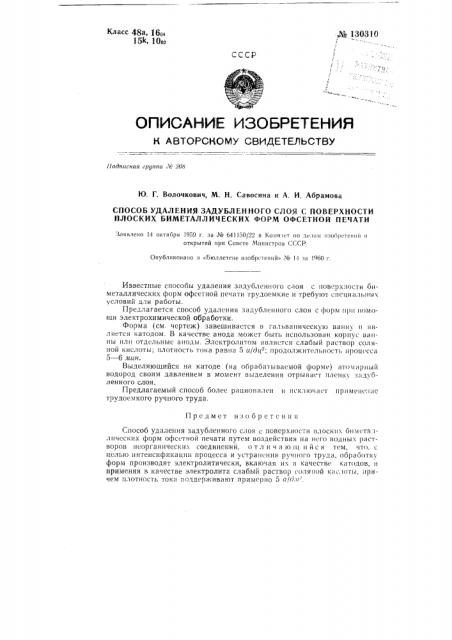

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11одписная группа Л1 20о

Ю. Г. Волочкович, М. Н. Савосина и A. И. Абрамова

СПОСОБ УДАЛ ЕН ИЯ ЗАДУБЛ ЕН НОГО СЛОЯ С ПОВЕРХНОСТИ

ПЛОСКИХ БИМЕТАЛЛИЧЕСКИХ ФОРМ ОФСЕТНОЙ ПЕЧАТИ

Заявлено 14 октября 1959 г. за ¹ 641150/22 в Коми от но делам изобретений открытий при Совете Министров (ГСР

Опубликовано в (оБюллетене изобрсзений» ¹ !4 за 19бО г.

Известные способы удаления задубленного слоя с lIQB рхности биметаллических форм офсетной печати трудоемкие и требу|от специальны; условий для работы.

Предлагается способ удаления задубленного слоя с форм пр11 помощи электрохимической обработки.

Форма (см. чертеж) завешивастся в гальваническую ванну н является катодом. В качестве анода может быть использован корпус ванны илп отдельные аноды. Электролитом «влястс«слабый раствор соляной кислоты; плотность тока равна 5 и/дц, продолжительность процесса

5 — 6 мин.

Выделяющийся на катоде (на обрабатываемой форме) атомарный водород своим давлением в момент выделения отрывает пленку задубленного слоя.

Предлагаемый способ более рационален и исключает применение трудоемкого ручного труда.

Предмет изобретснпя

Способ удаления задубленного слоя с поверхности плоских бимста«личсских форм офсетной печати путем воздействия на него водных растворов неорганических соединений, отличающийся тем, что. с целью интенсификации процесса и устрансния ручного труда, обработку форм производят электролитически, включая их в качестве катодов, и применяя в качестве электролита слаоый pacTBoj3 соляной li1IL . IoThl, ilpHчем плотность тока поддерживают примерно 5 с1/с1л- . энного

З ен р
