Устройство для изготовления деталей штамповкой, преимущественно листовой

Устройство для изготовления деталей штамповкой, преимущественно листовой

Иллюстрации

Показать все

Реферат



Изобретение относится к области устройств для вьгрубки листового материала . Устройство позволяет снизить энергозатраты и повысить производительность за счет того, что облой удаляют струями сжатого воздуха со стороны дна матрицы и ее рабочей поверхности . 2 ил. со о со ю со

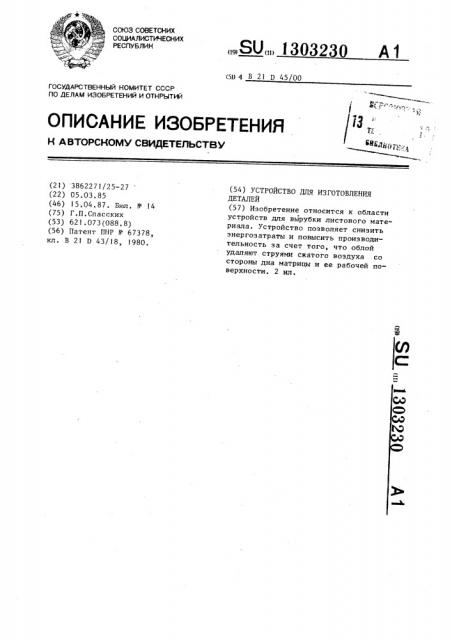

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5I! 4 В 21 D 45/00!

3 „;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ, СВИДЕТЕЛЬСТВУ

Cgg„>„,(1,, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 386227!/25-27 (22) 05.03.85 (46) 15.04.87, Вюл. ¹ !4 (75) Г.П.Спасских (53) 621.073(088 ° 8) (56) Патент ПНР № 67378, кл. В 21 D 43/18, !980.

„„SU,„, 1303230 А1 (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

ДЕТАЛЕЙ (57) Изобретение относится к области устройств для вырубки листового материала. Устройство позволяет снизить энергозатраты и повысить производительность за счет того, что облой удаляют струями сжатого воздуха со стороны дна матрицы и ее рабочей поверхности. 2 ил.

1303230

Изобретение относится к обработке металлов давлением и может быть использовано при изготовлении тонко листовых деталей с рабочей поверхности комбинированного рубочно-вытяжного 5 штампа с одновременной очисткой матрицы сжатым воздухом снаружи и изнутри.

Целью изобретения является повышение производительности и снижение энергозатрат.

На фиг.l представлено устройство, общий вид, на фиг.2 — то же, вариант с отводом от сопла.

Устройство для изготовления деталей содержит комбинированный штамп

l, систему сжатого воздуха с соплом

2, уширенным по вертикали или снабженным отводом.

Уширенное сонло сжатым воздухом охватывает верхнюю рабочую часть мат- рицы 3 и канал 4 в матрицедержателе

5. Сопло может иметь трубчатый отвод

6, соединяющий воздуховод с внутренней матричной полостью 7 через канал

4, соосный отводу.

Устройство работает следующим образом.

С началом холостого хода пуансона штампа 1 сжатый воздух через обычную систему управления посредством сопла

2 поступает на рабочую верхнюю поверхность матрицы 3, а через канал 4, выполненный в матрицедержателе 5, во внутреннюю матричную полость 7.

Таким образом, большей частью сжатого воздуха удаляют деталь из штампа, а другои (меньшей) частью одновременно выдувают изнутри через инструментальные зазоры волосовидные плены, заусенцы: (грат), образующиеся при вырубке детали.

Формула и з обретения

1. Устройство для изготовления деталей штамповкой, преимущественно листовой, содержащее пуансон, матрицу, матрицедержатель, а также систему подвода сжатого воздуха с соплом, о т л и ч а ю щ е е с я тем, что с целью повышения производительности и снижения энергозатрат, в матрицедержателе со стороны дна матрицы выполнен канал, соединяющий полость матрицедержателя с его наружной поверхностью, при этом сопло расположено со стороны канала с превышением уровня верхней кромки его выходного отверстия над уровнем матрицы.

2.Устройство по п.l, o т л и— ч а ю щ е е с я тем, что сопло снабжено отводом, сопряженным с укаэанным канаЛом.
