Дымовая труба
Иллюстрации
Реферат
Изобретение относится к области строительства дьтовых труб. Целью изобретения является повышение эффективности утилизации тепла. Это достигается тем, что газоотводящий ствол 3 выполнен с концентрически расположенными нишами, обращенными в сторону внутреннего пространства, В нишах размещены водонагревательные емкости 7. Последние отделены от внутреннего пространства ствола 3 тепловыми металлическими экранами 13. 1 3.п. ф-лы, 4 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН

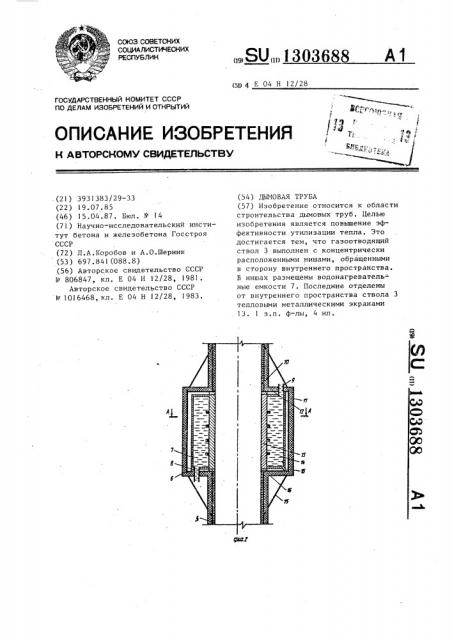

„„SU,„, 1303688 (51)с1 Е 04 Н 12/28
ОПИСАНИЕ ИЗОбРЕТЕНИЯ
Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ. (21) 3931383/29-33 (22) 19.07.85 (46) 15.04.87. Бюл. Ф 14 (71) Научно-исследовательский институт бетона и железобетона Госстроя
СССР (72) Л.А.Коробов и А.О.Иерник (53) 697.841(088.8) (56) Авторское свидетельство СССР
Р 806847, кл. E 04 H 12/28, 1981.
Авторское свидетельство СССР
Р 1016468,кл. E 04 Н 12/28, 1983. (54) ДЬИОВАЯ ТРУБА (57) Изобретение относится к области строительства дымовых труб. Целью изобретения является повышение эффективности утилизации тепла. Это достигается тем, что газоотводящий ствол 3 выполнен с концентрически расположенными нишами, обращенными в сторону внутреннего пространства.
В нишах размещены водонагреватель- ные емкости 7. Последние отделены от внутреннего пространства ствола 3 тепловыми металлическими экранами
13. 1 з.п. ф-лы, 4 ил.
1 303688
Изобретение относится к строительным конструкциям, а именно к дымовым трубам промышленных объектов.
Цель изобретения — повышение эффективности утилизации тепла. 5
На фиг.1 изображена дымовая труба, вертикальное сечение; на фиг.2 фрагмент вертикального сечения с зазором между поверхностями емкостей и ниш на фиг.3 — сечение А-А на
10 фиг.2; на фиг.4 — фрагмент вертикального сечения трубы без зазора между поверхностями емкостей и ниш.
Дымовая труба включает фундамент
1, на котором возведена железобетон15 ная труба-оболочка 2, газоотводящий ствол 3, состоящий из секций, опираю- щихся на кронштейны 4. Между секция— ми устроены компенсаторы 5 деформаций. На газоотделяющем стволе 3 имеются цилиндрические оболочки большего диаметра 6. Газовоздушные смеси и,, CTBOJIQ 3 IIPH IIOMOBH газоподводящего канала. Водонагрева25 тельные емкости 7 снабжены патрубками 8 и 9 для подачи и отвода воды.
Газоотводящий ствол 3 снабжен внутренней теплозащитой 10 и наружной теплоизоляцией ll кольцевыми металлическими диафрагмами 12, образующиЗО ми совместно с цилиндрической оболочкой большего диаметра ниши, металлическим теплопроводным экраном 13.
Водонагревательные емкости заполнены
1 водой 14 и оперты на вертикальные 35 ребра 15. Между газоотводящим стволом 3 и экраном 13 по периметру ствола установлены опоры 16.
В процессе монтажа газоотводящего
1 ствола в секциях, оборудованных нишами, собираются водонагревательные емкости . Секция ствола с емкостями подается на рабочую отметку, где к ней присоединяются трубопроводы холодной и горячей воры и другое оборудование. Наличие теплопроводного экрана увеличивает производительность установки.
Ниши выполняют путем сварки ци 5О линдрической оболочки большего диаметра с цилиндрической оболочкой газоотводящего ствола меньшего диаметра.
Соединение двух оболочек осуществляется при помощи кольцевых диафрагм 55 которые могут иметь форму коротких конических оболочек или плоских колец-пластин. Узлы соединения диафрагм с оболочками могут усиливаться вертикальными ребрами. Между поверхностями ниши и нодонагревательной емкости выполняются зазоры, через которые могут перемещаться дым и газовоздушные смеси, тем самым улучшая условия отбора тепла. Поверхности водонагревательных емкостей, обращенные внутрь ствола, могут выполняться в виде теплового экрана, снабженного ребрами, что улучшает условия нагревания воды. Для улучшения условий обтекания емкости отводимыми газами ее тепловой экран может выступать внутрь за поверхность ствола, направляя тем самым горячие газы в зазор между емкостью и нишей. Конструктивные решения водонагревательной емкости и ниши зависят от размеров трубы, температуры, химического состава отводимого газа и от ряда других условий.
Емкости больших труб целесообразно выполнять сборными из секций, соединенных между собой по периметру. Это улучшает условия их монтажа и замены в случае необходимого ремонта. В небольших трубах возможно объединение ниши и емкости в единую конструкцию в соответствии с фиг.4. формула изобретения ! . Дымовая труба, включающая несущий и газоотводящий стволы, водонагревательные емкости, размещенные по периметру газоотводящего ствола с шагом по высоте трубы, и систему трубопроводов, отличающаяся тем, что, с целью повышения эффективности утилизации тепла, газоотводящий ствол выполнен с концентрически расположенными нишами, обращенными в сторону его внутреннего пространства,в которых размещены водонагревательные емкости, и снабжен отделяющими емкости от внутреннего пространства газоотводящего ствола теплопроводными экранами, выполненными в виде кольцевых элементов, установленных по периметру газоотводящего ствола.
2. Дымовая труба по п. 1, о т л ич а ю щ а я с я тем, что водонагревательные емкости установлены с зазором относительно ниш.!
303688
1303688
Составитель N. Корчак
Техред Н.Глущенко
Корректор С.Шекмар
Редактор Н.Швыдкая
Заказ 1283/32 Тираж 666 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, 7(-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4
