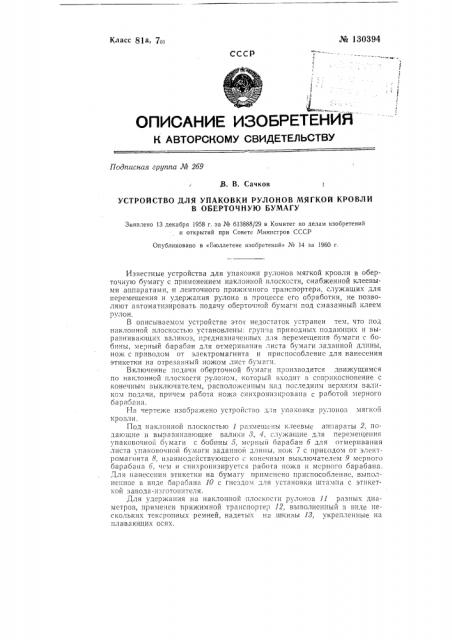

Класс 81а, 7„ № 130394

СССР ( (3

ОПИСАНИЕ ИЗОБРЕТЕЙЙЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 2б9

/ 5. В. С ач к о в

УСТРОЙСТВО ДЛЯ УПАКОВКИ РУЛОНОВ МЯГКОЙ КРОВЛИ

В ОБЕРТОЧНУЮ БУМАГУ

Заявлено 13 декабря !958 r. за № 613888/29 в Комитет по делам изобретений и открытий при Совете Л!инпстров СССР

Опубликовано в «Бюллетене изобретений» № 14 за !960 г.

Известные устройства для упаковки рулонов мягкой кровли в оберточную бумагу с применением наклонной плоско=ти, снабженной клеевыми аппаратами, и ленточного прижимного транспортера, служащих для перемещения и удержания рулона в процессе его обработки, не позволяют автоматизировать подачу оберточной бумаги под смазанный клеем рулон.

В описываемом устройстве этот недостаток устранен тем, что под наклонной плоскостью установлены: груп.ta приводных подающих н выравниваюlII>fY валиков, предназначенных для перемещения бумаги с бобины, мерный барабан для отмеривания листа бумаги заданной длины, нож с приводом от электромагнита и приспособлснис для нанесения этикетки на отрезанный ножом лист бумаrè.

Включение подачи оберточной бумаги производится движущимся по наклонной плоскости рулоном, который в.,одит в соприкосновение с конечным выключателем, расположенным над последним верхним валиком подачи, причем работа ножа синхронизирована с работой мерного барабана.

На чертеже изобра>кено устройство д,ÿ упаковки рулонов мягкой кровли.

Под наклонной плоскостью 1 разме|цены клеевые an. араты 2, подающие и выравнивающие валики 8, 4, служащие для перемещения упаково|ной бумаги с бобины 5, мсрный барабан б для отчсривания листа упаковочной бумаги заданной длины, но>к 7 с приводом от элсктромагнита о, взаичодсйствующего с конечным выключателем 9 мерного барабана 6, чсм и синхронизирустся работа ножа и мерного барабана.

Лля нанесения этикетки на бумагу применено приспособление, выполненное в виде барабана 10 с гнездом для установки штампа с этикеткой завода-изготовителя.

Для удержания на наклонной плоскости рулонов 11 разных диаметров, приченен прижимной транспортер 12, выполненный в виде нескольких тексропных ремней, надетых на шкивы 1>, укрепленные на плавающих осях. № 130394

Включение подачи оберточной бумаги под смазанный клеем рулон 14 производится этим же движущимся по наклонной плоскости рулоном, входящим в соприкосновение с конечным выключателем 15, Предм ет изобретения

1. Устройство для упаковки рулонов мягкой кровли в оберточную бумагу с применением наклонной плоскости, снабженной клеевыми аппаратами, и ленточного прижимного транспортера, служащих для перемещения и удержания рулона в процессе его обработки, о тл ич а ющ е е с я тем, что, с целью автоматизации подачи оберточной бумаги под смазанный клеем рулон, под наклонной плоскостью установлены: группа приводных подан>щих и выравнивающих валиков, предназначенных для перемещения бумаги с бобины, мерный барабан для отмеривания листа бумаги заданной длины, нож с приводом от электромагнита и приспособление для нанесения этикетки на отрезанный ножом лист бумаги, причем включение подачи ооерточной бумаги производится движущимся по наклонной плоскости рулоном, входящим в соприкосновение с конечным выключателем, разно Io>I»LIIíû»I над последним верхним валиком подачи, а работа ножа синхронизирована с раоотой мерного барабана.

2. Устройство по и. 1, отлич аю ще ес я тем, что, с целью удер>кания на наклонной плоскости рулонов разных диаметров, прижимной транспортер выполнен в виде нескольких тексропных ремней, надетых на шкивы, укрепленные на плавающих осях.
