Изобретение относится к испытательной технике и может быть использовано для задания гармонических линейных ускорений при проверке, градуировке и исследовании линейных аксе- 5 лерометров.

Цель изобретения — повышение точности воспроизведения гармонических линейных ускорений °

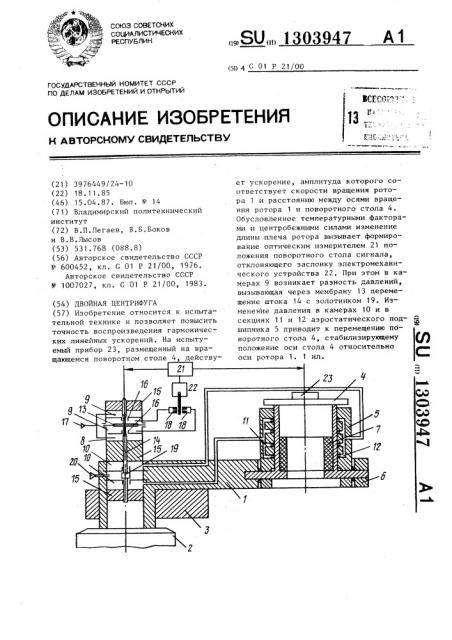

На чертеже изображена схема двойной центрифуги.

Двойная центрифуга содержит ротор

1 с приводом 2, установленный в аэростатическом подшипнике 3, Поворотный стол 4 установлен на роторе 1 в аэро- 15 статическом подшипнике 5 и подпятнике 6. Поворотный стол снабжен приводом 7.

Источник регулируемого давления выполнен в виде полого цилиндрического корпуса 8, установленного на роторе 1 соосно с ним.

Источник регулируемого давления включает в себя две измерительные камеры 9 и две камеры 10 регулируемого давления в секциях 11 и 12 аэро., динамического подшипника 5.

Измерительные камеры 9 разделены мембраной 13. Мембрана закреплена на штоке 14, установленном в направляющих 15. Измерительные камеры 9 связаны через регулируемые дроссели

16 с источником 17 питания низкого давления. С измерительными камерами

9 пневматически соединены два сопла 18.

На штоке 14 закреплен золотник

19, образующий регулируемые дроссели на входах камер 10 регулируемого давления. Питание камер 10 осуществляется от источника 20 высокого давления. Камеры регулируемого давления связаны с секциями 11 и 12 аэростатического подшипника 5.

Измеритель 21 положения поворотного стола оптически связан с осями ротора 1 и поворотного стола 4. Выход оптического измерителя 21 соединен с электромеханическим устройством 22, заслонка которого расположена между измерительными соплами 18.

Исследуемый прибор 23 жестко установлен иа поворотном столе 4.

Двойная центрифуга работает следующим образом.

Испытуемый прибор 23 устанавливают на поворотном столе 4 таким образом, чтобы ось его чувствительности располагалась в горизонтальной плоскости. С помощью приводов 2 и 7 ротор 1 и поворотный стол 4 приводятся во вращение. Действующее при этом на испытуемый прибор ускорение имеет характер гармонических колебаний. Амплитуда ускорения соответствует скорости вращения ротора и расстоянию между осями вращения ротора и поворотного стола, а частота воспроизводимых гармонических колебаний определяется скорость вращения поворотного стола.

Изменение в процессе работы длины плеча ротора, вызванное температурными факторами и действием центробежных сил, воспринимаются оптическим измерителем 21 положения поворотного стола, формирующим сигнал, пропорциональный отклонению межосевого расстояния от заданного. Сигнал с оптического измерителя отклоняет заслонку электромеханического устройства 22 изменяя пневматическое сопротивление сопел 18 и давление в измерительных камерах 9. Возникающая разность давлений в камерах 9, действуя через мембрану 13, перемещает шток 14.

Укрепленный на штоке золотник 19 изменяет давление в камерах 10 регулируемого давления и в секциях 11 и

12 аэростатического подшипника 5,сме. щая при этом поворотный стол 4 таким образом, чтобы сохранилось неизменным расстояние между осями ротора 1 и поворотного стола 4.

Стабилизация B процессе работы положения оси поворотного стола исключает ошибку в задании амплитуды гармонических колебаний ускорения, вызванную изменением плеча ротора.

Формула изобретения

Двойная центрифуга, содержащая ротор с вертикальной осью вращения, поворотный стол, установленный на роторе в аэростатическом подшипнике секционного типа с осью вращения, параллельной оси вращения ротора и смещенной относительно последней, источник регулируемого давления в виде полого цилиндрического корпуса, установленного на роторе соосно с ним и состоящий из двух измерительных камер, сообщающихся с атмосферой через два измерительных сопла и двух
