Реферат



Изобретение относится к измерительной технике и метрологии. Используется для высокоточных измерений постоянного напряжения. Целью изобретения является повьшение точности измерения постоянного напряжения и расшисрение диапазона измерений напряжения в сторону малых значений измеряемого напряжения. Устройство содержит емкостные измерительные электроды 1, 2, подвижную проводящую частицу 5. Для достижения поставленной цели в устройство введены рабочие трубки 3, 4, заполненные непроводящей несущей жидкостью , контакты 7, 8, датчики 9, 10, 11 положения подвижных проводящих частиц, неподвижная частица 6, электроды 12-15 съема зарядов, накопительные сферы 16, 17, электростатический преобразователь 18, счетчик 19, регистр управления гидроприводом 20, вычислительный блок 21, образованы новые функциональные связи. Проводящие частицы выполнены в виде капель ртути. 1 ил. S (Л со о оо о N 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (51) 4 G 01 R 19/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTMPblTVIA (2i) 3965511/24-21 (22) 14.10.85 (46) 15.04.87. Бюл. Р 14 (72) В.И.Шекриладзе, Г.Г.Бакрадзе, Б.С.Джинджалава, Н.Г.Лобжанидзе, Д.А.Чигладзе, Я.А.Пятигорский, А.А. Аваков и Г.К.Арутюнов (53) 621.317.725 (088.8) .(56) Авторское свидетельство СССР

N - 457039, кл. G 01 R 19/00, 0975.

Авторское свидетельство СССР

Ф 289364, кл. С 01 R 19/00, 1969. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОСТОЯННОГО НАПРЯЖЕНИЯ (57) Изобретение относится к измерительной технике и метрологии. Используется для высокоточных измерений по- стоянного напряжения. Целью изобретения является повышение точности измеЛК, 1303948 рения постоянного напряжения и расши,-рение диапазона измерений напряжения в сторону малых значений измеряемого напряжения. Устройство содержит емкостные измерительные электроды 1, 2, подвижную проводящую частицу 5. Для достижения поставленной цели в устройство введены рабочие трубки 3, 4, заполненные непроводящей несущей жидкостью, контакты 7, 8, датчики 9, 10, 11 положения подвижных проводящих частиц, неподвижная частица 6, электроды 12-15 съема зарядов, накопительные сферы 16, 17, электростатический преобразователь 18, счетчик

19, регистр управления гидроприводом 20, вычислительный блок 21, образованы новые функциональные связи.

Проводящие частицы выполнены в виде капель ртути. 1 ил.

1303948

Изобретение относится к измерятельной технике и метрологии и мажет быть использовано для высокоточных измерений постоянного напряжения.

Цель изобретения — повышение точности измерения постоянного напряжения и расширение диапазона измерений напряжения в сторону малых значений измеряемого напряжения.

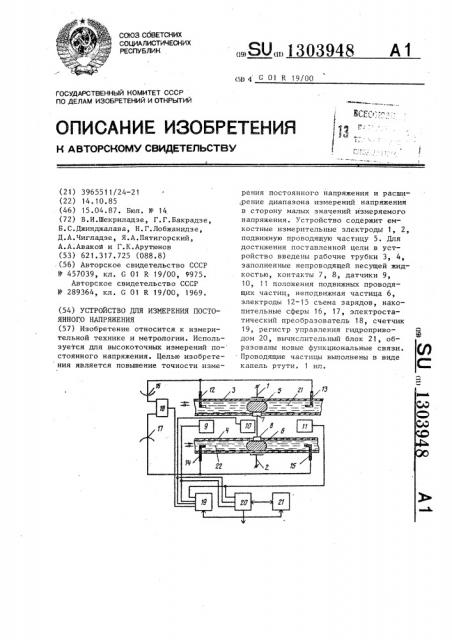

На чертеже изображена схема предлагаемого устройства.

Устройство содержит первый 1 и второй 2 емкостные измерительные электроды, первую 3 и вторую 4 рабочие трубки, заполненные непроводящей несущей жидкостью, первую 5 и вторую 6 подвижные проводящие частицы — капли ртути, первый 7 и второй 8 контакты, первый 9, второй 10 и третий 11 датчики положения подвижных проводящих частиц, первый 12, второй l3, третий

14 и четвертый 15 электроды съема зарядог,, первую 16 и вторую 17 накопительные сферы,, эпектрастатический преобразователь 18, счетчик 19, регистр 20 управления гидроприводом и вычислительный блок 21. !

Измерительные электроды 1 и 2, представля!ощие собой металлические ЗО пластины, расположены с наружной стороны рабочих трубок 3 и 4, выполненных из изоляторов. Провадящ?:е частицы 5 и 6, в качестве которых использу?отся капли ртути, kx контакты 7 и 8 образуют два последовательно соединенных конденсатора, причем измерительный электрод 1„ стенка рабочей трубки 3, капля ртути 5 и контакт 7 составляют первый конденсатор, кон-такт 8, соединенный с контактам 7, капля ртути 6! стенка рабочей трубки 4 х! измерите!?ь ??! !й 93! ех» Tр ад 2 co с тавляют второй конденсатор. Датчики

9 "11 Г(оложе?!ия подвижных проводящих частиц 5 и фикс:ирую." положение капель ртути 5 и 6 в моменты рх заряда через контакты 7 ч 8 и в моменты съема заряда электродами 12--15. llepвый 12 и второй 13 электроды съема. зарядов подключены к внутренней по-верхности первой накопительной сфры 16, а третий 14 и четвертый 15 электроды подключены к внутренней.поверхности в арой накопительной сферы

ЭЭ

17. Входы электростатического преобразователя 18 соединены соответст-венно с внеип?ими поверхностями перkxoA 16 kx в арс!Й 1 7 сфер, а его выход — с входом запрета съема счетчика 19. Выходы первого 9, второго 10 и третьего 11 датчиков положения, выполненных в виде источников света и фоточувствительных элементов, соединены со счетными входами счетчика 19 и с входами регистра 20 управления гидроприродом. Выходы счетчика 19 и регистра 20 упЭ равлеьия гидраприводом через приборный интерфейс соединены с вычислительным блоком 21.

Устройство работает следующим образом.

la поверхностях первой 5 и второй 6 подвижных проводящих частиц вазника?от заряды Q u Q, величина

1 т! которых зависит ат измеряемого напряжения на первом 1 и втором 2 измерительных электродах. При движении потоков несущих жидкостей соответственна по перво" 9 и второй 4 рабочим трубкам передвигаются первая 5 и вторая 6 подвижные проводящие частицы, в качестве которых используются капли ртути, несущие па себе заряды (и С .

В зависимости от .?аправления движения потока непроводящей. несущей жидкости по первой рабочей трубке 3 пацвижная проводящая частица 5 достигает первого 12 ил> второго 13 электродов съема заряда. В зависимости ат направления движения??o TQKG второй непровадящей несущей жидкости 22 па второй 4 рабочей трубке проводящая частица 6 достигает третьего 14 или четвертого

15 электродов с.ъема. Таким образом, заряд Я„с ??ервой подвиж??ой проводящс.й частицы 5 через первый 12 или второй 13 электроды съема заряда передается на внутренн!ою поверхность первой накопительной сферы 16. Заряд (? „са второй ??одвижнай проводящей частицы 6 через третий 14 или четвертый 15 электроды съема заряда передается на внутрен?ною поверхность второй накопительной сферы 17. Перв;ki 16 и вторая 17 накопительные сферы заряжаются да определенной величины, что соответствует заданной разности потенциалов, измеряемой электростатическим преобразователем 18. В момент достижения заданной разности потенциалов Б, электростатический преобразователь 18 формирует импульс запрета для счетчика 19! подсчитываю щего сколько раз капля перенесла пементарные заряды Q от первого

13039

П с т. и

Составитель И.Мостовый .Техред И.Попович

Корректор Л.Патай

Редактор А.Ревин

Закаа 1304/45

Тираж 731

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г,ужгород, ул. Проектная, 4 измерительного электрода в первую накопительную сферу 16, подсчитывающий такж сколько раз подвижная проводящая частица 6 перенесла элементарные заряды от второго измерительного электрода 2 во вторую накопительную сферу 17. Счетные входы счетчика 19 соединены с выходами со" ответственно первого 9, второго 10 и третьего 11 датчиков положения пер- f0 вого 5 и второго 6 подвижных приводящих частиц, формирующих импульсы при прохождении капель ртути через измерительные электроды 1 и 2 и электроды 12-15 съема зарядов. Кроме того, 15 выходы первого 9, второго 10 и третьего 11 датчиков положения капель ртути соединены с входами регистра 20 управления гидраприводом, осуществляющего выполнение по заданной програм-Я0 ме из вычислительного блока 21 управление перемещением первой 5 и второй . 6 подвижных проводящих частиц.

Таким образом, зная число N которое определяет сколько раз капля 5 ртути перенесла элементарный заряд Q от измерительного электрода в накопительную сферу можно определить измеряемое напряжение, равное

Первый 9, второй 10 и третий 11 датчики положения подвижньгх проводящих частиц фиксируют положение первой 5 и второй 6 капель ртути и в зависимости от положения через регистр

20 управления гидроприводом происходит управление гидроприводом, работа-40 ющим в возвратно-поступательном режиме.

Формула изобретения
