Устройство записи информации на магнитный носитель

Устройство записи информации на магнитный носитель

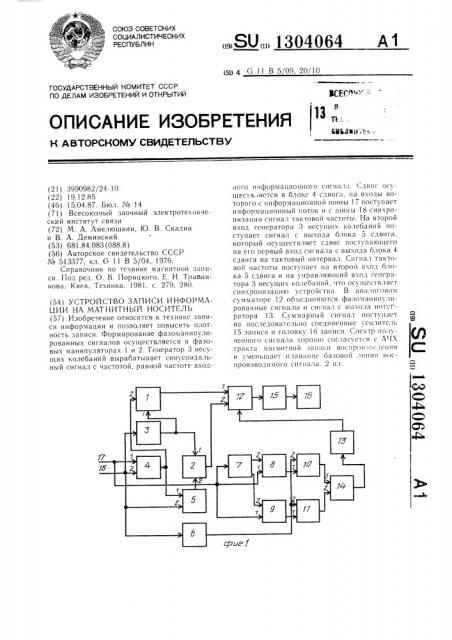

Иллюстрации

Показать все

Реферат



Изобретение относится к технике записи информации и позволяет повысить плотность записи. Формирование фазоманипулированных сигналов осуществляется в фазовых манипуляторах 1 и 2. Генератор 3 несущих колебаний вырабатывает синусоидальный сигнал с частотой, равной частоте входного информационного сигна.ча. Сдвиг осуществ.1яется в блоке 4 сдвига, па в.ходы которого с информационной п,1ины 17 поступает информационный поток и с тины 18 синхронизации сигнал тактовой частоты. На второй вход генератора 3 несущих колебаний поступает сигнал с выхода блока 5 сдвига, который осуществляет сдвиг поступающего на его первый вход сигнала с выхода блока 4 сдвига на тактовый интервал. Сигнал тактовой частоты поступает на второй вход блока 5 сдвига и на унрав.пяющий вход генератора 3 несущих колебаний, что осуществляет синхронизацию устройства. В ана, 1оговом сумматоре 12 объединяются фазоманипулированные сигналы и си|-нал с выхода интегратора 13. Суммарный сигнал поступает на цос,тедовательно соединенные си, 1ите, 1ь 15 записи и головку 16 записи. Спектр но.чученного сигнала хороню сопасуется с .АЧХ тракта магнитной записи воспрои: .,о.чения и уменьшает плавание базовой , 1инии воспроизводимого сигнала. 2 ii. i. (О (Л со О N) о о:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИН йв 4 G 11 В 5 09, 20 10 н р(ими;", 13 „"

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3990982/24-10 (22) 19.12.85 (46) 15.04.87. Бюл. № 14 (71) Всесоюзный заочный электротехнический институт связи (72) М. А. Амелющкин, Ю. В. Скалин и В. А. Деминский (53) 681.84.083 (088.8) (56) Авторское свидетельство СССР № 513377, кл. С 11 В 5/04, 1976.

Справочник по технике магнитной записи. Под ред. О. В. Порицкого, Е. H. Травникова, Киев, Техника, 1981, с. 279, 280. (54) УСТРОЙСТВО ЗАПИСИ ИНФОРМАЦИИ НА МАТНИТНЫЙ НОСИТЕЛЬ (57) Изобретение относится к технике записи информации и позволяет повысить плотность записи. Формирование фазоманипулированных сигналов осуществляется в фазовых манипуляторах 1 и 2. Генератор 3 несущих колебаний вырабатывает синусоидальный сигнал с частотой, равной частоте входÄÄSUÄÄ 1304064 Д1 ного информационного сигнала. Сдвиг олществ.,ястся в блоке 4 сдвига, на вхоlbl которого с информационной шины 17 поступает информационный поток и с шины 18 синхронизации сигнал тактовой частоты. На второй вход генератора 3 несущих колебаний поступает сигнал с выхода блока 5 сдвига, который осуществляет сдвиг поступаюгцсго на его первый вход сигнала с выхода блока 4 сдвига на тактовый интервал. Сигнал тактовой частоты поступает на второй вход блока 5 сдвига и на управляющий вход генератора 3 несущих колебаний, что осуществляет синхронизацию устройства. В аналоговом сумматоре 12 объединяются фазоманипулированные сигналы и сигнал с выхода интегратора 13. Суммарный сигнал поступает на последовательно соединенные усилитель

15 3aii>

1304064

10 i5

Формула изобретения

Изобретение относится к записи инфор мации и может быть использовано в аппаратах цифровой магнитной записи с высокой плотностью.

Цель изобретения — повышение плотности записи.

На фиг. 1 приведена схема устройства записи информации; на фиг. 2 — временные диаграммы работы устройства.

Устройство содержит первый и второй фазовые манипуляторы 1 и 2, генератор 3 несущих колебаний, два блока 4 и 5 сдвига, формирователь 6 импульсов, делитель 7, четыре элемента И 8 — 11, первый аналоговый сумматор 12, интегратор 13, второй аналоговый сумматор 14, усилитель 15 записи, головку 16 записи, информационную шину 17 и шину 18 синхронизации.

Устройство записи (фиг. 1) представлено в виде двух частей. Первая часть включает первый фазовый манипулятор 1, генератор 3 несущих колебаний, второй фазовый манипулятор 2, первый и второй блоки 4 и 5 сдвига. Она осуществляет формирование фазоманипулированных сигналов (фиг. 2r, е), поступающих далее на аналоговый сумматор 12. Формирование первого фазоманипулированно сигнала осуществляется в фазовом манипуляторе 1. При этом на его первый вход поступает сигнал с генератора 3 и входной информационный сигнал в виде кода «Без возвращения к нулю» (фиг. 2б), сдвинутый на половину тактового интервала (фиг. 2г). Генератор 3 вырабатывает синусоидальный сигнал с частотой, равной частоте информационного сигнала. Сдвиг осугцествляется в блоке 4 сдвига, на входы которого поступают входной информационный поток с информационной шины 17 и сигнал тактовой частоты с шины 18 синхронизации.

Формирование второго фазоманипулированного сигнала осуществляется во втором фазовом манипуляторе 2. При этом на его первый вход поступает сигнал с генератора 3, а на второй вход — сигнал с выхода второго блока 5 сдвига. Второй блок сдвига осуществляет сдвиг поступающего на его первый вход сигнала с выхода первого блока сдвига на тактовый интервал. На второй вход второго блока 5 сдвига поступает сигнал тактовой частоты. Последний поступает также на управляющий вход генератора 3 несугцих колебаний, что позволяет осуществлять синхронизацию устройства записи.

Вторая часть схемы осуществляет формирование сигнала (фиг. 2р). Она состоит из формирователя 6 импульсов, делителя 7 частоты, четырех элементов И 8 — 11, второго аналогового сумматора 14, интегратора 13.

Входной информационный сигнал в виде коla «Без возвращения к нулю» (фиг. 2б) поступает на первые входы первого 8 и второго 9 элементов И, на вторые входы которых поступают с инвертирующего и неинвертирующего выходов делителя 7 частоты сигналы (фиг. 2и, к).

Делитель 7 делит частоту информационного сигнала два раза. На первые входы третьего 10 и четвертого 1 элементов И поступают сигналы с выхода первого элемента И 8 (фиг. 2л) и второго элемента И 9 (фиг. 2м). Формирователь 6 импульсов осуществляет формирование коротких импульсов по заднему фронту импульсов тактовой частоты (фиг. 2з), поступающих далее на вторые входы третьего и четвертого элементов И 10 и 11, с выхода которых сигналы (фиг. 2о, п) поступают на суммирующий и вычитающий входы второго аналогового сумматора 14.

Суммарный сигнал поступает далее на инвертор 13, на выходе которого формируется сигнал (фиг. 2р). В первом сумматоре 12 осуществляется объединение первого фазоманипулированного сигнала (фиг. 2ч), второго фазоманипулирован ного сигнала (фиг. 2д) и сигнала, поступающего с выхода интегратора, причем первый и третий его входы являются суммирующими, а второй— вычитающим. Суммарный сигнал (фиг. 2е) поступает далее на последовательно соединенные усилитель 15 записи и головку 16 записи. Воспроизведенный сигнал имеет вид, приведенный на фиг. 2т. Присутствие в токе записи сигнала (фиг. 2р) обеспечивает компенсацию плавания базовой линии в воспроизводимом сигнале.

Устройство записи информации на магнитный носитель, содержащее последовательно соединенные усилитель и головку записи, а также фазовый манипулятор, шину синхронизации и информационную шину, отличающееся тем, что, с целью повышения плотности записи, введены второй фазовый манипулятор, первый аналоговый сумматор, генепатор несущих колебаний, вход которого соединен с шиной синхронизации, а выход через первый и второй фазовые манипуляторы подключен соответственно к первому и второму входам первого аналогового сумматора, выходом подключенного к входу усилителя записи, последовательно соединенные второй аналоговый сумматор и интегратор, выход которого соединен с третьим входом первого аналогового сумматора, первый, второй, третий и четвертый элементы И, последовательно соединенные первый и второй блоки сдвига, а также формирователь импульсов, делитель, вход которого соединен с информационной шиной, с первыми входами блока сдвига, первого и второго элементов И, а первый выход делителя через последовательно соединенные первый и третий элементы И подключен к первому

1 304064 входу второго сумматора, второй вход которого через последовательно соединенные четвертый и второй элементы И соединен с вторым выходом делителя, при этом шина синхронизации подключена к вторым входам первого и второго блоков сдвига непосредстСоставитель H. Вихрова

Редактор И. Касарда Техред И. Верес Корректор A. Зимокосов

Заказ 13! 4/51 Тираж 590 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4, 5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 а

Ю
