(/ Я 6) /1

Класс 1- .©

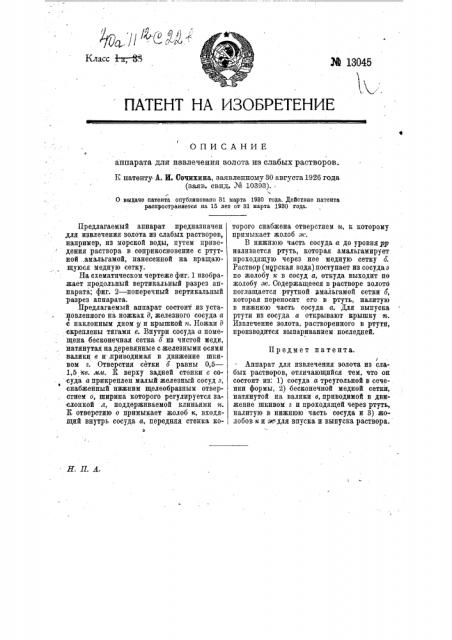

М 13045 ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ аппарата для извлечения золота из слабых растворов

К патенту- А. И. Сочихина, заявленному 80 августа 1926 года (ваяв. свид. ¹ 10393).

О выдаче патента опубликовано 31 марта 1930 года. Действие патента распространяется ыа 15 лет от 31 марта 1930 года.

Предлагаемый аппарат предназначен для извлечения золота из слабых растворов, например, из морской воды, путем приведения .раствора в соприкосновение с ртутной .амальгамой, нанесенной на вращающуюся медную сетку.

На схематическом чертеже фиг. 1 изображает продольный вертикальный разрез аппарата; фиг. 2 — поперечный вертикальный разрез аппарата.

Предлагаемый аппарат состоит из установленного на ножках д, железного сосуда а с наклонным дном у и крышкой я. Ножки д скреплены тягами е. Внутри сосуда а помещена бесконечная сетка о из чистой меди, натянутая на деревянные с железными осями валики в и .приводимая в движение шкивом г. Отверстия сетки о равны 0 5—

1,5 кв. мм. К верху задней стенки с сосуда а прикреплен малый железный сосуд з, снабженный нижним щелеобразным отверстием о, ширина которого регулируется заслонкой л, поддерживаемой клиньями и.

К отверстию о примыкает жолоб к, входящий внутрь сосуда а, передняя стенка которого снабжена отверстнем и, к которому примыкает жолоб лс.

В нижнюю часть сосуда а до уровня ур наливается ртуть, которая амальгамирует проходящую через нее медную сетку о.

Раствор (морская вода) поступает из сосуда з по жолобу и в сосуд а, откуда выходит по жолобу лс. Содержащееся в растворе золото поглащается ртутной амальгамой сетки о, которая переносит его в ртуть, налитую в нижнюю часть сосуда а. Для выпуска ртути из сосуда а открывают крышку ж.

Извлечение золота, растворенного в ртути, производится выпариванием последней.

Предмет патента.

Аппарат для извлечения золота из слабых растворов, отличающийся тем, что он состоит из: 1) сосуда а треугольной в сечении формы, 2) бесконечной медной сетки, натянутой на валики в, приводимой в движение шкивом г и проходящей через ртуть, налитую в нижнюю часть сосуда и 3) жолобов к и я для впуска и выпуска раствора.

H патенту А. И. Сочихина М- 13645 иг. иг.

Тип. 1 идр, Упр. Управл. В.-Е. Сил РККА. Лекииград, здание Гл. Адмиралтейства..
