№ 1ЗО462

Класс gd, 7о, ГССР

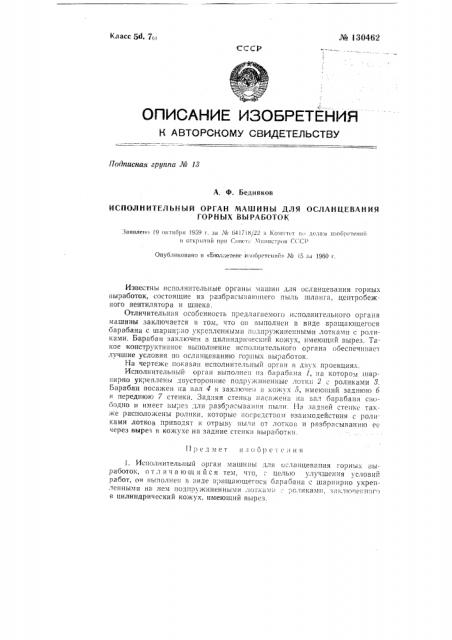

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 18

А. Ф. Бедняков

ИСПОЛНИТЕЛЬНЫЙ ОРГАН МАШИНЫ ДЛЯ ОСЛАНЦЕВАНИЯ

ГОРНЫХ ВЫРАБОТОК

Заявлено l9 октября 1959 г. за ¹ 64I7ill122 и Ком|ггст по псла:и иаобрстений и открытий ири Г пк f, .I1aaañòðîâ ГГО!

Опубликовано â с<Бюллетене иаобрстснни» № 15 аа 1960 г.

Нредмет изобрел ения!. Исполнительный орган машины для ос,занцевапия горных «blработок, о т;I и ч а ю шийся тем, что, с целью улучшения условий работ, он выпо IHI.II в виде вращающегося барабана с шарнирно укрепленными на нем подпружиненными лоткамп . роликамн, зактюченпог,) в цилиндрический кожух, имеющий вырез.

Известны исполнительные органы машин для осланцевания горных выработок, состоящие из разбрасьп аюшего пыль шланга, центробежного вентилятора и шнека, Отличительная особенность предлагаемого исполнительного органа машины заключается в том, что 0II выполнен в виде вращающегося барабана с шаршгрно укрепленными подпружиненными лотками с ро IHками. Барабан зак;почен в цилиндрический кожух, имеющий вырез. Такое конструктивное выполнение исполнительного органа обеспечиваез лучшие условия по осланцеванию горных выработок.

На чертеже показан исполнительный орган в двух проекциях, Исполнительный орган выполнен из барабана 1, на котором шарнирно укреплены двусторонние подружиненные лотки 2 с роликами 8.

Барабан посажен На ва 1 4 H заключеll II кожух, имею1ций заднюю 6 и переднюю 7 стенки. Задняя стенка насажена на вал барабана свободно и имеет вырез для разбра "IlaaHHII пыли. На задней стенке также расположены ролики, которые посредством взаимодействия с роликами лотков приводят к отрыву пыли от лотков и разбрасыванию ее через вырез в кожухе На задние стенки выраооткн.

¹ 130462

Редактор Л. М. Струве Текред А. А. Камышиикова Корректор И. Бронштейн

Подп, к печ. 25.1-61 г

Зак. 305

Формат бум. 70 !08 />6

Тираж 700

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Объем 0,17 уел. п. л.

Цена 3 коп.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

2. Форма выполнения исполнительного органа по н 1, отл и ч а гоща я с я тем, что осланцевание осуществляется через вырез в кожухе посредством взаимодействия роликов враща1он1ихся лотков с роликами, расположенными на задней стенке кожуха.
