Цветной кинескоп

Цветной кинескоп

Иллюстрации

Показать все

Реферат

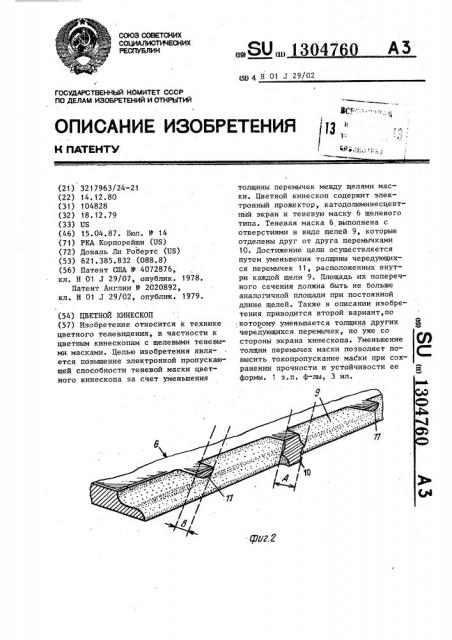

Изобретение относится к технике цветного телевидения, в частности к цветным кинескопам с щелевыми теневыми масками. Целью изобретения является повышение электронной пропускающей способности теневой маски цветного кинескопа за счет уменьшения толщины перемычек между щелями маски . Цветной кинескоп содержит электронный прожектор, катодолюминесцентный экран и теневую маску 6 щелевого типа. Теневая маска 6.выполнена с отверстиями в виде щелей 9, которые отделены друг от друга перемычками 10. Достижение цели осуществляется путем уменьше ния толщины чередующихся перемычек 11, расположенных внутри каждой щели 9. Площадь их поперечного сечения должна быть не больше аналогичной площади при постоянной длине щелей. Также в описании изобретения приводится второй вариант,по ;которому уменьшается толщина других чередующихся перемычек, но уже со стороны экрана кинескопа. Уменьшение толщин перемычек маски позволяет повысить , токопропускание при сохранении прочности и устойчивости ее формы. 1 з.п. ф-лы, 3 ил. i О) Г7 bo о О5 10 h- СП (р1/г.2

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН ф;r- :-;:,:-...,. f3, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н flATEHTV

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3217963/24-21 (22) 14.12.80 (3i) 104828 (32) 18. 12. 79 (33) vs (46) 15.04. 87. Бюл. Р 14 (71) РКА Корпорейшн (VS) (72) Дональ Ли Робертс (VS) (53) 621.385.832 (088.8) (56) Патент США У 4072876, кл. Н 01 J 29/07, опублик. 1978.

Патент Англии 9 2020892, кл. Н 01 J 29/02, опублик. 1979. (54). ЦВЕТНОЙ КИНЕСКОП (57) Изобретение относится к технике цветного телевидения, в частности к цветным кинескопам с щелевыми теневыми масками. Целью изобретения является повышение электронной пропускающей способности теневой маски цветного кинескопа за счет уменьшения,„SU „„1304760 AЗ (51) 4 Н 01 J 29/02 толщины перемычек между щелями маски. Цветной кинескоп содержит электронный прожектор, катодолюминесцентный экран и теневую маску 6 щелевого типа. Теневая маска 6 выполнена с отверстиями в виде щелей 9, которые отделены друг от друга перемычками

10. Достижение цели осуществляется путем уменьшения толщины чередующихся перемычек 11, расположенных внутри каждой щели 9. Площадь их поперечного сечения должна быть не больше аналогичной площади при постоянной длине щелей. Также в описании изобретения приводится второй вариант,по которому уменьшается толщина других чередующихся перемычек, но уже со стороны экрана кинескопа. Уменьшение толщин перемычек маски позволяет повысить токопропускание маски при сохранении прочности и устойчивости ее формы. 1 з.п. ф-лы, 3 ил, 60

1 13047

Изобретение относится к технике: цветного телевидения, в частности к цветным кинескопам с щелевыми теневыми масками.

Цель изобретения -. повышение электронной пропускающей способности теневой маски цветного кинескопа за счет уменьшения толщины перемычек между щелями маски.

На фиг.1 представлена общая схема 10 цветного кинескопа, на фиг.2 и 3— варианты конструктивного выполнения теневой маски.

Цветной кинескоп (фиг,1) содержит колбу 1 с фронтальным стеклом 2 и горловиной 3, соединенными конусной частью 4. На внутреннюю -поверхность фронТального стекла 2 нанесен трехцветный мозаичный катодолюминесцентный экран 5. Теневая маска 6 уста- 20 новлена на заданном расстоянии от экрана 5,В горловине 3 размещен .электронный прожектор 7, а в области соединения горловины с конусной частью колбы установлена отклоняющая система 8.

Теневая маска 6 выполнена (фиг.2) с отверстиями в виде щелей 9, которые отделены друг от друга перемычками

10. Чередующиеся перемычки 11 умень- 30 шены по толщине со стороны электронного прожектора по крайней мере до половины площади поперечного сечения перемычек при постоянной длине щелей.

В другом варианте изобретения вторые чередующиеся перемычки 12, расположенные.между первыми 11 (фиг,3),также могут быть уменьшены по толщине, но со стороны экрана кинескопа.

Уменьшение толщин перемычек иас- 40 ки в соответствии с изобретением пеьволяет повысить токопропускание маски, что вытекает из сравнения эффективных толщин А и 6 соответственно неуменьшенных и уменьшенных по толщине перемычек, а также сохранить необходимую прочность и устойчивость формы маски. При этом не происходит ухудшения чистоты цвета, на которую влияет местоположение перемычек,а эффект повышения токопропускания проявляется даже в центральной области маски.

Формула изобр етения

Цветной кинескоп, содержащий электронный прожектор, катодолюминесцентный экран и теневую маску щелевого типа, расположенную между электронным прожектором и катодолюминесцентным экраном, причем щели маски распо ложены вертикальными колонками и разделены внутри каждой колонки перемычками, отличающийся тем, что, с целью повышения электронной пропускающей способности, внутри каждой колонки чередующиеся перемычки уменьшены по толщине со стороны электронного прожектора по крайней мере до половины площади поперечного сечения перемычек при постоянной длине щелей.

2. Цветной кинескоп по п.1, о тл и ч а ю шийся тем, что вторые чередующиеся перемычки, расположенные между первыми чередующимися перемычками, уменьшены по толщине до той же величины со стороны катодолюминесцентного экрана.
