Реферат



Изобретение относится к области машиностроения и предназначено для снятия фасок на отверстиях деталей. Целью изобретения является упрощение конструкции устройства за счет сокращения количества приводных элементов. Для этого деталь, в частности гайка., поступает из подающего лотка на порог шибера 4, а затем посредством его гнезда передается в зону обработки, где гайка подводится к подпружиненному фиксатору 10, а затем поджимается посредством подпружиненной втулки 9 при взаимодействии последней с подпружиненным кулачком 7, смонтированным на шибере 4, в момент отхода шибера 4 за приемом следующей необработанной гайки из подающего лотка. При обратном ходе шибера, т.е. при ходе в зону обработки, производится сброс обработанной гайки и установка необработанной гайки на фиксаторе 10. Затем цикл повторяется. 3 ил. Q (Л п Ось шпинделя 3W 8 1 Ч 1 СО о ел о О Фиг,3

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1305001

А1 (so 4 В 23 Q 7/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (,„

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ о

910 8

7 jt 1

Осб шпинделя (21) 3976324/25-08 (22) 18.11.85 (46) 23.04.87. Бюл. № 15 (71) Производственное объединение

"Машиностроительный завод им. Ф.Э.Дзержинского" (72) Н.Ф.Двинянинов (53) 62-229.6(088.8) (56) Авторское свидетельство СССР № 1085753, кл. В 23 Q 7/06, Ь965. (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО (57) Изобретение относится к области машиностроения и предназначено для снятия фасок на отверстиях деталей.

Целью изобретения является упрощение конструкции устройства за счет сокращения количества приводных элементов.

Дпя этого деталь, в частности гайка, поступает из подающего лотка на порог шибера 4, а затем посредством его гнезда передается в зону обработки, где гайка подводится к подпружиненному фиксатору 10, а затем поджимается посредством подпружиненной втулки 9 при взаимодействии последней с подпружиненным кулачком 7, смонтированным на шибере 4, в момент отхода шибера 4 за приемом следующей необработанной гайки из подающего лотка. При обратном ходе шибера, т.е. при ходе в зону обработки, производится сброс обработанной гайки и установка необработанной гайки на фиксаторе 10. За- д тем цикл повторяется. 3 ил.

01 2 действием пружины 8 отходит от обработанной гайки 3, удерживающейся в зоне обработки только на подпружиненном фиксаторе 10. В конце хода шибера 4 обработанная гайка 3 сталкивается с фиксатора 10 необработанной гай,кой 3 в отводящий лоток 13, а необработанная гайка 3 занимает место на фиксаторе 10. В конце хода шибера, в правом положенйи, подпружиненный кулачок 7 поджимает обрабатываемую гайку 3 через подпружиненную втулку

9 к планке 11, после чего происходит снятие фаски у гайки 3 инструментом, установленным в шпинделе станка, и осуществляется загрузка в гнездо 5 шибера 4 следующей гайки 3. Если гайка 3 становится на вершину, то при перемещении шибера влево до соприкосновения с гайкой, она разворачивается и занимает правильное ориентированное положение, вследствие чего зако линивания шибера не произойдет.

Загрузочное устройство, содержащее корпус, подающий лоток, шибер с гнездрм, установленный с возможностью возвратно-поступательного перемещения по направляющим в зону обработки и взаимодействия с зажимным механизмом посредством подпружиненного элемЕнта, установленного на шибере, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, зажимной механизм выполнен в виде подпружиненной втулки, установленной в корпусе перпендикулярно направляющим шибера с аксйально расположенным внутри него подпружиненным фиксатором, установленным с возможностью перемещения относительно втулки, при этом подпружиненный элемент выполнен в виде кулачка, установленного с возможностью взаимодействия с упомянутой втулкой.

1 13050

Изобретение относится к машиностроению и предназначено для снятия фасок на отверстиях деталей.

Цель изобретения — упрощение конструкции устройства за счет сокращения количества приводных элементов.

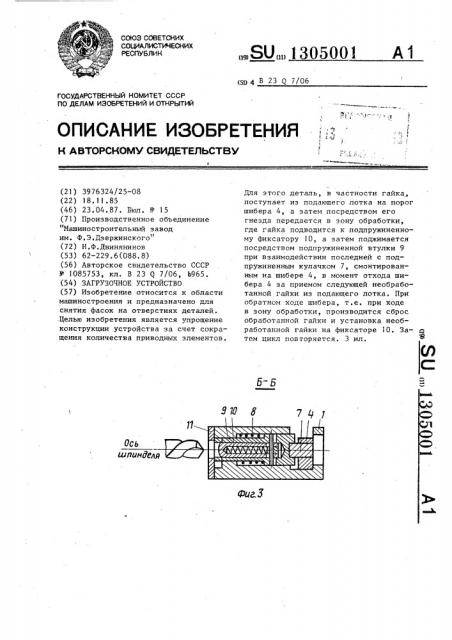

На фиг.l показано устройство, общий вид; на фиг.2 — вид А на фиг.l; на фиг.3 — сечение Б-Б на фиг.l.

Устройство содержит корпус 1, на 10 котором закреплен подающий лоток 2 для обрабатываемых деталей типа гайки 3. Внутри корпуса установлен шибер 4 с гнездом 5, установленным с возможностью возвратно-поступательно- 15 го перемещения от привода б по направляющим в зону обработки и взаимодействия с зажимным механизмом посредством кулачка 7, подпружиненного на шибере. 20

Зажимной механизм выполнен в виде подпружиненной посредством пружины 8 втулки 9, установленной в корпусе I перпендикулярно направляющим шибера

4 с аксиально расположенным внутри Ф о р м у л а и з о б р е т е н и я него подпружиненным фиксатором 10, установленным с возможностью перемещения относительно подпружиненной втулки 9. При этом подпружиненный кулачок 7 установлен с возможностью 30 взаимодействия с подпружиненной втулкой 9, посредством которой обрабатываемая гайка 3 поджимается к планке

11, закрепленной на корпусе 1. Кроме того, к гнезду 5 шибера 4 примыкает 35 порог 12, предназначенный для базирования по ее граням гайки 3. 3а зоной обработки гаек установлен отводящий лоток 13.

Устройство работает следующим об- 40 разом.

Гайка 3 из подающего лотка 2 попадает на порог !2 шибера 4 при его крайнем правом положении. При перемещении шибера 4 влево происходит от- 45 вод подпружиненного кулачка 7 от подпружиненной втулки 9, которая под

1305001

BudA

Фиг.2
