Абразивный инструмент

Абразивный инструмент

Иллюстрации

Показать все

Реферат



Изобретение касается изготовления абразивного инструмента. Цель изобретения - повышение стойкости инструмента, Планетарный шлифовальный круг 4 дополнен жестко установленным на шпинделе 1 шлифовальным кругом 5. Круг 5 расположен на одном уровне с рабочими участками кругов 4. Совместная работа планетарных кругов и концентрично установленного относительно оси врашения шпинделя круга снижает уровень вибраций, что позволяет повысить размерную стойкость инструмента. 4 ил. (О О5 О СП Фиг.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

yg 4 В 24 D 17/00

l;»=. k

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 37192ф2/31-08 (22) 03.04.84 (46) 23.04.87. Бюл. № 15 (71) Одесский политехнический институт (72) И. М. Буюкли, А. В. Якимов, Б. Н. Бирюков и Г. В. Новак (53) 621.922.079 (088.S) (56) Авторское свидетельство СССР № 948620, кл. В 24 В 1/00, 1980. (54) АБРАЗИВНЫИ ИНСТРУМЕНТ

„„SU„„1305014 A1 (57) Изобретение касается изготовления абразивного инструмента. Цель изобретения— повышение стойкости инструмента. Планетарный шлифовальный круг 4 дополнен жестко установленным на шпинделе 1 шлифовальным кругом 5. Круг 5 расположен на одном уровне с рабочими участками кругов 4.

Совместная работа планетарных кругов и концентрично установленного относительно оси врашения шпинделя круга снижает уровень вибраций, что позволяет повысить размерную стойкость инструмента. 4 ил.

1305014

Формула изобретения

Фиг. 2

Изобретение относится к изготовлению абразивного инструмента.

Цель изобретения — повышение размерной стойкости инструмента путем повышения площади режущих участков.

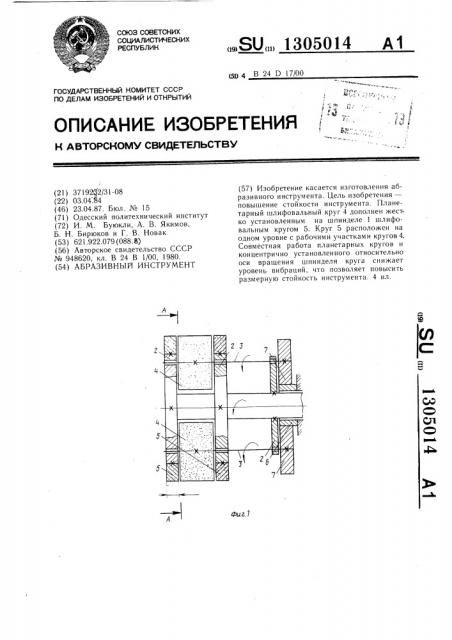

На фиг. 1 изображен инструмент с четырьмя планетарными кругами и одним шлифавальным крутом, выполненным в виде двух концентричных дисков; на фиг. 2 разрез A — А на фиг. 1; на фиг. 3 — то же, шлифовальный круг представлен в виде 10 одного диска; на фиг. 4 — сечение Б — Б на фиг. 3.

Инструмент состоит из шпинделя 1, на котором закреплены диски 2, несущие оправки 3 с шлифовальными кругами 4 и кру15 гом 5. Круги 5 концентричны шпинделю 1, круги 4 концентричны оправкам 3. Круги 4 имеют планетарный привод вращения, выполненный в виде солнечного колеса 6, неподвижно закрепленного на корпусе шлифовальной бабки. Вокруг солнечного коле- 20 са 6 обкатываются шестерни 7, каждая из которых установлена на противоположном относительно круга 4 конце оправки 3.

В процессе шлифования при вращении шпинделя 1 с дисками 2 круг 5 вращается с той же угловой скоростью, перемеш,ая и оправки 3 с шестернями 7. Последние, обкатывая солнечное колесо 6, сообщают дополнительное угловое перемещение кругам 4.

Шлифование планетарно движущимися режуlllèìè элементами характеризуется тем, что за один оборот шпинделя режущий элемент контактирует с шлифуемой поверхностью один раз и определенным участком режущей поверхности. При этом равномерность износа кругов 4 обеспечивается последовательной сменой точек контакта кругов 4 с обрабатываемой поверхностью. Последнее обеспечено тем, что отношение числа зубьев солнечной шестерни и каждой из шестерен 7 выбрано иррациональным.

Вибрации, возникающие в системе при работе указанным кругом, снижены в сравнении с инструментом с планетарными кругами. Это обеспечивает снижение шероховатости обработки, повышение размерной стойкости инструмента.

Абразивный инструмент, выполненный в виде планетарной шлифовальной головки, шпиндель которой несет расположенные по окружности и кинем атически связанные с солнечным колесом оправки, с установленными на одном конце каждой из которых шлифовальным кругом, а на другом — шестерней, отличающийся тем, что, с целью повышения стойкости инструмента, он дополнительно снабжен жестко установленным на шпинделе шлифовальным кругом, периферийная поверхность которого расположена на одном уровне с периферийными участками кругов, расположенных на оправках, при этом отношение числа зубьев солнечного колеса и шестерен оправки равно бесконечной дроби.

1305014

1305014

Составитель В. Воробьев

Редактор Н. Бобкова Техред И. Верес Корректор А. Ильин

Заказ 1342/13 Тираж 716 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
