Кассета для листовых плоских изделий

Кассета для листовых плоских изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам транспортировки тонколистовых изделий , в частности печатных плат (заготовок ), в автоматизированных линиях . Целью изобретения является повышение надежности фиксации изделий. Кассета состоит из боковых стенок с соосными пазами и прижима между ними с такими же пазами. В результате смещения прижима и фиксации его в смещенном положении изделие изгибается ,и тем самым удерживается в кассете от самопроизвольного выпадания. 2ил. ОО о 01 ел

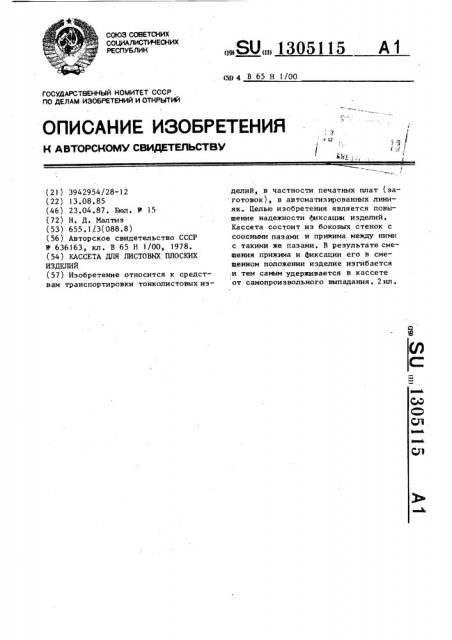

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 65 Н 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А STOPCH0IVIV СВИДЕТЕЛЬСТВУ Ф

Х ухх х

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР, ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3942954/28-12 (22) 13.08.85 (46) 23.04.87. Бюл. У 15 (72) Н. Д. Малтыз (53) 655.1/3(088 ° 8) (56) Авторское свидетельство СССР

11х 636163, кл . В 65 Н 1 /00, 1978. (54) КАССЕТА ДЛЯ ЛИСТОВ11Х ПЛОСКИХ

ИЗДЕЛИЙ (57) Изобретение относится к средствам транспортировки тонколистовых из„„SU„„1305115 A 1 делий, в частности печатных плат (заготовок), в автоматизированных линияк. Целью изобретения является повышение надежности фиксацж изделий.

Кассета состоит из боковых стенок с соосными пазами и прижима между ними с такими же пазами. В результате смещения прижима и фиксации его в смещенном положении изделие изгибается ,и тем самым удерживается в кассете от самопроизвольного выпадания. 2ил.

1 13О51

Изобретение относится к средствам транспортировки тонколистовых изде— лий, в частности печатных плат (заготовок), в автоматизированных линиях. 5

Целью изобретения является повышение надежности фиксации изделий при их транспортировке °

Изделия 1 вставляются в соосные пазы 2 боковых стенок 3 и 4 и прижима 6.

Затем прижим 6 смещают, преодолевая усилие пружины 8, и фиксируют в этом положении фиксатором 9. При этом изделия 1 изгибаются и чем самым удерживаются в кас:ете 1 от самопроизвольного выпадания.

На фиг, 1 изображена кассета со 10 вставленными в пазы стенок и прижима плоскими изделиями, общий вид; на фиг. 2 — то же, с зафиксированными изделиями.

Кассета для листовых плоских изделий 2 содержит боковые стенки 3 и

4 с соосными пазами 5 для изделий 2, прижим 6 в виде пластины с дополнительными соосными пазами 7, установ- 20 ленный между боковыми стенками 3 и 4 кассеты 1.

Кассета работает следующим образом.

Формула и з о б р е т е н и я

Кассета для листовых плоских изделий, содержащая параллельные вертикальные боковые стенки и подпружиненный прижим изделий, о т л и ч а ю— ш а я с я тем, что, с целью повышения надежности фиксации изделий при их транспортировке, боковые стенки кассеты имеют соосные сквозные пазы дпя изделий, а прижим выполнен в виде пластины с дополнительными сквозными пазами, соосными основным, и установлен между боковыми стенками кассеты.

1305115

Составитель N. Бающенко

Техред А. Кравчук

Редактор Н. Гунько

Корректор С Шекмар

Заказ 1377/18 Тираж 591

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раунская наб., д, 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород,. ул.- Проектная, 4
