Способ крашения целлюлозосодержащих текстильных материалов

Способ крашения целлюлозосодержащих текстильных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к красильно-отделочному производству, в частности к способу крашения целт : люлозосодержащих текстильных материа; лов кубовыми крдсителями путем использования в красильной ванне этанолгидразина. Способ позволяет уп-- ростить технологический процесс вследствие исключения стадии запаривания окрашенного материала или использования расплавленного металла в процессе крашения, а также снизить расход химических материалов вследствие исключения из красильной ванны восстановителя, щелочи и текстильновспомогательных веществ. При этом сохраняются прочностные показатели окраски. I табл. 00 о ел to IsD

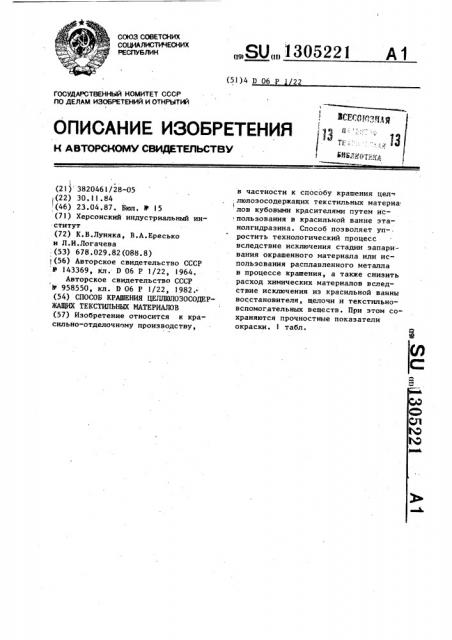

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„> 305221 (5!)4 П 06 Р 22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3820461/28-05 (22) 30.11.84 (46) 23.04.87. Бюл. В 15 (71) Херсонский индустриальный институт (72) К.В.Луняка, В.А.Ересько и Л.И.Логачева (53) 678.029.82(088.8) ! (56) Авторское свидетельство СССР

Ф 143369, кл. D 06 P I/22, 1964.

Авторское свидетельство СССР

В 958550, кл. D 06 P !/22, 1982." (54) СПОСОБ КРАШЕНИЯ ЦЕЛЛОЛОЗОСОДЕРЖАЩИХ ТЕКСТИЛЬНЫХ МАТЕРИАЛОВ (57) Изобретение относится к красильно-отделочному производству, в частности к способу крашения цел-т

;люлозосодержащих текстильных матерна: лов кубовыми красителями путем использования в красильной ванне этанолгидразина. Способ позволяет уп-. ростить технологический процесс вследствие исключения стадии запаривания окрашенного материала или использования расплавленного металла в процессе крашения, а также снизить расход химических материалов вследствие исключения из красильной ванны восстановителя, щелочи и текстильновспомогательных веществ. При этом сохраняются прочностные показатели окраски. I табл.

130522

Формула изобретения

5

Изобретение относится к красильноотделочному производству, в частности к крашению кубовыми красителями.

Целью изобретения является упрощение технологического процесса и 5 снижение расхода химических материалов при сохранении прочностных показателей окраски.

Пример l. Готовится раствор, содержащий 15 г/л кубового ярко-зеленого С в безводном этанолгидразине, путем введения красителя и этанолгидразцна и нагревания раствора при перемешивании до полного растворения красителя. Суровая хлопчатобумажная ткань нВидпочинок пропитывается в течение 5-8 с раствором красителя при 100-!ЗООС, выдерживается, 1520 с на воздухе (воздушный зрельник) промывается водой с температурой 2040 С, окисляется перекисью водорода (1-2 г/л), подвергается мыльной обработке препаратом "Новостьн (12 г/л}, промывается водой с температурой 60 С и высушивается. о, Пример 2. Готовится раствор, содержащий 10-15 г/л кубового золотисто-желтого ЖХ, 30% (от общего количества растворителя) воды и 70% этанолгидраэина путем введения красителя в раствор этанолгидразина в воде и нагревания раствора до 100-130 С при леремешивании до полного растворения красителя. Вискозная штапель"

l 2 ная ткань пропитывается раствором красителя при 100-130 С, отжимается, выдерживается 15-20 с на воздухе, промывается водой при 20-40 С, окисляется перекисью водорода (1-2 г/л), подвергается мыльной обработке-препаратом "Новость" (1-2 г/л), промывается водой с температурой 60 С и высушивается.

В таблице приведены технологические параметры предлагаемого и извест- ного способов.

Способ крашения целлюлозосодержащих текстильных материалов путем пропитки красящим составом иа основе кубового красителя при повышенной температуре, окисления водным раствором перекиси водорода, мыльной обработки, промывки и сушки, о т л и ч а ю" шийся тем, что, с целью упрощения технологического процесса и снижения расхода химических материалов при сохранении прочностных показателей окраски, в качестве красящего состава используют раствор кубового красителя в безводном этанолгидразине или в смеси 70-90 мас.Х последнего с 10-30 мас.% воды и пропитку им ведут при 100-130 С 5-8 ч с последующей выдержкой 15-20 с на воздухе и промывкой водой при 20-40 С.

М I ." . p.

upend еохь еwso х е е 5 х.Е1. О11 ХХ Х оох

O 61 е Х Х азкахх

l6 1 ак х кооа

»к о ° л аl х

Ill Ю Й 1 Д О х аоЕ В EJ ill и

»3459( ех а iiх д о" ах е е х f. хе се а ах о1:iz

И ОХ= Ие

5 е

hl 4

1 а ф СЧ

o p е о ио

3Ф е е е а

4I е

Х Н

1 Э о с.

Ф

11 1 ее Фе ак 144

3 ° Е1

РЕЧ о

4 о е а о

1 4

О3 е Q

Ф

)a

В

Ва Ц

3i

) Р,6

eÔö

Я Ф

Й ФЧ II

° Ь

4Ч и а еех

Ь 4 f

3 о

I

iR ф е к ф

4 W

l4 °

4)l s

- 1 О 6 I ц оаэи

s4))

1-."" к 1lk

8 ая 3о

4 ф

1 .3е

)5

6 аФ

1305?21 б )

14 а о

И

i ка к

Ф

М е к

l0 о х Ic °

g 1-1 е о 1я и g,о

<Ч хО К х 5

3 1-ЕЕ

C3 cJ ф R рр а х36

Х 1 .i

11 о е о х х

1ййй. а 14 хххааа е5хос. овха к»фхщ

;:1 5" мех ецио

llf Х ° а ю х

Иааф ." 1

je ).

13052? I!

Ф ! и и

° »4 хо

-м

I»

»

3 d !

1 а

kt!

Ч

I х х х а

Id х

al td м а

3a o aI

О ф 4 и

1 о ио

td O о,—

v

al

o,u

al

W X

ld O

1

33

Cl

Я ах

О 4

3 с о atк о ф х

1 д а

Itl

3:3

al о ф е х

° 4

I!

I о .,5

3 а х х х.1 " р о

5 и и

5

5 5

Э х о х о х

D) д

Х хи

Я 1 ⻠— о

1 at и

dI Ф ф

1- . ф «и ф3 л эо х м ц

О It)

Ф Х Д 3

1хх5

3a3" 1- 5О ф к Р

I0 dI 3

М Х 3»

) 23Ч4

g в

Х3.хХО 1

3 3»

"I R коих осч ьк д I

Хх3Ч t:u

4 Ь сч сч фмл 3 ом о х . сч ф 30

1-ОО и

U ф

vxV3 .. о» ц ф,. а3

Х 4 ф о.» к ахи

3- О. сЧ

4 Х»ч о v u афо td

O. ë

1 х

V 4

4 -х.»

Х --33

Id 4 ctl 4

f и мсчл с мл

Д,Г ° ф g (ч ф 3 О хato в

1 O ° »3

U К

Й х х . и ф о а л о,эо

Й Зх-м е о м

»а

at

О.

33» х х

$3!

»D х

"3(-u бмо ф К3 а к 44 о 4 х к

I ° ° 4

5 33

О 4л а

Х3 М С»3

5

3

Öi

I3 O а о * Ф

1 х

CcI х х о

2 а

1 .ф щ I

С3

Й

Щ е а ю х о

С3 ф 16

ЙЗ

° »Хх о

3,3 g at

20, ф 4 Cd о

) d3 !
