Устройство соединения металлических лент гибкого перекрытия

Устройство соединения металлических лент гибкого перекрытия

Иллюстрации

Показать все

Реферат



Изобретение относится к горнодобьшающей промышленности и м.б. использовано при разработке пластов полезного ископаемого, преимущественно угля, с применением гибких перекрытий и повьшает надежность. Устройство соединения металлических лент Л) 1 и 2 включает прюмежуточное звено 3. Выполнено оно из пакета отрезков 4 Л с отверстием. В последнем размещены соединяемые Л 1 и 2, Поверхность 5 отверстия, контактирующая с Л I и 2, выполнена вьтуклой, а Л 1 и 2 обогнуты петлей на 180 вокруг звеньев 6 и 7 фиксации в виде клиньев с отверстиями. Концы Л заведены в промежуточное звено 3. При натяжении Л 1 и 2 петля, образованная Л 1 и охватьтакяцая верхний клин, тянет звено 3 влево. Петля, образованная Л 2 и охватывающая клин 7,тянет с его вправо. Звено переходит из верти кального положения в накЛонное. Клинья 6 и 7 сближаются до упора в звено 3 и внутренними поверхностями вдавливаются в Л 1 и 2, обеспечивая надежное соединение металлических Л. 5 ИЛ-. S (Л

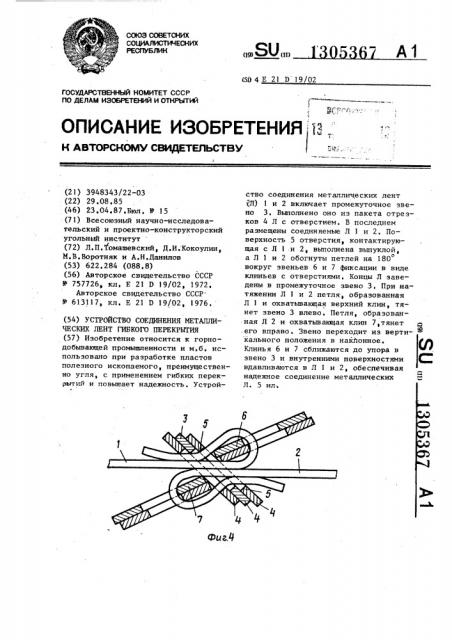

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) А1 (50 4 E 2! D 19/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 13

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Филд

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬ!ТИЙ (21) 3948343/22-03 (22) 29.08.85 (46) 23.04.87.Бюл. У 15 (71) Всесоюзный научно-исследовательский и проектно-конструкторский угольный институт (72) Л.П,томашевский, Д.И.Кокоулин, M.Â.Âîðîòêÿê и А.Н.Данилов (53) 622.284 (088.8) (56) Авторское свидетельство СССР

l1 757726 ° кл. Е 21 D 19/02, 1972.

Авторское свидетельство СССР

11 613117„ кл. Е 21 1) 19/02, 1976. (54) УСТРОЙСТВО СОЕДИНЕНИЯ ИЕТАЛЛИЧЕСКИХ ЛЕНТ ГИБКОГО ПЕРЕКРЫТИЯ (57) Изобретение относится к горнодобывающей промышленности и м.б. использовано при разработке пластов полезного ископаемого, преимущественно угля, с применением гибких перекрытий и повышает надежность, Устройство соединения металлических лент Л) 1 и 2 включает промежуточное звено 3. Выполнено оно из пакета отрезков 4 Л с отверстием. В последнем размещены соединяемые Л 1 и 2, Поверхность 5 отверстия, контактирующая с Л 1 и 2, выполнена выпуклой, а Л 1 и 2 обогнуты петлей на 180 вокруг звеньев 6 и 7 фиксации в виде клиньев с отверстиями. Концы Л заведены в промежуточное звено 3. При натяжении Л 1 и 2 петля, образованная

Л 1 и охватывающая верхний клин, тянет звено 3 влево. Петля, образованная Л 2 и охватывающая клин 7,тянет .его вправо . Звено переходит иэ вертикального положения в наклонное.

Клинья 6 и 7 сближаются до упора в звено 3 и внутренними поверхностями вдавливаются в Л 1 и 2, обеспечивая надежное соединение металлических

Л. 5 ил;

I 130

Изобретение относится к горнодобывающей промыпшенности и может быть использовано при разработке пластов полезного ископаемого, преимущественно угля, с применением гибких перекрытий, Цель изобретения — повьппение надежности устройства.

На фиг.1 изображено размещение лент в промежуточном звене; на фиг.

2 — соединение лент после огибания их вокруг клиньев; на фиг. 3 — то же, после заведения концов обеих петель в промежуточное звено; на фиг. 4 то же, в конечном положении; на фиг. 5 - отрезок ленты с отверстием, Устройство соединения металлических лент состоит из свободных концов соединяемых лент 1 и 2, промежуточного звена 3, выполненного из пакета отрезков 4 ленты с отверстием, в котором размещены навстречу друг другу соединяемые ленты 1 и 2, При этом контактирующая с лентами поверхность

5 отверстия выполнена выпуклой, ленты 1 и 2 обогнуты петлей на 180 вокруг звеньев 6 и 7 фиксации, имеющих отверстия для размещения концов соединяемых лент и выполненных в виде клиньев, концы лент 1 и 2 заведены в промежуточное звено 3.

Устройство работает следующим образом.

При натяжении лент 1 и 2 петля, образованная лентой 1 и охватывающая верхний клин 6, тянет звено 3 влево, а петля, образованная лентой 2 и ох5367 2 ватывающая клин 7, тянет его вправо (фиг.3) . Звено 3 из вертикального положения переходит в наклонное, а выпуклые поверхности промежуточного звена -под влиянием натяжения лент размещаются по холостой ветви петли, соприкасаясь с ней. Клинья

6 и 7 сближаются до упора в звено 3. Выпуклые внутренние

10 поверхности кл йьев 6 и 7 звена 3, концентрируя давление на осевую часть ленты, вдавливаются в. нее, при этом трение скольжения между элементами соединения с лентой

15 переходит в трение сцепления, обеспечивая надежное соединение металлических лент, Формула изобретения

1

Устройство соединения металлических лент гибкого перекрытия, образованное петлями из соединяемых лент и звеньев их фиксации, выполненных

25 с отверстиями для размещения концов ! соединяемых лент, обогнутых петлей о на 180 вокруг каждого звена, о т— личающееся тем,что,с целью повыщения надежности устройст30 ва, оно снабжено расположенными между звеньями фиксации промежуточным звеном, состоящим из пакета отрезков ленты с отверстием„ в котором размещены навстречу друг другу кон35 цы соединяемых лент, при этом контактирующая с лентами поверхность выполнена выпуклой, а звенья фиксации выполнены в виде клина.

1 305367

1305367
