Волновая энергетическая установка

Волновая энергетическая установка

Иллюстрации

Показать все

Реферат



Изобретение относится к гидроэнергетике . Цель изобретения - повышение мощности установки.. На опоре 1 закреплена U-образная труба, разделенная перегородкой 13 на две симметричные части 14 и 15. Части 14 и 15 подключены к рабочим полостям 9 и 10 Г / гидроцилиндра (ГЦ) 2 при помощи прямых клапанов 16 и 17 и двухпозиционного крана 18 с переключателем (П) 19 и к выходу гидромотора 11 при помощи обратных клапанов 20 и 21. П 19 соединен с тросами 5 и 6 поплавков 7 и 8 или со штоками 3 и 4 при помощи зубчатой рейки 22. При всплытии пошавков 7 или 8 на гребень волны П 19 подключает при помощи клапана 16 или 17 часть U-образной трубы, находящуюся под гребнем, к полости 9 или 10 ГЦ 2. За счет большого гидростатического давления в этой части трубы перемещается поршень ГЦ 2. При этом вода из гидромотора 11 поступает в часть трубы, находящуюся под впадиной волны. 1 з.п. ф-лы. 2-Ш1. & (Л / 23 / „ 20 Ф1а.2 « -У

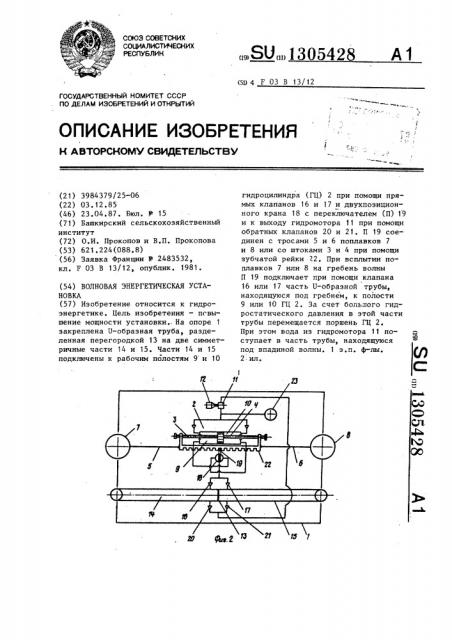

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

SU 130542

А1 (50 4 F 03 В 13/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3984379/25-06 (22) 03.12.85 (46) 23.04.87. Бюл. В 15 (71) Башкирский сельскохозяйственный институт (72) О.И. Прокопов и В.П. Прокопова (53) 621.224(088,8) (56) Заявка Франции и 2483532, кл. F 03 В 13/12, опублик. 1981 (54) ВОЛНОВАЯ ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА (57) Изобретение относится к гидроэнергетике. Цель изобретения — повышение мощности установки.. На опоре 1 закреплена U-образная труба, разделенная перегородкой 13 на две симметричные части 14 и 15. Части 14 и 15 подключены к рабочим полостям 9 и 10 гидроцилиндра (ГЦ) 2 при помощи прямых клапанов 16 и 17 и двухпозиционного крана 18 с переключателем (П) 19 и к выходу гидромотора 11 при помощи обратных клапанов 20 и 21. П 19 соединен с тросами 5 и 6 поплавков 7 и 8 или со штоками 3 и 4 при помощи зубчатой рейки 22. При всплытии поплавков 7 или 8 на гребень волны

fI 19 подключает при помощи клапана

16 или 17 часть U-образной трубы, находящуюся под гребнем, к полости

9 или 10 ГЦ 2. За счет большого гидростатического давления в этой части трубы перемещается поршень ГЦ 2.

При этом вода из гидромотора 11 поступает в часть трубы, находящуюся под впадиной волны. 1 з.п. ф-лы.

2 ил.

1305428 2 ного крана 18, подключающий при помощи прямых клапанов 16 или 17 часть

U-образной трубы, находящуюся под гребнем, а следовательно, с большим гидростатическим давлением воды к рабочей полости 9 или 10, способствующей движению поршня гидроцилиндра 2, при этом вода из гидромотора

11 поступает в часть U-образной тру10 бы, находящуюся под впадиной волны.

Гидроаккумулятор 23 служит для сглаживания пульсаций давления воды в гидросистеме, ВНИИПИ Заказ 1413/34 Тираж 427

Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Изобретение относится к гидроэнергетике, в частности к волновым энергетическим установкам.

° Цель изобретения — повышение мощ ности.

На фиг. 1 изображена волновая энергетическая установка; на фиг, 2 то же, вид сверху.

Волновая энергетическая установка содержит опору 1, расположенный на ней гидроцилиндр 2, штоки 3 и 4 которого при помощи тросов 5 и 6 связаны с поплавками 7 и 8, à рабочие полости 9 и 10 подключены к входу гидромотора 11> электрогенератор 12, U-образную трубу, закрепленную на опоре 1 и при помощи пере. городки 13 разделенную на две симметричные части 14 и 15, подключенные к рабочим полостям 9 и 10 гидроцилиндра 11 при помощи прямых клапанов

16 и 17 и двухпозиционного крана 18 с переключателем 19 и к выходу гидромотора 11 при помощи обратных клапанов 20 и 21, переключатель 19 двухпозиционного крана 18, соединенный с тросами 5 и 6 или со штоками 3 и 4 при помощи зубчатой рейки 22 и гидроаккумулятор 23.

Волновая энергетическая установка работает следующим образом.

При волнении на гребень всплывает один из поплавков 7 или 8, при этом он при помощи троса 5 или 6 перемещает поршень гидроцилиндра 2 и нагнетает воду в гидромотор 11, привоцищий электрогенератор 12. Одновременно с этим в ту же сторону перемещается переключатель 19 двухпозицион15 Формула изобретения

1. Волновая энергетическая установка, содержащая опору, расположенный на ней гидроцилиндр, штоки которого при помощи тросов связаны с поплавками, а рабочие полости подключены к входу гидромотора, и электрогенератор, отличающаяся тем, что, с целью повышения мощности, установка снабжена U-образной трубой, закрепленной на опоре и при помощи перегородки разделенной на две симметричные части, подключенные к рабочим полостям гидроцилиндра при помощи прямых клапанов и двухпозиционного крана с переключателем и к выходу гидромотора при помощи ,обратных клапанов, а переключатель двухпозиционного крана соединен с тросами поплавков или с штоками.

2. Установка по п. 1, о т л ич а ю щ а я с я тем, что переключатель двухпозиционного крана соединен с тросами или штоками при помощи зубчатой рейки.
