Реферат



Изобретение м.б. использовано в компрессорах с дозаправкой. Цель изобретения - повьЕпение КПД.Цилиндр 2 компрессора 1 сообщен с буферной емкостью (БЕ) В через дополнительньй промежуточный клапан 11. В линии 9 связи БЕ 8 с клапаном 11 и нагнетательной магистралью 7 установлены запорные органы 13 и 12, Дозаправка БЕ осуществляется газом с меньшим давлением, что снижает дроссельные потери.- 1 ил. со о ел 4 СО. 4 16

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 F 04 В 41 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A БУОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

1 ф

iL t:ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3992849/25-06 (22) 20.12.86 (46) 23.04.87. Бюл. У 15 (75) В.M. Шлейников

,.(,ЬЗ) 612р512(088;8) (56) Авторское свидетельство СССР

9 772233221133,, кклл.,Р 04 В 25/00, 1978. (54) КОМПРЕССОРНАЯ УСТАНОВКА IIIJIEAНИКОВА

„SU„» 1305434 Д 1 (57) Изобретение м.б ° использовано в компрессорах с дозаправкой. Цель изобретения — повышение КПД.Цилиндр 2 компрессора 1 сообщен с буферной емкостью (БЕ) 8 через дополнительный промежуточный клапан 11. В линии 9 связи БЕ 8 с клапаном 11 и нагнетательной магистралью 7 установлены запорные органы 13 и 12. Дозаправка

BE осуществляется газом с меньшим давлением, что снижает дроссельные потери.- 1 ил ° формула изобретения

Компрессорная установка, содержащая поршневой компрессор, цилиндр о которого имеет всасывающии и нагнетательный клапаны и окно дозаправки, всасывающую и нагнетательную магистрали и буферную емкость, сообщенную линиями связи с нагнетательной магистралью и: окном дозаправки цилиндра компрессора, о т л и ч а ю щ а— я с я тем, что, с целью повьппения

КПД, цилиндр компрессора дополнительно содержит промежуточный нагнетательный клапан, сообщенный с буферной емкостью, а линии связи послед35 ней с нагнетательной магистралью и промежуточным нагнетательным клапаном снабжены запорными органами.

Составитель В.Лазуткин

Техред A.Êðàâ÷óê

Редактор Л.Лангазо

Корректор M.Ñàìáoðñêàÿ

Заказ 1412/34

Тираж 575 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 13054

Изобретение относится к компрессоростроению и может быть применено в компрессорах с дозаправкой.

Цель изобретения — повышение КПД.

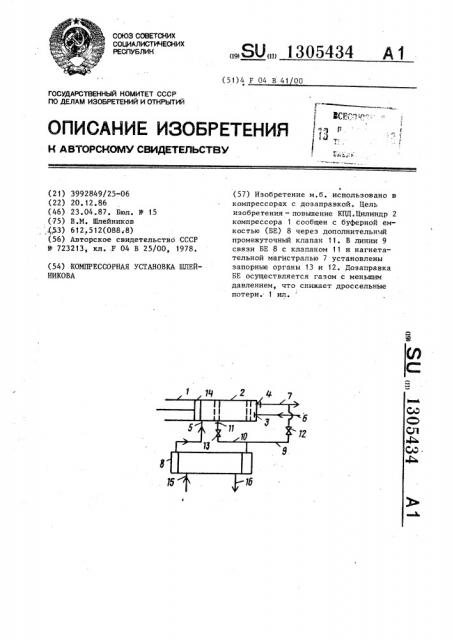

На чертеже изображена схема компрессорной установки.

Компрессорная установка содержит поршневой компрессор 1, цилиндр 2 которого имеет всасывающий 3 и нагнетательный 4 клапаны и окно 5 дозаправки, всасывающую 6 и нагнетательную 7 магистрали и буферную ем кость 8, сообщенную линиями 9 и 10 связи с нагнетательной магистралью

7 и окном 5 дозаправки цилиндра 2 15 компрессора 1. Последний дополнительно содержит промежуточный нагнетательный клапан 11, сообщенный с буферной емкостью 8, а линии 9 и 10 связи последней с нагнетательной ма- 20 гистралью 7 и промежуточным нагнетательным клапаном 11 снабжены запорными органами 12 и 13. В цилиндре

2 размещен поршень 14. Буферная емкость 8 снабжена трубопроводами 15 и 1б для подвода и отвода охлаждающей среды.

Компрессорная установка работает слецующим образом.

При перемещении поршня 14 влево газ из всасывающей магистрали б поступает в цилиндр 1. В крайнем положении поршня 14 в цилиндр 1 дополнительно поступает гаэ из буферной емкости 8 повышенного давления. При перемещении поршня 14 вправо происходит сжатие газа, прием с промежу34 2 точнйм давлением он через окно 5 (запорный орган 13 открыт, а 12 закрыт) поступает на подпитку буферной емкости 8, а оставшаяся часть в нагнетательную магистраль 7.

При работе установки с пониженным давлением нагнетания запорный орган

13 закрывается и компрессор работает э без дозаправки. В этом случае заполнение емкости 8 осуществляют при открытом запорном органе 12.

Таким образом, наличие в цилиндре компрессора промежуточного нагнетательного клапана обеспечивает дозаправку его газом с меньшим давлением, что снижает дроссельные потери и повьппает КПД.
